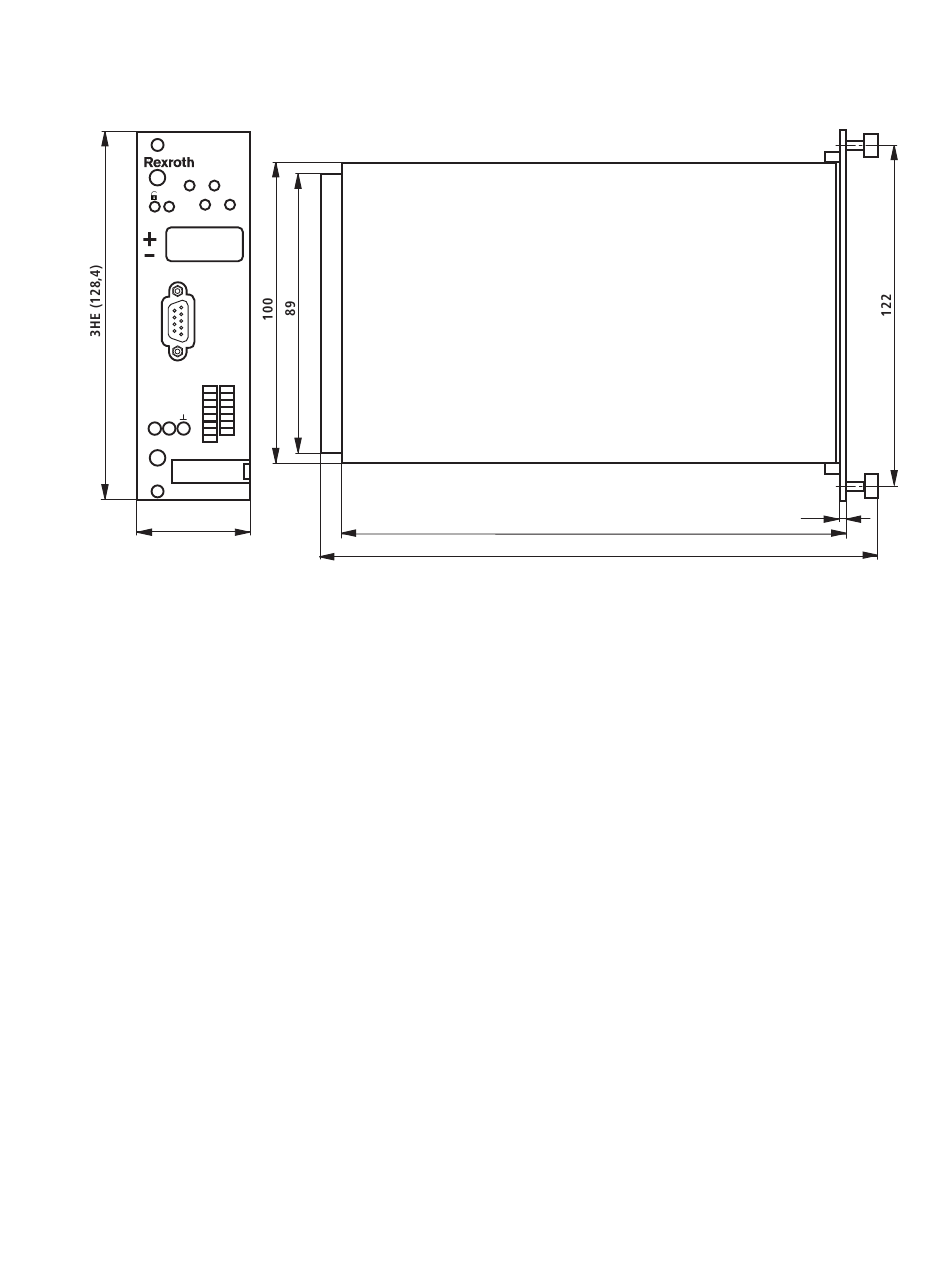

Abmessungen (Maßangaben in mm)
OK ENT UP
ESC DOW
RS232
I1
O1
I2
O2
I3 O3
I4 O4
X1 X2 O5
I5
I6 O6
O7
I7
I8
8TE (40,3)
Digitale Regelelektronik | VT-HACD-DPQ
165
195,5
RD 30146, Ausgabe: 2013-10, Bosch Rexroth AG
9/10
