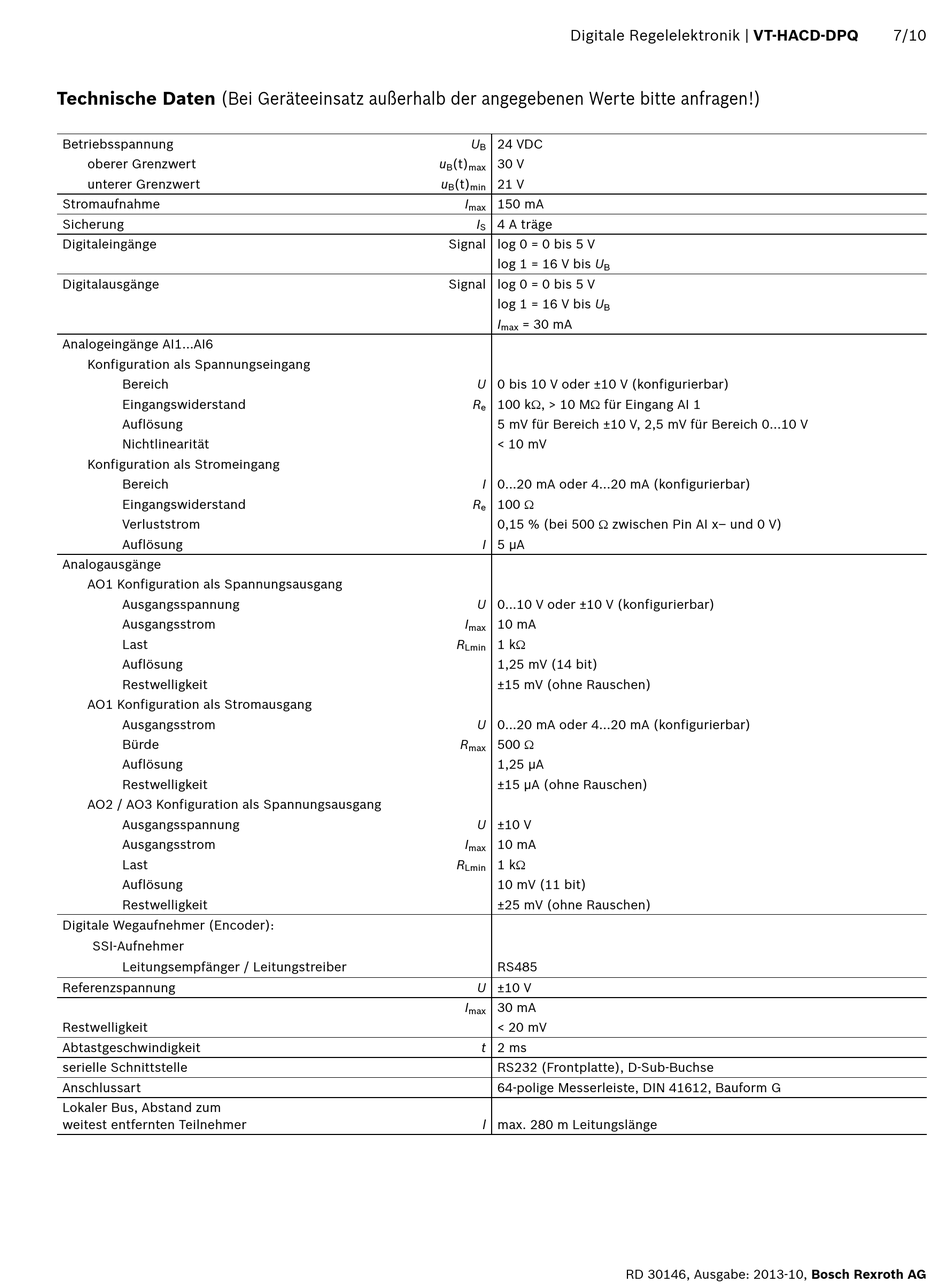

Technische Daten (Bei Geräteeinsatz außerhalb der angegebenen Werte bitte anfragen!)
Betriebsspannung
oberer Grenzwert
unterer Grenzwert
Stromaufnahme
Sicherung
Digitaleingänge
Digitalausgänge
Analogeingänge AI1...AI6
Konfiguration als Spannungseingang
Bereich
Eingangswiderstand
Auflösung
Nichtlinearität
Konfiguration als Stromeingang
Bereich
Eingangswiderstand
Verluststrom
Auflösung
Analogausgänge
AO1 Konfiguration als Spannungsausgang
Ausgangsspannung
Ausgangsstrom
Last
Auflösung
Restwelligkeit
AO1 Konfiguration als Stromausgang
Ausgangsstrom
Bürde
Auflösung
Restwelligkeit
AO2 / AO3 Konfiguration als Spannungsausgang
Ausgangsspannung
Ausgangsstrom
Last
Auflösung
Restwelligkeit
Digitale Wegaufnehmer (Encoder):
SSI-Aufnehmer
Leitungsempfänger / Leitungstreiber
Referenzspannung
Restwelligkeit
Abtastgeschwindigkeit
serielle Schnittstelle
Anschlussart
Lokaler Bus, Abstand zum
weitest entfernten Teilnehmer
Digitale Regelelektronik | VT-HACD-DPQ
U 24 VDC
B
u (t) 30 V
B max
u (t) 21 V
B min
I 150 mA
max
I 4 A träge
S
Signal log 0 = 0 bis 5 V
log 1 = 16 V bis U
B
Signal log 0 = 0 bis 5 V
log 1 = 16 V bis U
B
I = 30 mA
max
U 0 bis 10 V oder ±10 V (konfigurierbar)
R 100 k, > 10 M für Eingang AI 1
e
5 mV für Bereich ±10 V, 2,5 mV für Bereich 0...10 V
< 10 mV
I 0...20 mA oder 4...20 mA (konfigurierbar)
100 
R
e
0,15 % (bei 500  zwischen Pin AI x– und 0 V)
I 5 μA
U 0...10 V oder ±10 V (konfigurierbar)
I 10 mA
max
R 1 k
Lmin
1,25 mV (14 bit)
±15 mV (ohne Rauschen)
U 0...20 mA oder 4...20 mA (konfigurierbar)
500 
R
max
1,25 μA
±15 μA (ohne Rauschen)
U ±10 V
I 10 mA
max
R 1 k
Lmin
10 mV (11 bit)
±25 mV (ohne Rauschen)
RS485
U ±10 V
I 30 mA
max
< 20 mV
t 2 ms
RS232 (Frontplatte), D-Sub-Buchse
64-polige Messerleiste, DIN 41612, Bauform G
l max. 280 m Leitungslänge
RD 30146, Ausgabe: 2013-10, Bosch Rexroth AG
7/10
