1
PRGD1

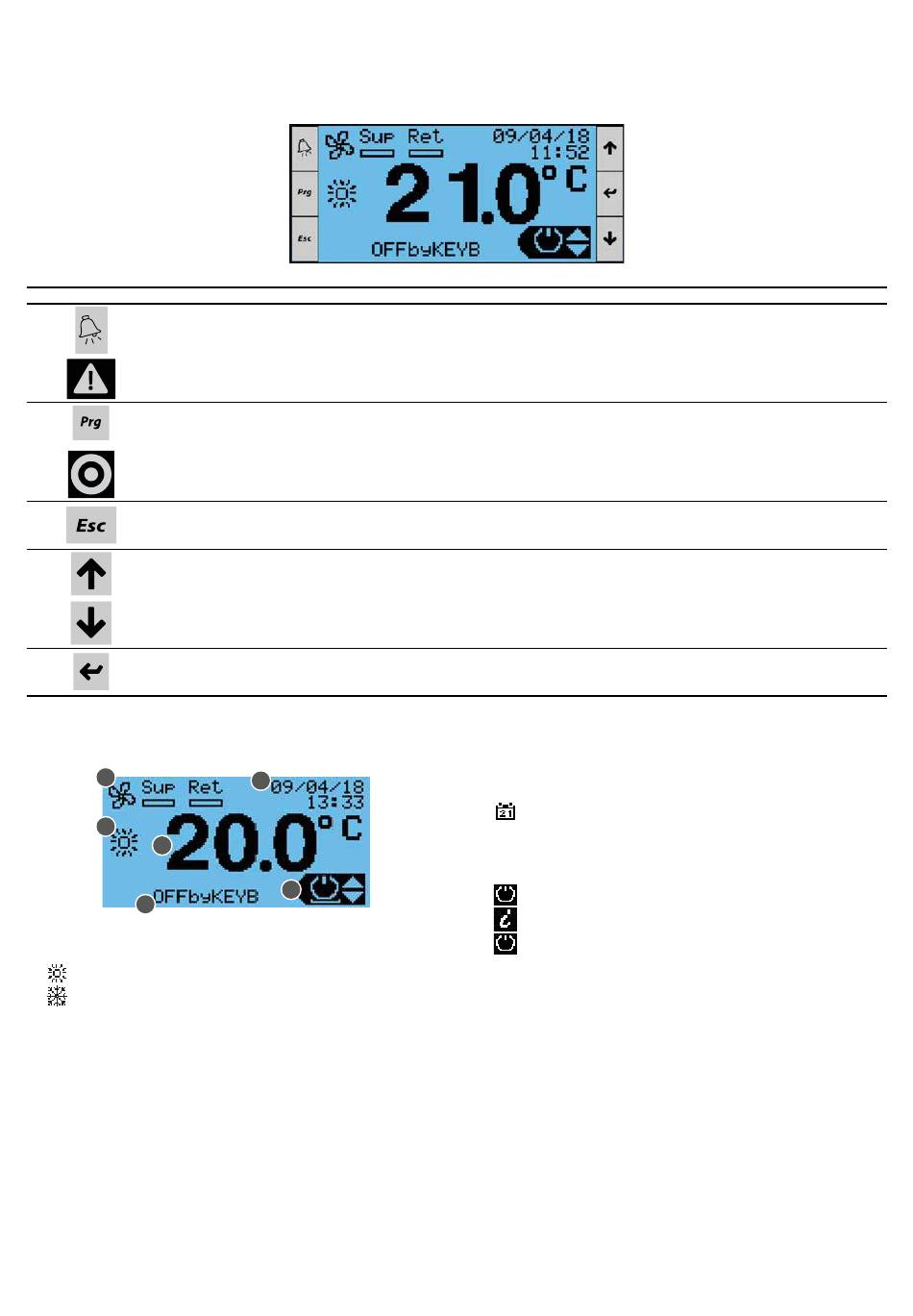

1.1 BENUTZERSCHNITTSTELLE (TASTEN)
Symbol
1.2 BENUTZERSCHNITTSTELLE (DISPLAY)
1
2
5
3
1.
Status Abluft- und Ausstossventilator
2.
Betriebsart:
—
Heizung
—
Kühlung
3.
Anzeige des allgemeinen Anlagenzustands:
— OFFbyALr (AUSwgAL.): Das Gerät ist aufgrund eines Alarms ausgeschaltet (siehe Alarmtabelle)
— OFFbyBMS (AUSvonBMS): Das Gerät wurde vom Überwachungssystem ausgeschaltet (Frei-
schaltung über Parameter)
— OFFbySCHED (AUSvonTIMER): Das Gerät wurde aufgrund der Timer-Zeiten ausgeschaltet
— OFFbyDIN (AUSvonDIG.EING.): Das Gerät wurden von einem digitalen Eingang ausgeschaltet
— OFFbyKEYB. (AUSvonTAST.): Das Gerät wurde an der Tastatur ausgeschaltet
— OFFbyFAN (AUSwgVENT): Das Gerät wurde aufgrund eines Ventilator-Alarms ausgeschaltet
— OFFByCOND. (AUSwgBED.): Das Gerät wurde aufgrund von besonderen Betriebsbedingungen
ausgeschaltet
— ANTIFREEZE OFF: Frostschutz OFF
— EINSCHALTUNG
— VORHEIZEN
— HEATING (HEIZEN): Das Gerät läuft im Heizbetrieb
— COOLING (KÜHLEN): Das Gerät läuft im Kühlbetrieb
— DEFROST (ABTAUEN)
— FROSTSCHUTZ
4
Beschreibung
• Mit dieser Taste wird das Alarmmenü aufgerufen
Taste Alarm
• Meldung blinkend Alarm vorhanden aber rückstellbar.
• Feststehende Meldung Alarm vorhanden aber nicht rückstellbar.
Taste PRG
Zugang zum Maschinenmenü
• Verlassen des Maschinenmenüs ohne Bestätigung der Änderungen.
Esc-Taste
• Verlassen des Short-Menüs
• Verlassen der Einstellungen ohne Bestätigung der Änderungen.
• Scrollen in Maschinenmenü und Einstellungen.
Tasten Up/Down
• Scrollen Short-Menü.
• Bestätigung Eingang Maschinenmenü.
Taste Enter
• Bestätigung Eingang Short-Menü.
• Bestätigung Einstellungen.
4
6
Funktion
— ER.SONDA R. (STÖR.REGELSONDE): Die Regelsonde befindet sich im Störzustand
— SPEGNIM.(AUSSCHALTEN): Das Gerät schaltet sich aus
—
: Timer-Zeiten aktiviert
4.
Aktuelles Datum und Uhrzeit des Geräts
5.
Temperatur-Sollwert Regelung Luftaustritt
6.
Menü :
—
Kurzmenü On/Off (Ein/Aus)
—
Kurzmenü Info
—
Kurzmenü Sollwert
