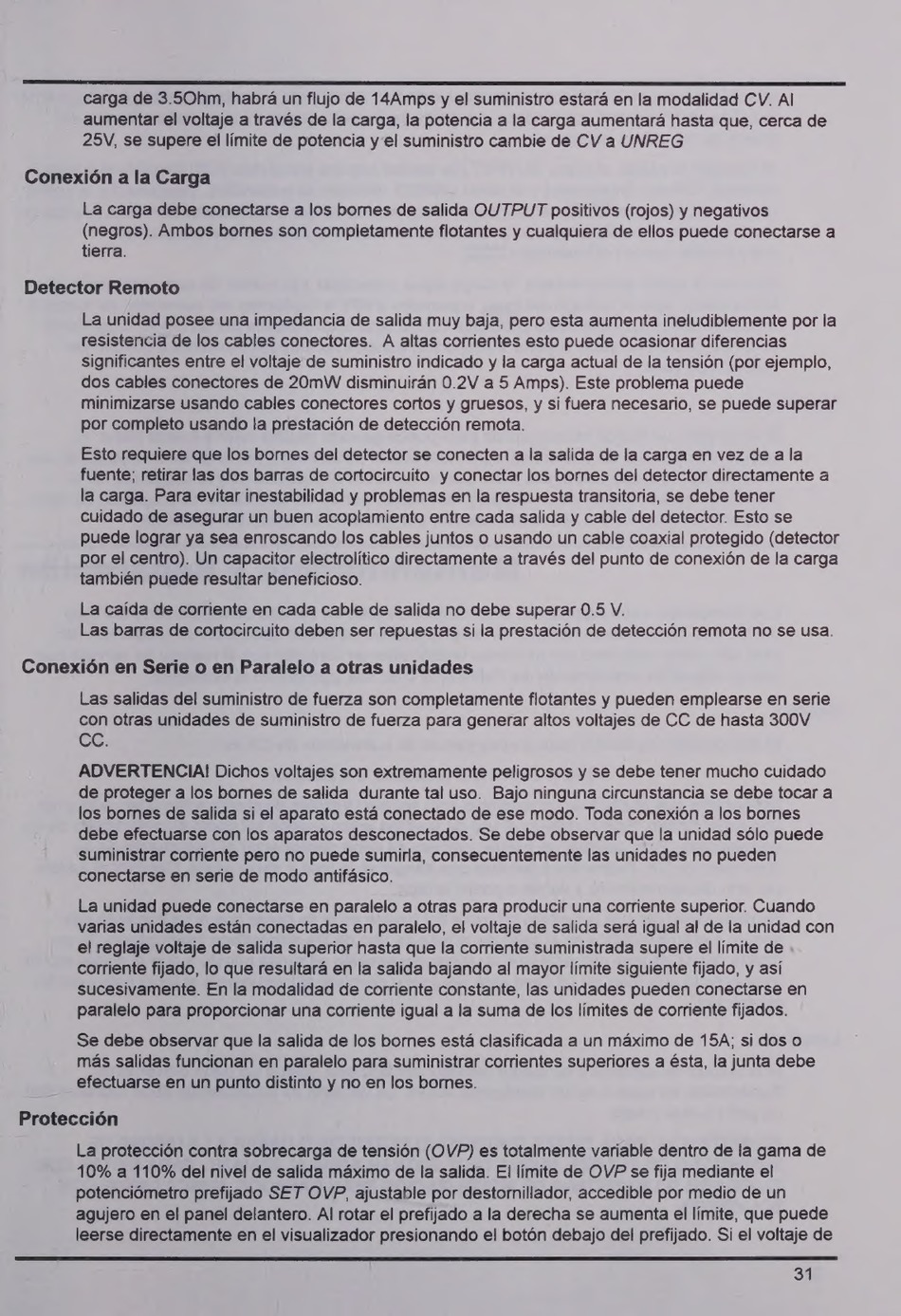

carga de 3.5Ohm, habrá un flujo de 14Amps y el suministro estará en la modalidad CV. AI
aumentar el voltaje a través de la carga, la potencia a la carga aumentara hasta que, cerca de
25V, se supere el limite de potencia y el suministro cambie de CV a UNREG
Conexión a la Carga
La carga debe conectarse a los bornes de salida OUTPUT positivos (rojos) y negativos
(negros). Ambos bornes son completamente flotantes y cualquiera de ellos puede conectarse a
tierra.
Detector Remoto
La unidad posee una impedancia de salida muy baja, pero esta aumenta ineludiblemente por la
resistericia de los cables conectores. A altas corrientes esto puede ocasionar diferencias
significantes entre el voltaje de suministro indicado y la carga actual de la tensión (por ejemplo,
dos cables conectores de 20mW disminuirán 0.2V a 5 Amps). Este problema puede
minimizarse usando cables conectores cortos y gruesos, y si fuera necesario, se puede superar
por completo usando la prestación de detección remota.
Esto requiere que los bornes del detector se conecten a la salida de la carga en vez de a la
fuente; retirar las dos barras de cortocircuito y conectar los bornes del detector directamente a
la carga. Para evitar inestabilidad y problemas en la respuesta transitoria, se debe tener
cuidado de asegurar un buen acoplamiento entre cada salida y cable del detector. Esto se
puede lograr ya sea enroscando los cables juntos o usando un cable coaxial protegido (detector
por el centro). Un capacitor electrolítico directamente a través del punto de conexión de la carga
también puede resultar beneficioso.
La caída de corriente en cada cable de salida no debe superar 0.5 V.
Las barras de cortocircuito deben ser repuestas si la prestación de detección remota no se usa.
Conexión en Serie o en Paralelo a otras unidades
Las salidas del suministro de fuerza son completamente flotantes y pueden emplearse en serie
con otras unidades de suministro de fuerza para generar altos voltajes de CC de hasta 300V
CC.
ADVERTENCIA! Dichos voltajes son extremamente peligrosos y se debe tener mucho cuidado
de proteger a los bornes de salida durante tal uso. Bajo ninguna circunstancia se debe tocar a
los bornes de salida si el aparato esta conectado de ese modo. Toda conexiön a los bornes
debe efectuarse con los aparatos desconectados. Se debe observar que la unidad sélo puede
suministrar corriente pero no puede sumirla, consecuentemente las unidades no pueden
conectarse en serie de modo antifasico.
La unidad puede conectarse en paralelo a otras para producir una corriente superior. Cuando
varias unidades estan conectadas en paralelo, el voltaje de salida sera igual al de la unidad con
el reglaje voltaje de salida superior hasta que la corriente suministrada supere el limite de
corriente fijado, lo que resultara en la salida bajando al mayor limite siguiente fijado, y asi
sucesivamente. En la modalidad de corriente constante, las unidades pueden conectarse en
paralelo para proporcionar una corriente igual a la suma de los limites de corriente fijados.
Se debe observar que la salida de los bornes está clasificada a un máximo de 15A; si dos o
más salidas funcionan en paralelo para suministrar corrientes superiores a ésta, la junta debe
efectuarse en un punto distinto y no en los bornes.
Protección
La protección contra sobrecarga de tensión (OVP) es totalmente variable dentro de la gama de
10% a 110% del nivel de salida máximo de la salida. El límite de OVP se fija mediante el
potenciómetro prefijado SET OVP, ajustable por destornillador, accedible por medio de un
agujero en el panel delantero. Al rotar el prefijado a la derecha se aumenta el límite, que puede
leerse directamente en el visualizador presionando el botón debajo del prefijado. Si el voltaje de
