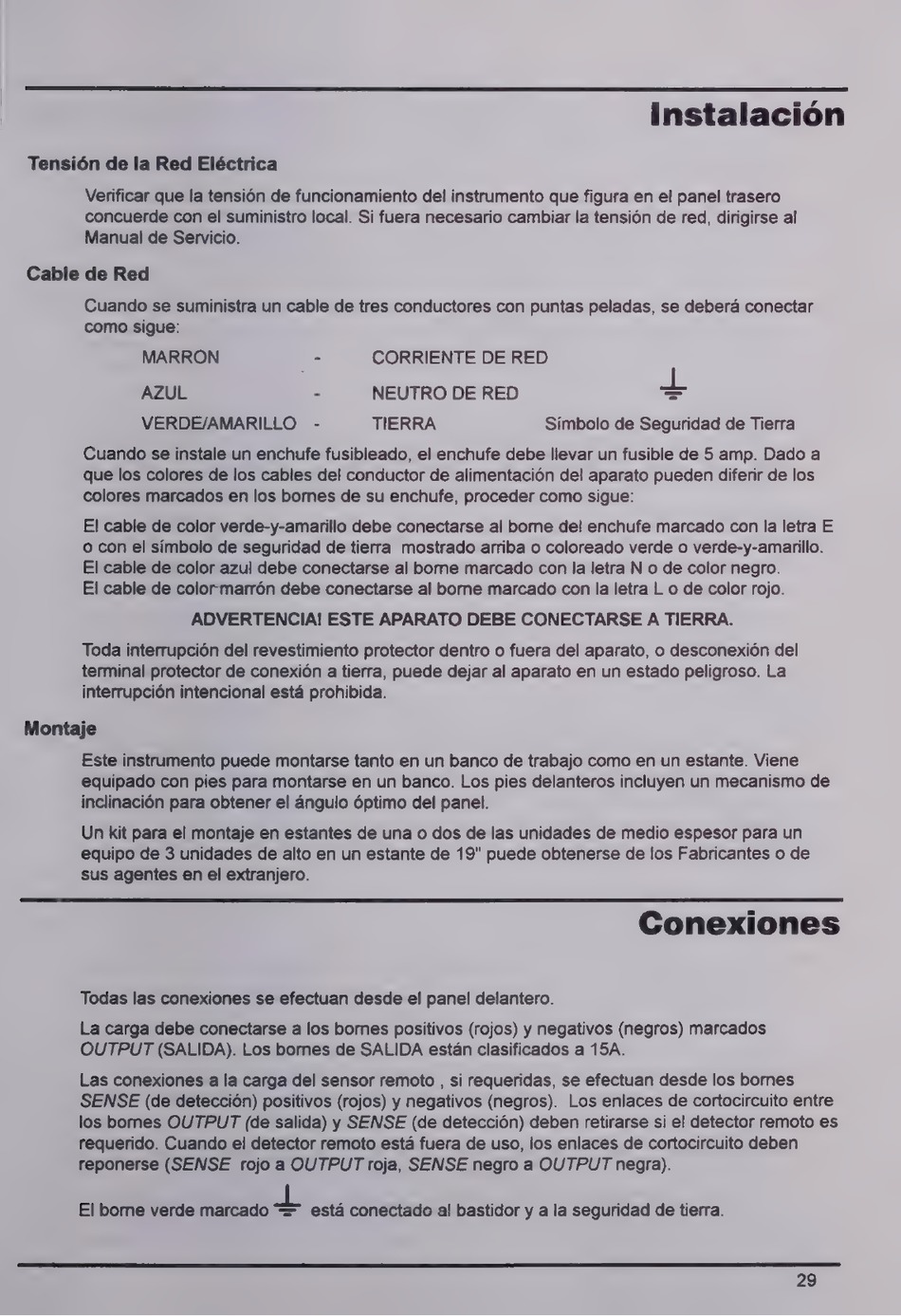

TTI CPX200 Bedienungsanleitung Seite 31

Instalación
Tensión de la Red Eléctrica
Verificar que la tensión de funcionamiento del instrumento que figura en el panel trasero
concuerde con el suministro local. Si fuera necesario cambiar la tensión de red, dirigirse al
Manual de Servicio.
Cable de Red
Cuando se suministra un cable de tres conductores con puntas peladas, se deberá conectar
como sigue:
MARRON - CORRIENTE DE RED
AZUL - NEUTRO DE RED 4
VERDE/AMARILLO - TIERRA Simbolo de Seguridad de Tierra
Cuando se instale un enchufe fusibleado, el enchufe debe llevar un fusible de 5 amp. Dado a
que los colores de los cables del conductor de alimentación del aparato pueden diferir de los
colores marcados en los bornes de su enchufe, proceder como sigue:
El cable de color verde-y-amarillo debe conectarse al borne del enchufe marcado con la letra E
o con el simbolo de seguridad de tierra mostrado arriba o coloreado verde o verde-y-amarillo.
El cable de color azul debe conectarse al borne marcado con la letra N o de color negro.
El cable de colormarrön debe conectarse al borne marcado con la letra L o de color rojo.
ADVERTENCIA! ESTE APARATO DEBE CONECTARSE A TIERRA.
Toda interrupción del revestimiento protector dentro o fuera del aparato, o desconexión del
terminal protector de conexión a tierra, puede dejar al aparato en un estado peligroso. La
interrupción intencional está prohibida.
Montaje
Este instrumento puede montarse tanto en un banco de trabajo como en un estante. Viene
equipado con pies para montarse en un banco. Los pies delanteros incluyen un mecanismo de
inclinación para obtener el ángulo óptimo del panel.
Un kit para el montaje en estantes de una o dos de las unidades de medio espesor para un
equipo de 3 unidades de alto en un estante de 19" puede obtenerse de los Fabricantes o de
sus agentes en el extranjero.
Conexiones
Todas las conexiones se efectuan desde el panel delantero.
La carga debe conectarse a los bornes positivos (rojos) y negativos (negros) marcados
OUTPUT (SALIDA). Los bornes de SALIDA están clasificados a 15A.
Las conexiones a la carga del sensor remoto , si requeridas, se efectuan desde los bornes
SENSE (de detección) positivos (rojos) y negativos (negros). Los enlaces de cortocircuito entre
los bornes OUTPUT (de salida) y SENSE (de detección) deben retirarse si el detector remoto es
requerido. Cuando el detector remoto está fuera de uso, los enlaces de cortocircuito deben
reponerse (SENSE rojo a OUTPUT roja, SENSE negro a OUTPUT negra).
El borne verde marcado == está conectado al bastidor y a la seguridad de tierra.
29
