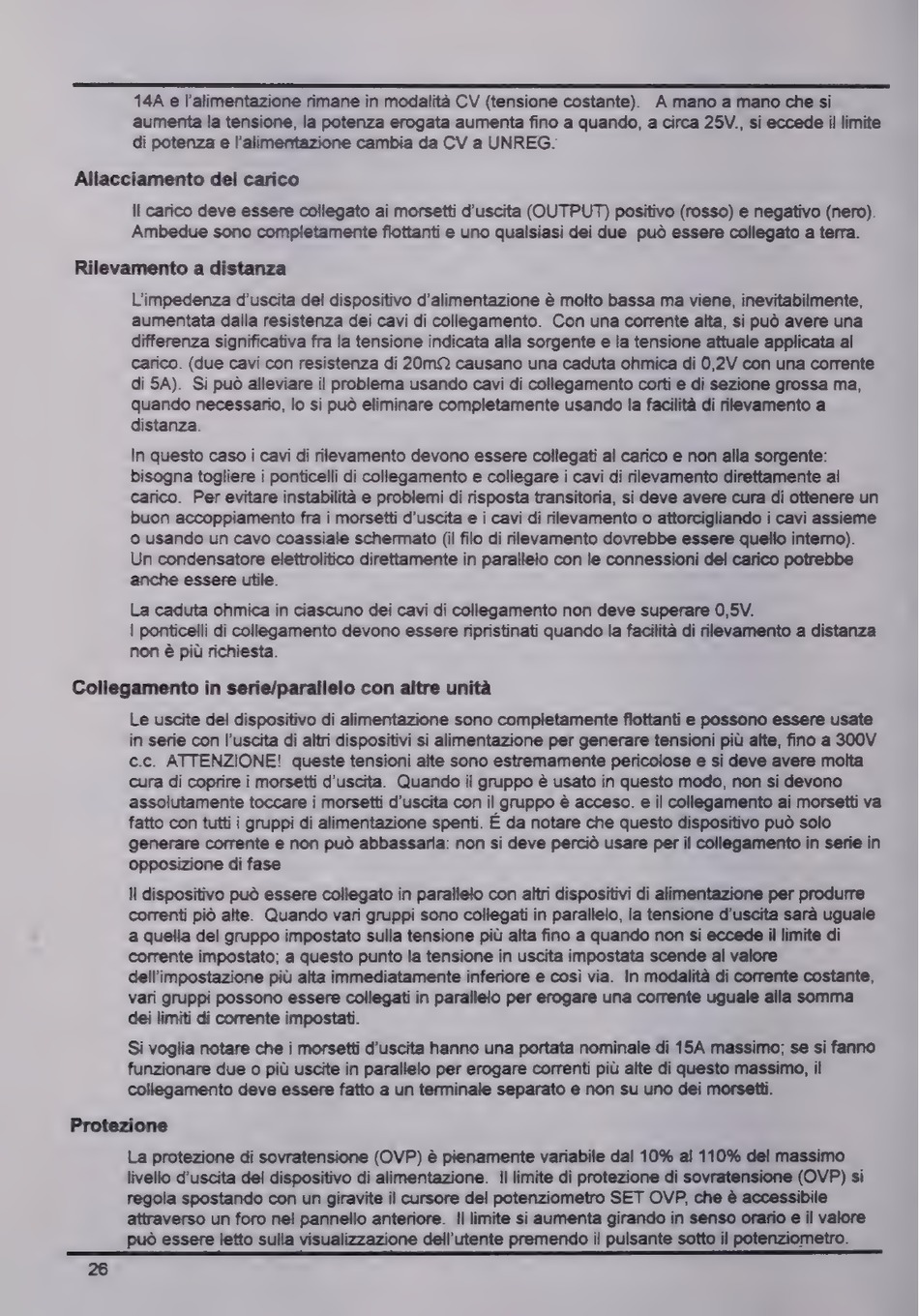

14А e l'alimentazione rimane in modalità CV (tensione costante). A mano a mano che si
aumenta la tensione, la potenza erogata aumenta fino a quando, a circa 25V., si eccede il limite
di potenza e l'alimentazione cambia da CV a UNREG-
Allacciamento del carico
| carico deve essere collegato ai morsetti d'uscita (OUTPUT) positivo (rosso) e negativo (nero).
Ambedue sono completamente flottanti e uno qualsiasi dei due può essere collegato a terra.
Rilevamento a distanza
L'impedenza d'uscita del dispositivo d'alimentazione è molto bassa ma viene, inevitabilmente,
aumentata dalla resistenza dei cavi di collegamento. Con una corrente alta, si può avere una
differenza significativa fra la tensione indicata alla sorgente e la tensione attuale applicata al
carico. (due cavi con resistenza di 20mQ causano una caduta ohmica di 0,2V con una corrente
di 5A). Si può alleviare il problema usando cavi di collegamento corti e di sezione grossa ma,
quando necessario, lo si può eliminare completamente usando la facilità di rilevamento a
distanza.
In questo caso i cavi di rilevamento devono essere collegati al carico e non alla sorgente:
bisogna togliere i ponticelli di collegamento e collegare i cavi di rilevamento direttamente al
carico. Per evitare instabilità e problemi di risposta transitoria, si deve avere cura di ottenere un
buon accoppiamento fra i morsetti d'uscita e i cavi di rilevamento o attorcigliando і cavi assieme
o usando un cavo coassiale schermato (il filo di rilevamento dovrebbe essere quello interno).
Un condensatore elettrolitico direttamente in parallelo con le connessioni del carico potrebbe
anche essere utile.
La caduta ohmica in ciascuno dei cavi di collegamento non deve superare 0,5V.
| ponticelli di collegamento devono essere ripristinati quando la facilità di rilevamento a distanza
non è più richiesta.
Collegamento in serie/parallelo con altre unità
Le uscite del dispositivo di alimentazione sono completamente flottanti e possono essere usate
in serie con l'uscita di altri dispositivi si alimentazione per generare tensioni più alte, fino a 300V
c.c. ATTENZIONE! queste tensioni alte sono estremamente pericolose e si deve avere molta
cura di coprire i morsetti d'uscita. Quando il gruppo è usato in questo modo, non si devono
assolutamente toccare i morsetti d'uscita con il gruppo è acceso. e il collegamento ai morsetti va
fatto con tutti i gruppi di alimentazione spenti. E da notare che questo dispositivo può solo
generare corrente e non può abbassarla: non si deve perciò usare per il collegamento in serie in
opposizione di fase
Il dispositivo può essere collegato in parallelo con altri dispositivi di alimentazione per produrre
correnti рю alte. Quando vari gruppi sono collegati in parallelo, la tensione d'uscita sarà uguale
a quella del gruppo impostato sulla tensione più alta fino a quando non si eccede il limite di
corrente impostato; a questo punto la tensione in uscita impostata scende al valore
dell'impostazione più alta immediatamente inferiore e così via. In modalità di corrente costante,
vari gruppi possono essere collegati in parallelo per erogare una corrente uguale alla somma
dei limiti di corrente impostati.
Si voglia notare che i morsetti d'uscita hanno una portata nominale di 15A massimo; se si fanno
funzionare due o più uscite in parallelo per erogare correnti più alte di questo massimo, il
collegamento deve essere fatto a un terminale separato e non su uno dei morsetti.
Protezione
La protezione di sovratensione (OVP) è pienamente variabile dal 10% al 110% del massimo
livello d'uscita del dispositivo di alimentazione. Il limite di protezione di sovratensione (OVP) si
regola spostando con un giravite il cursore del potenziometro SET OVP, che è accessibile
attraverso un foro nel pannello anteriore. Il limite si aumenta girando in senso orario e il valore
può essere letto sulla visualizzazione dell'utente premendo il pulsante sotto il potenziometro.
