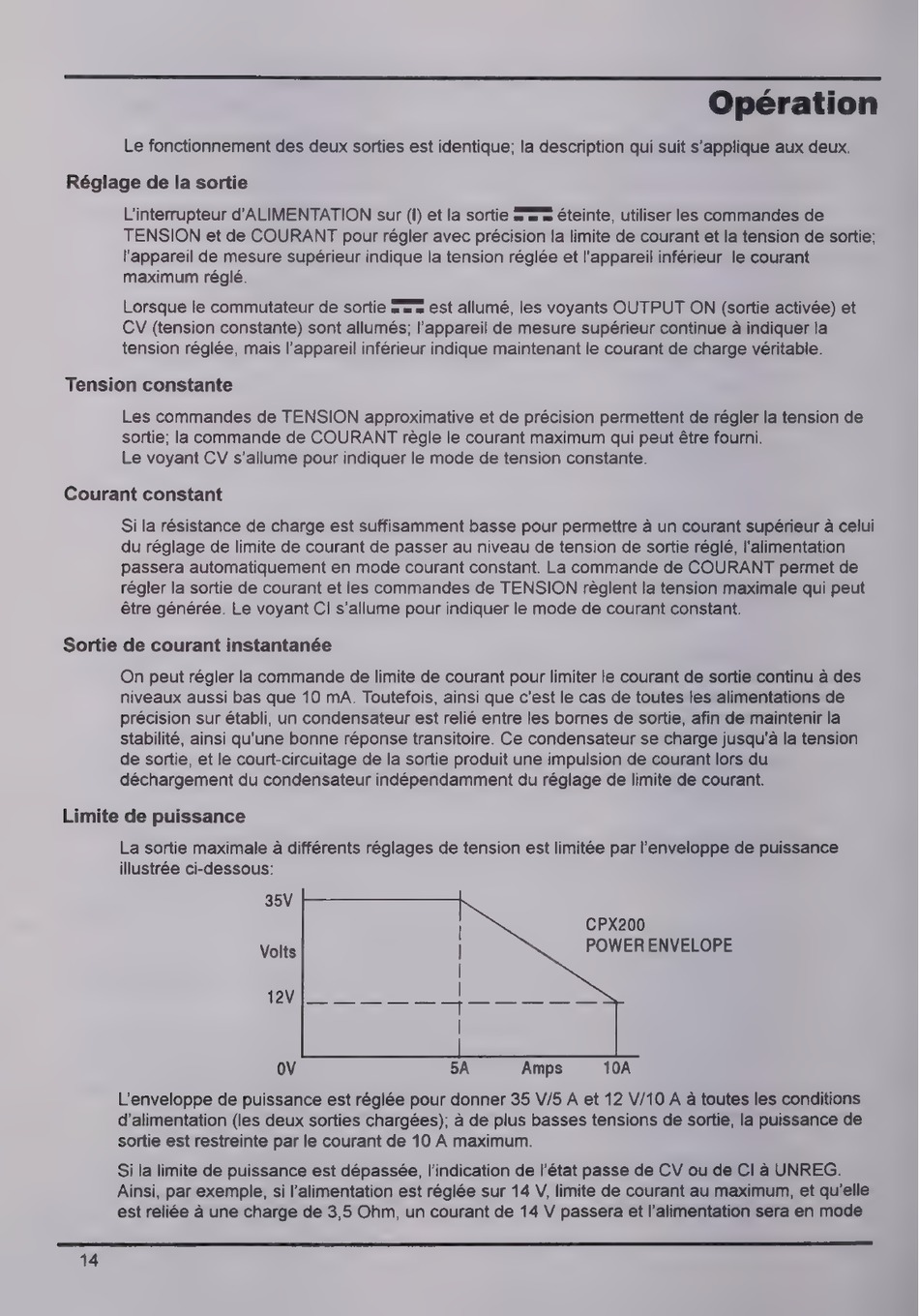

Opération
Le fonctionnement des deux sorties est identique; la description qui suit s'applique aux deux.
Réglage de la sortie
L'interrupteur d'ALIMENTATION sur (I) et la sortie = = = éteinte, utiliser les commandes de
TENSION et de COURANT pour régler avec précision la limite de courant et la tension de sortie;
l'appareil de mesure supérieur indique la tension réglée et l'appareil inférieur le courant
maximum réglé.
Lorsque le commutateur de sortie === est allumé, les voyants OUTPUT ON (sortie activée) et
CV (tension constante) sont allumés; l'appareil de mesure supérieur continue à indiquer la
tension réglée, mais l'appareil inférieur indique maintenant le courant de charge véritable.
Tension constante
Les commandes de TENSION approximative et de précision permettent de régler la tension de
sortie; la commande de COURANT règle le courant maximum qui peut être fourni.
Le voyant CV s'allume pour indiquer le mode de tension constante.
Courant constant
Si la résistance de charge est suffisamment basse pour permettre à un courant supérieur à celui
du réglage de limite de courant de passer au niveau de tension de sortie réglé, l'alimentation
passera automatiquement en mode courant constant. La commande de COURANT permet de
régler la sortie de courant et les commandes de TENSION règlent la tension maximale qui peut
être générée. Le voyant CI s'allume pour indiquer le mode de courant constant.
Sortie de courant instantanée
On peut régler la commande de limite de courant pour limiter le courant de sortie continu à des
niveaux aussi bas que 10 mA. Toutefois, ainsi que c'est le cas de toutes les alimentations de
précision sur établi, un condensateur est relié entre les bornes de sortie, afin de maintenir la
stabilité, ainsi qu'une bonne réponse transitoire. Ce condensateur se charge jusqu'à la tension
de sortie, et le court-circuitage de la sortie produit une impulsion de courant lors du
déchargement du condensateur indépendamment du réglage de limite de courant.
Limite de puissance
La sortie maximale à différents réglages de tension est limitée par l'enveloppe de puissance
illustrée ci-dessous:
35V
CPX200
Volts
POWER ENVELOPE
12V
OV
5A
Amps
10A
L'enveloppe de puissance est réglée pour donner 35 V/5 A et 12 V/10 A a toutes les conditions
d'alimentation (les deux sorties chargées); a de plus basses tensions de sortie, la puissance de
sortie est restreinte par le courant de 10 A maximum.
Si la limite de puissance est dépassée, l'indication de l'état passe de CV ou de CI à UNREG.
Ainsi, par exemple, si l'alimentation est réglée sur 14 V, limite de courant au maximum, et qu'elle
est reliée a une charge de 3,5 Ohm, un courant de 14 V passera et l'alimentation sera en mode
