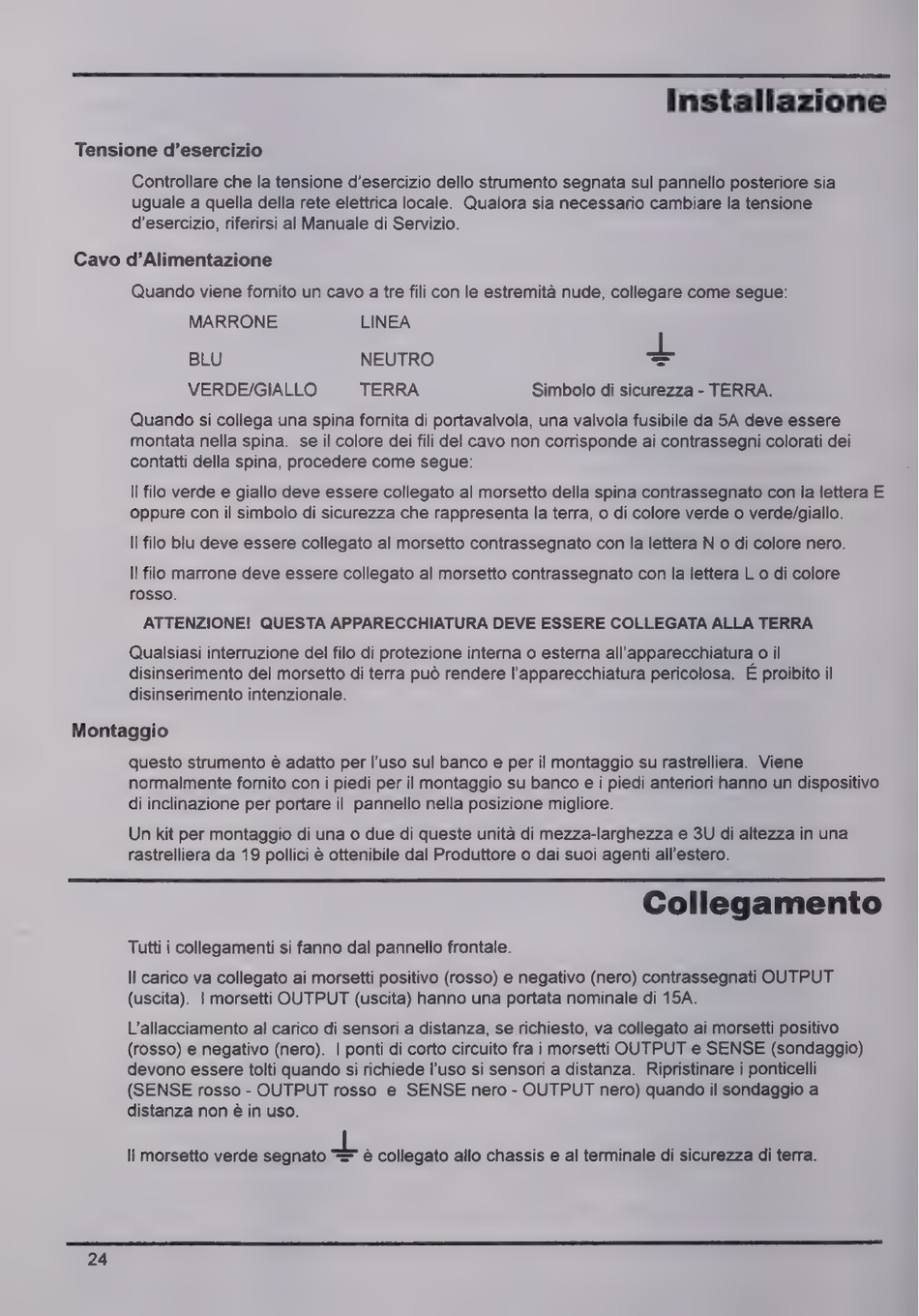

Installazione
Tensione d'esercizio
Controllare che la tensione d'esercizio dello strumento segnata sul pannello posteriore sia
uguale a quella della rete elettrica locale. Qualora sia necessario cambiare la tensione
d'esercizio, riferirsi al Manuale di Servizio.
Cavo d'Alimentazione
Quando viene fornito un cavo a tre fili con le estremità nude, collegare come segue:
MARRONE LINEA
BLU NEUTRO і
VERDE/GIALLO TERRA Simbolo di sicurezza - TERRA.
Quando si collega una spina fornita di portavalvola, una valvola fusibile da 5A deve essere
montata nella spina. se il colore dei fili del cavo non corrisponde ai contrassegni colorati dei
contatti della spina, procedere come segue:
Il filo verde e giallo deve essere collegato al morsetto della spina contrassegnato con la lettera E
oppure con il simbolo di sicurezza che rappresenta la terra, o di colore verde o verde/giallo.
Il filo blu deve essere collegato al morsetto contrassegnato con la lettera N o di colore nero.
Il filo marrone deve essere collegato al morsetto contrassegnato con la lettera L o di colore
rosso.
ATTENZIONE! QUESTA APPARECCHIATURA DEVE ESSERE COLLEGATA ALLA TERRA
Qualsiasi interruzione del filo di protezione interna o esterna all'apparecchiatura o il
disinserimento del morsetto di terra può rendere l'apparecchiatura pericolosa. E proibito il
disinserimento intenzionale.
Montaggio
questo strumento è adatto per l'uso sul banco e per il montaggio su rastrelliera. Viene
normalmente fornito con i piedi per il montaggio su banco e i piedi anteriori hanno un dispositivo
di inclinazione per portare il pannello nella posizione migliore.
Un kit per montaggio di una o due di queste unità di mezza-larghezza e 3U di altezza in una
rastrelliera da 19 pollici è ottenibile dal Produttore o dai suoi agenti all'estero.
Collegamento
Tutti i collegamenti si fanno dal pannello frontale.
Il carico va collegato ai morsetti positivo (rosso) e negativo (nero) contrassegnati OUTPUT
(uscita). | morsetti OUTPUT (uscita) hanno una portata nominale di 15A.
L'allacciamento al carico di sensori a distanza, se richiesto, va collegato ai morsetti positivo
(rosso) e negativo (nero). | ponti di corto circuito fra i morsetti OUTPUT e SENSE (sondaggio)
devono essere tolti quando si richiede l'uso si sensori a distanza. Ripristinare i ponticelli
(SENSE rosso - OUTPUT rosso e SENSE nero - OUTPUT nero) quando il sondaggio a
distanza non è in uso.
ale
Il morsetto verde segnato =" è collegato allo chassis е al terminale di sicurezza di terra.
