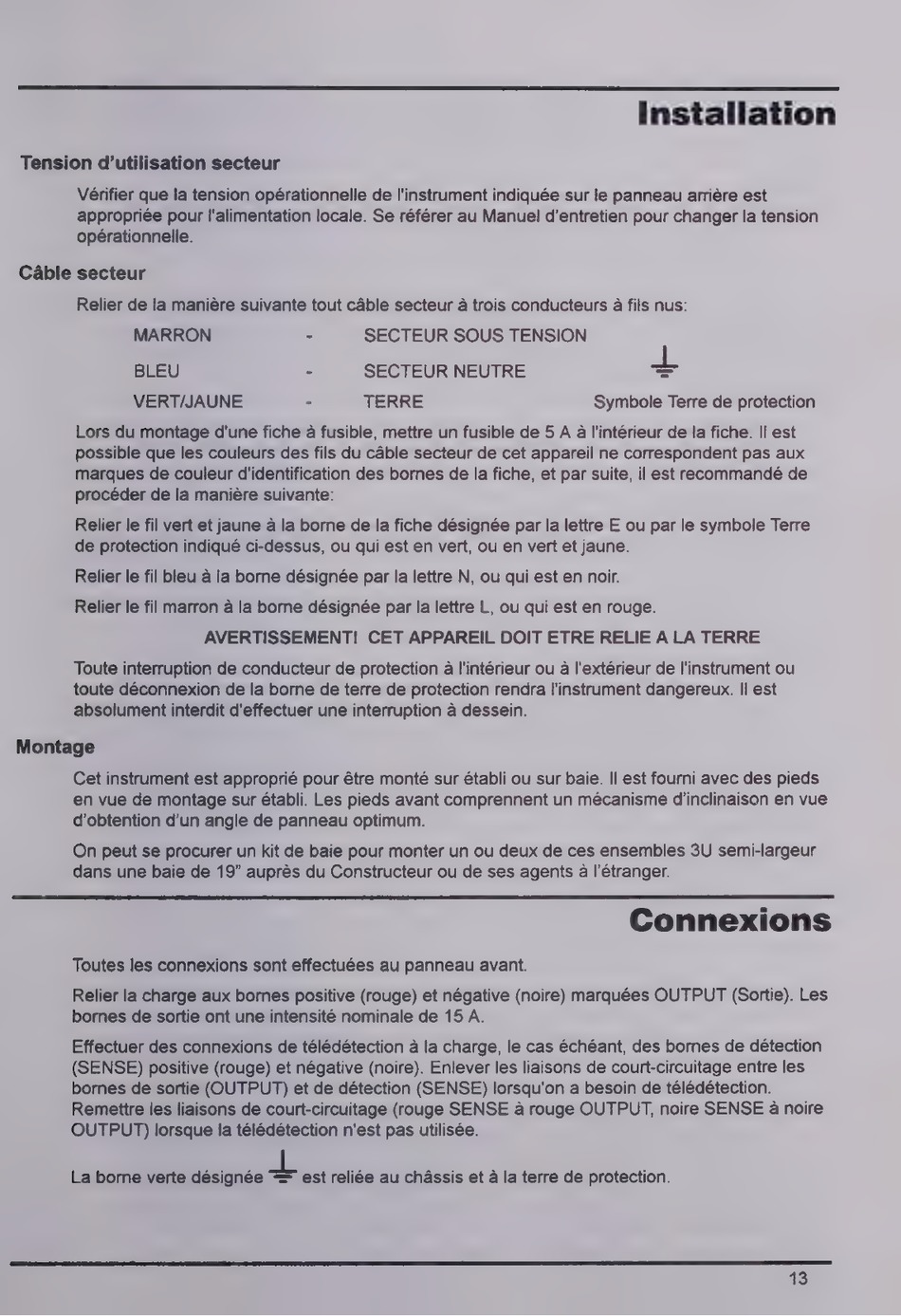

Installation
Tension d'utilisation secteur
Vérifier que la tension opérationnelle de l'instrument indiquée sur le panneau arrière est
appropriée pour l'alimentation locale. Se référer au Manuel d'entretien pour changer la tension
opérationnelle.
Cable secteur
Relier de la manière suivante tout cable secteur a trois conducteurs а fils nus:
MARRON
-
SECTEUR SOUS TENSION
BLEU
-
SECTEUR NEUTRE
=
VERT/JAUNE
-
TERRE
Symbole Terre de protection
Lors du montage d'une fiche à fusible, mettre un fusible de 5 A à l'intérieur de la fiche. Il est
possible que les couleurs des fils du cable secteur de cet appareil ne correspondent pas aux
marques de couleur d'identification des bornes de la fiche, et par suite, il est recommande de
procéder de la manière suivante:
Relier le fil vert et jaune à la borne de la fiche désignée par la lettre E ou par le symbole Terre
de protection indiqué ci-dessus, ou qui est en vert, ou en vert et jaune.
Relier le fil bleu à la borne désignée par la lettre N, ou qui est en noir.
Relier le fil marron a la borne désignée par la lettre L, ou qui est en rouge.
AVERTISSEMENTI
CET APPAREIL DOIT ETRE RELIE A LA TERRE
Toute interruption de conducteur de protection a l'intérieur ou a l'extérieur de l'instrument ou
toute déconnexion de la borne de terre de protection rendra l'instrument dangereux. Il est
absolument interdit d'effectuer une interruption à dessein.
Montage
Cet instrument est approprié pour étre monté sur établi ou sur baie. Il est fourni avec des pieds
en vue de montage sur établi. Les pieds avant comprennent un mécanisme d'inclinaison en vue
d'obtention d'un angle de panneau optimum.
On peut se procurer un kit de baie pour monter un ou deux de ces ensembles 3U semi-largeur
dans une baie de 19" auprès du Constructeur ou de ses agents a l'étranger.
Connexions
Toutes les connexions sont effectuées au panneau avant.
Relier la charge aux bornes positive (rouge) et négative (noire) marquées OUTPUT (Sortie). Les
bornes de sortie ont une intensité nominale de 15 A.
Effectuer des connexions de télédétection a la charge, le cas échéant, des bornes de détection
(SENSE) positive (rouge) et négative (noire). Enlever les liaisons de court-circuitage entre les
bornes de sortie (OUTPUT) et de détection (SENSE) lorsqu'on a besoin de télédétection.
Remettre les liaisons de court-circuitage (rouge SENSE a rouge OUTPUT, noire SENSE a noire
OUTPUT) lorsque la télédétection n'est pas utilisée.
La borne verte désignée "= est reliée au chassis et à la terre de protection.
13
