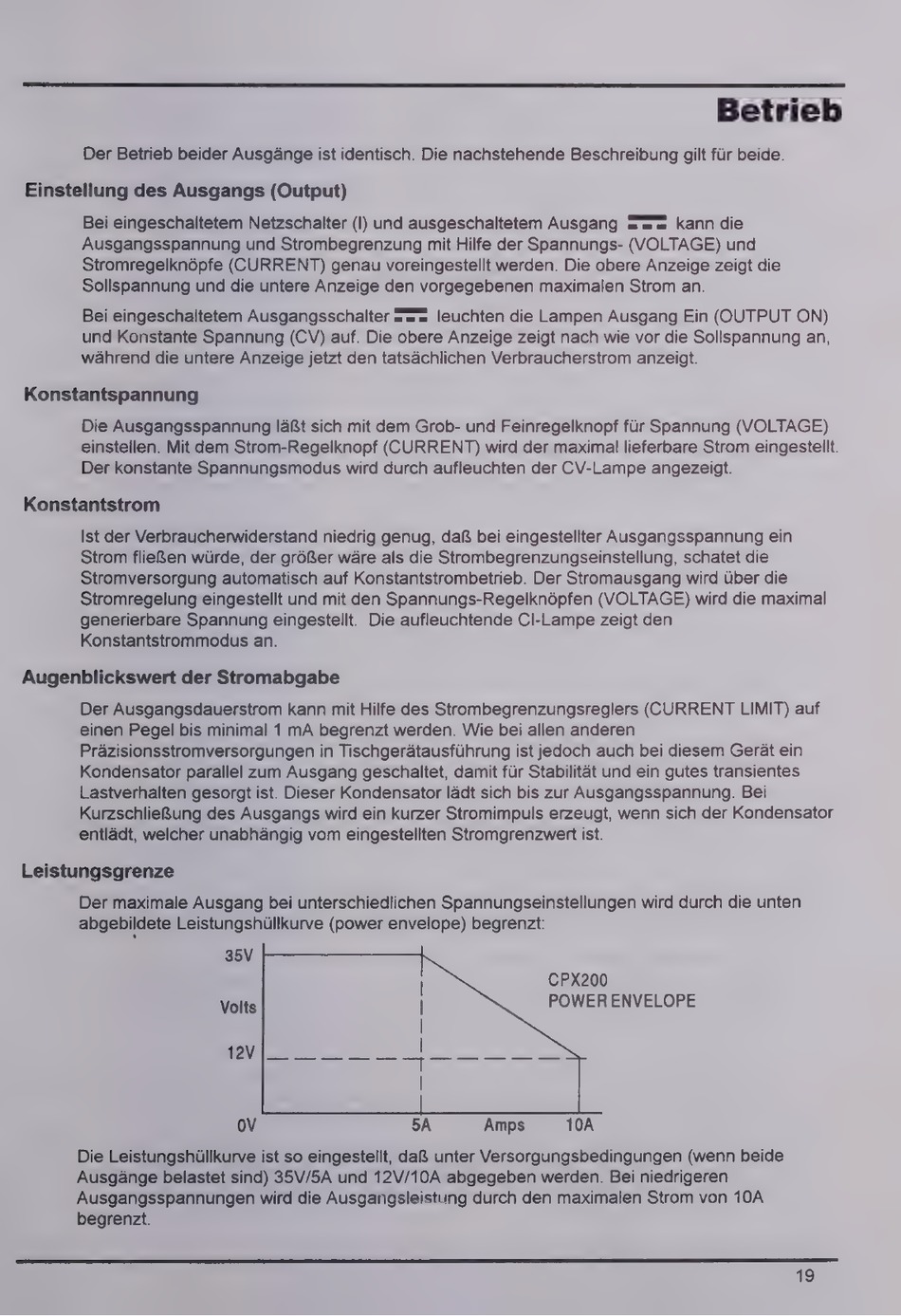

TTI CPX200 Bedienungsanleitung Seite 21

Betrieb
Der Betrieb beider Ausgänge ist identisch. Die nachstehende Beschreibung gilt für beide.
Einstellung des Ausgangs (Output)
Bei eingeschaltetem Netzschalter (I) und ausgeschaltetem Ausgang === kann die
Ausgangsspannung und Strombegrenzung mit Hilfe der Spannungs- (VOLTAGE) und
Stromregelknöpfe (CURRENT) genau voreingestellt werden. Die obere Anzeige zeigt die
Sollspannung und die untere Anzeige den vorgegebenen maximalen Strom an.
Bei eingeschaltetem Ausgangsschalter === leuchten die Lampen Ausgang Ein (OUTPUT ON)
und Konstante Spannung (CV) auf. Die obere Anzeige zeigt nach wie vor die Sollspannung an,
während die untere Anzeige jetzt den tatsächlichen Verbraucherstrom anzeigt.
Konstantspannung
Die Ausgangsspannung läßt sich mit dem Grob- und Feinregelknopf für Spannung (VOLTAGE)
einstellen. Mit dem Strom-Regelknopf (CURRENT) wird der maximal lieferbare Strom eingestellt.
Der konstante Spannungsmodus wird durch aufleuchten der CV-Lampe angezeigt.
Konstantstrom
Ist der Verbraucherwiderstand niedrig genug, daß bei eingestellter Ausgangsspannung ein
Strom fließen würde, der größer wäre als die Strombegrenzungseinstellung, schatet die
Stromversorgung automatisch auf Konstantstrombetrieb. Der Stromausgang wird über die
Stromregelung eingestellt und mit den Spannungs-Regelknöpfen (VOLTAGE) wird die maximal
generierbare Spannung eingestellt. Die aufleuchtende Cl-Lampe zeigt den
Konstantstrommodus an.
Augenblickswert der Stromabgabe
Der Ausgangsdauerstrom kann mit Hilfe des Strombegrenzungsreglers (CURRENT LIMIT) auf
einen Pegel bis minimal 1 mA begrenzt werden. Wie bei allen anderen
Präzisionsstromversorgungen in Tischgerätausführung ist jedoch auch bei diesem Gerät ein
Kondensator parallel zum Ausgang geschaltet, damit für Stabilität und ein gutes transientes
Lastverhalten gesorgt ist. Dieser Kondensator lädt sich bis zur Ausgangsspannung. Bei
Kurzschließung des Ausgangs wird ein kurzer Stromimpuls erzeugt, wenn sich der Kondensator
entlädt, welcher unabhängig vom eingestellten Stromgrenzwert ist.
Leistungsgrenze
Der maximale Ausgang bei unterschiedlichen Spannungseinstellungen wird durch die unten
abgebildete Leistungshüllkurve (power envelope) begrenzt:
35V
CPX200
Volts
POWERENVELOPE
12V
oV 5A Amps 10A
Die Leistungshüllkurve ist so eingestellt, daß unter Versorgungsbedingungen (wenn beide
Ausgänge belastet sind) 35V/5A und 12V/10A abgegeben werden. Bei niedrigeren
Ausgangsspannungen wird die Ausgangsleistung durch den maximalen Strom von 10A
begrenzt.
