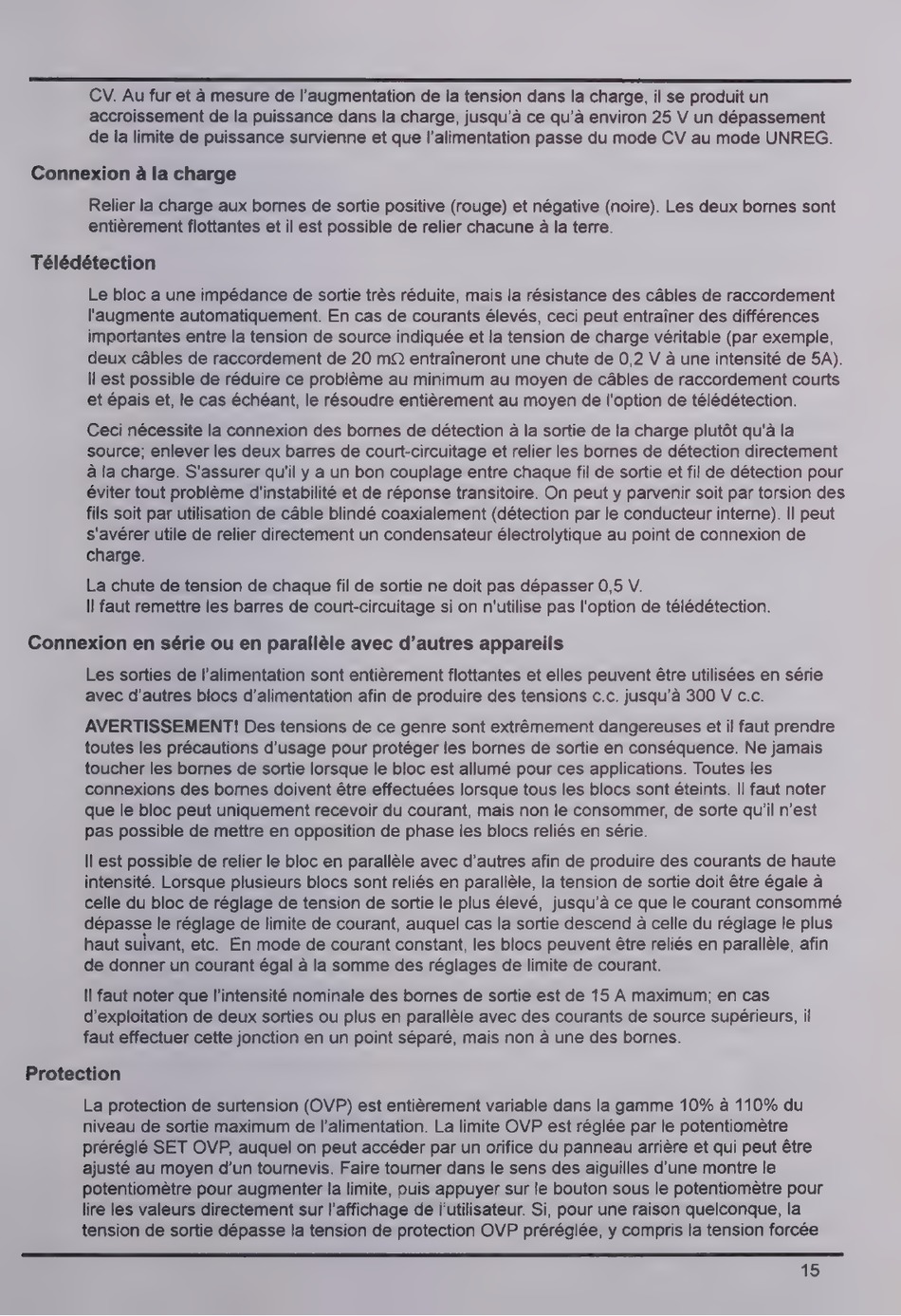

CV. Au fur et à mesure de l'augmentation de la tension dans la charge, il se produit un
accroissement de la puissance dans la charge, jusqu'a ce qu'a environ 25 V un dépassement
de la limite de puissance survienne et que l'alimentation passe du mode CV au mode UNREG.
Connexion a la charge
Relier la charge aux bornes de sortie positive (rouge) et négative (noire). Les deux bornes sont
entierement flottantes et il est possible de relier chacune ä la terre.
Télédétection
Le bloc a une impédance de sortie trés réduite, mais la résistance des cables de raccordement
l'augmente automatiquement. En cas de courants élevés, ceci peut entrainer des différences
importantes entre la tension de source indiquée et la tension de charge véritable (par exemple,
deux cables de raccordement de 20 mQ entraineront une chute de 0,2 V a une intensité de 5A).
Il est possible de réduire ce probleme au minimum au moyen de cables de raccordement courts
et épais et, le cas échéant, le résoudre entièrement au moyen de l'option de télédétection.
Ceci nécessite la connexion des bornes de détection a la sortie de la charge plutòt qu'à la
source; enlever les deux barres de court-circuitage et relier les bornes de détection directement
a la charge. S'assurer qu'il y a un bon couplage entre chaque fil de sortie et fil de détection pour
eviter tout probleme d'instabilité et de réponse transitoire. On peut y parvenir soit par torsion des
fils soit par utilisation de cable blinde coaxialement (détection par le conducteur interne). Il peut
s'avérer utile de relier directement un condensateur électrolytique au point de connexion de
charge.
La chute de tension de chaque fil de sortie ne doit pas dépasser 0,5 V.
Il faut remettre les barres de court-circuitage si on n'utilise pas l'option de télédétection.
Connexion en série ou en paralléle avec d'autres appareils
Les sorties de l'alimentation sont entièrement flottantes et elles peuvent être utilisées en série
avec d'autres blocs d'alimentation afin de produire des tensions c.c. jusqu'a 300 V c.c.
AVERTISSEMENT! Des tensions de ce genre sont extrêmement dangereuses et il faut prendre
toutes les précautions d'usage pour protéger les bornes de sortie en conséquence. Ne jamais
toucher les bornes de sortie lorsque le bloc est allumé pour ces applications. Toutes les
connexions des bornes doivent étre effectuées lorsque tous les blocs sont éteints. Il faut noter
que le bloc peut uniquement recevoir du courant, mais non le consommer, de sorte qu'il n'est
pas possible de mettre en opposition de phase les blocs reliés en série.
ll est possible de relier le bloc en parallèle avec d'autres afin de produire des courants de haute
intensité. Lorsque plusieurs blocs sont reliés en parallèle, la tension de sortie doit étre égale a
celle du bloc de réglage de tension de sortie le plus élevé, jusqu'a ce que le courant consommé
dépasse le réglage de limite de courant, auquel cas la sortie descend à celle du réglage le plus
haut suivant, etc. En mode de courant constant, les blocs peuvent étre reliés en parallele, afin
de donner un courant égal a la somme des réglages de limite de courant.
Il faut noter que l'intensité nominale des bornes de sortie est de 15 A maximum; en cas
d'exploitation de deux sorties ou plus en parallèle avec des courants de source supérieurs, il
faut effectuer cette jonction en un point séparé, mais non à une des bornes.
Protection
La protection de surtension (OVP) est entierement variable dans la gamme 10% a 110% du
niveau de sortie maximum de l'alimentation. La limite OVP est réglée par le potentiométre
préréglé SET OVP, auquel on peut accéder par un orifice du panneau arriere et qui peut étre
ajusté au moyen d'un tournevis. Faire tourner dans le sens des aiguilles d'une montre le
potentiomètre pour augmenter la limite, puis appuyer sur le bouton sous le potentiometre pour
lire les valeurs directement sur l'affichage de l'utilisateur. Si, pour une raison quelconque, la
tension de sortie dépasse la tension de protection OVP préréglée, y compris la tension forcée
