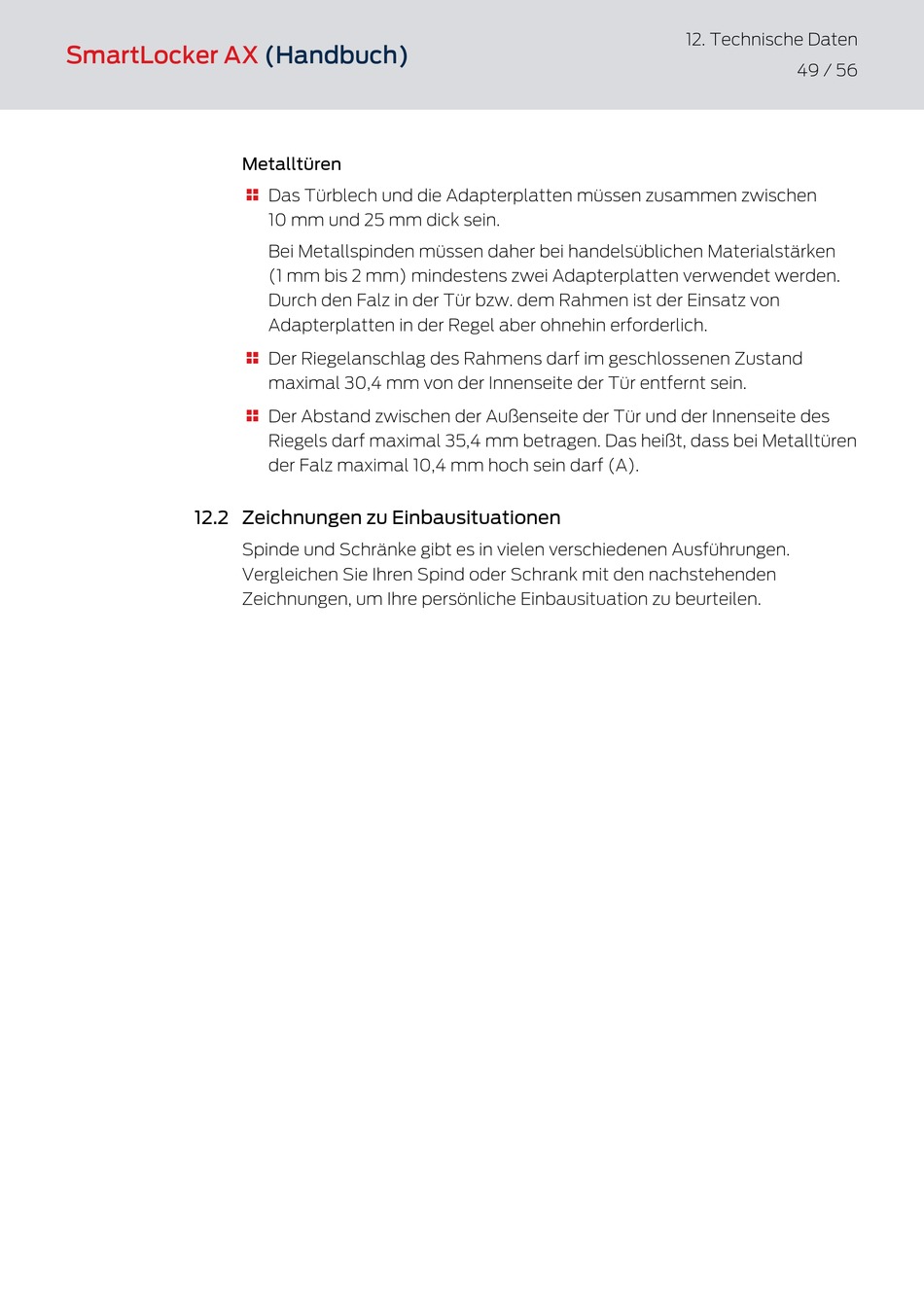

Simons Voss Technologies SmartLocker AX Handbuch Seite 49

SmartLocker AX
12.2 Zeichnungen zu Einbausituationen
(Handbuch)
Metalltüren
Das Türblech und die Adapterplatten müssen zusammen zwischen

10 mm und 25 mm dick sein.
Bei Metallspinden müssen daher bei handelsüblichen Materialstärken
(1 mm bis 2 mm) mindestens zwei Adapterplatten verwendet werden.
Durch den Falz in der Tür bzw. dem Rahmen ist der Einsatz von
Adapterplatten in der Regel aber ohnehin erforderlich.
Der Riegelanschlag des Rahmens darf im geschlossenen Zustand

maximal 30,4 mm von der Innenseite der Tür entfernt sein.
Der Abstand zwischen der Außenseite der Tür und der Innenseite des

Riegels darf maximal 35,4 mm betragen. Das heißt, dass bei Metalltüren
der Falz maximal 10,4 mm hoch sein darf (A).
Spinde und Schränke gibt es in vielen verschiedenen Ausführungen.
Vergleichen Sie Ihren Spind oder Schrank mit den nachstehenden
Zeichnungen, um Ihre persönliche Einbausituation zu beurteilen.
