5.2 Messung und Berechnung
(Handbuch)

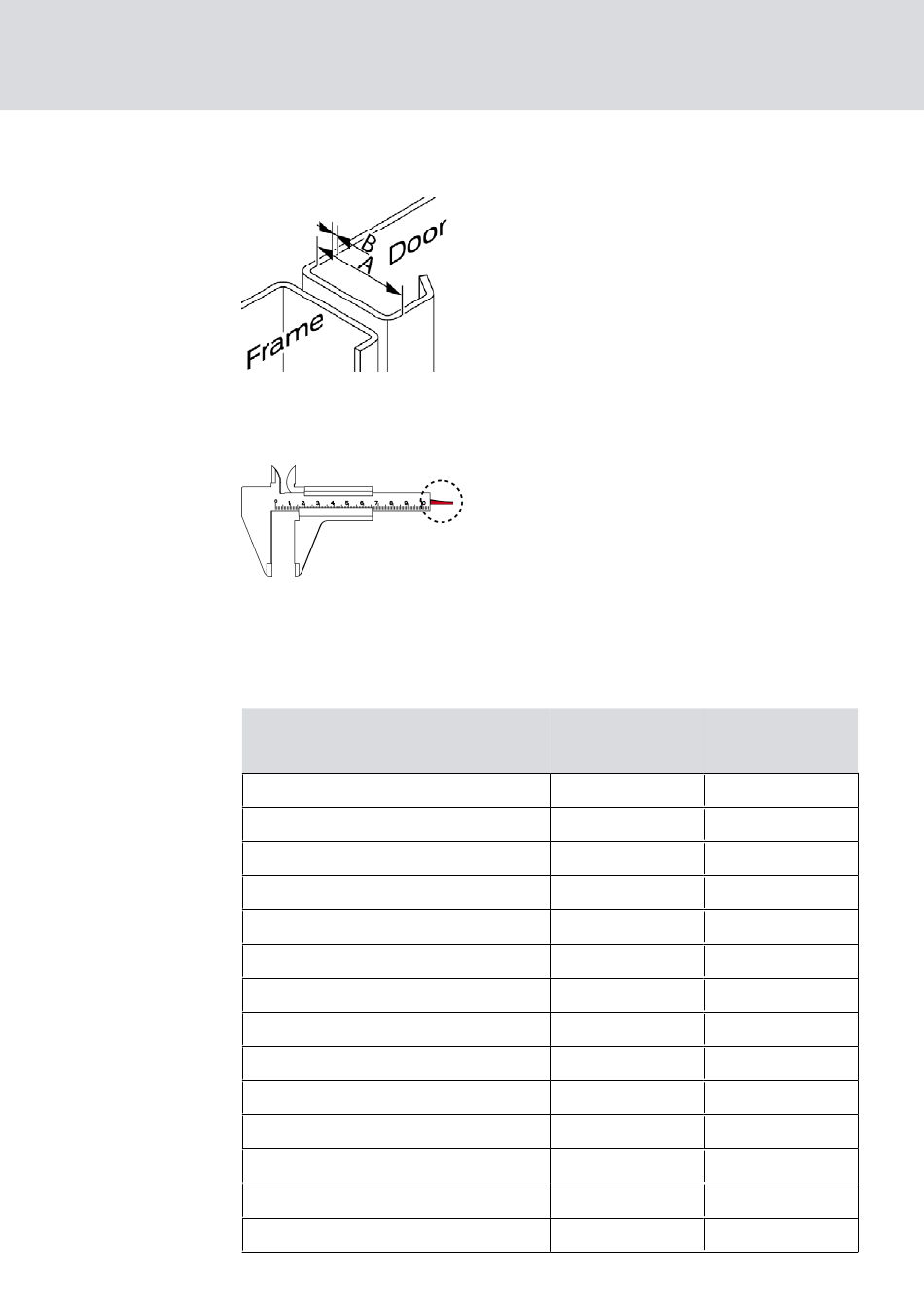

1. Messen Sie den Abstand zwischen der Türinnenseite und dem Riegelan-
schlag (A), z.B. mit dem Tiefenmessstab eines Messschiebers.
2. Messen Sie die Dicke der Tür bzw. des Türblechs (B).
3. Entnehmen Sie den Tabellen die benötigten Teile aus dem Lieferum-
fang (Adapterplatten, Riegelaufnahme, Flanschverlängerungen und
Schraube). Sie können weitere Teile nachbestellen (siehe Handbuch).
Türinnenseite bis Riegelanschlag
(A)
0,0 mm bis 5,95 mm
6,05 mm bis 7,25 mm
7,35 mm bis 8,85 mm
8,95 mm bis 10,45 mm
10,55 mm bis 10,95 mm
11,05 mm bis 12,25 mm
12,35 mm bis 13,85 mm
13,95 mm bis 15,45 mm
15,55 mm bis 15,95 mm
16,05 mm bis 17,25 mm
17,35 mm bis 18,85 mm
18,95 mm bis 20,45 mm
20,55 mm bis 20,95 mm
21,05 mm bis 22,25 mm
5. Inbetriebnahme
Adapterplatte P
Riegelaufnahme
R
(LL.PLATE5)
keine 4 (5,9 mm)
keine 3 (7,5 mm)
keine 2 (9,1 mm)
keine 1 (10,4 mm)
5 mm 4 (5,9 mm)
5 mm 3 (7,5 mm)
5 mm 2 (9,1 mm)
5 mm 1 (10,4 mm)
2 × 5 mm 4 (5,9 mm)
2 × 5 mm 3 (7,5 mm)
2 × 5 mm 2 (9,1 mm)
2 × 5 mm 1 (10,4 mm)
3 × 5 mm 4 (5,9 mm)
3 × 5 mm 3 (7,5 mm)
