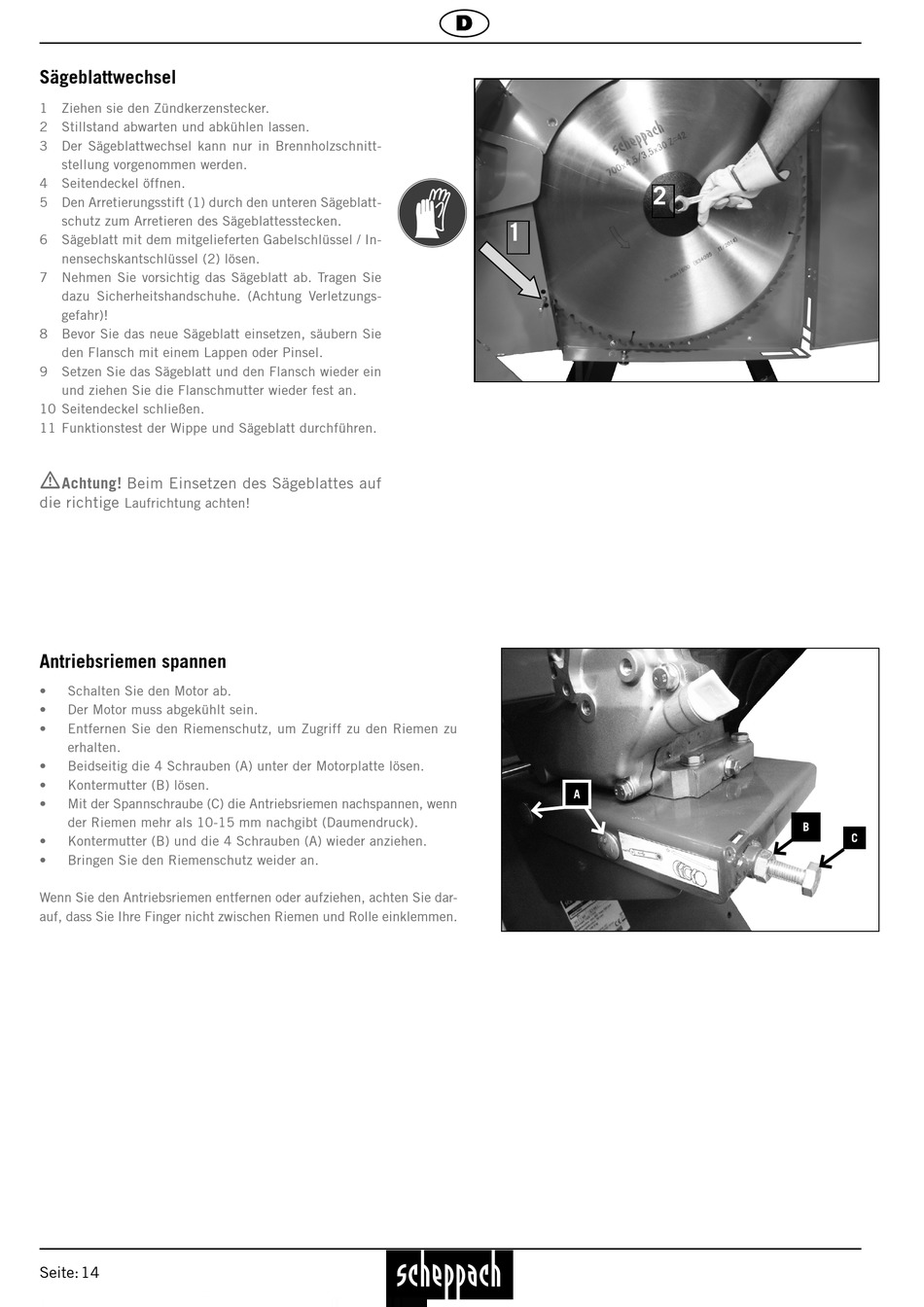

Sägeblattwechsel
1 Ziehen sie den Zündkerzenstecker.
2 Stillstand abwarten und abkühlen lassen.
3 Der Sägeblattwechsel kann nur in Brennholzschnitt-
stellung vorgenommen werden.
4 Seitendeckel öffnen.
5 Den Arretierungsstift (1) durch den unteren Sägeblatt-
schutz zum Arretieren des Sägeblattesstecken.
6 Sägeblatt mit dem mitgelieferten Gabelschlüssel / In-
nensechskantschlüssel (2) lösen.
7 Nehmen Sie vorsichtig das Sägeblatt ab. Tragen Sie
dazu Sicherheitshandschuhe. (Achtung Verletzungs-
gefahr)!
8 Bevor Sie das neue Sägeblatt einsetzen, säubern Sie
den Flansch mit einem Lappen oder Pinsel.
9 Setzen Sie das Sägeblatt und den Flansch wieder ein
und ziehen Sie die Flanschmutter wieder fest an.
10 Seitendeckel schließen.
11 Funktionstest der Wippe und Sägeblatt durchführen.
m
Achtung! Beim Einsetzen des Sägeblattes auf
die richtige
Laufrichtung achten!

Antriebsriemen spannen

• Schalten Sie den Motor ab.
• Der Motor muss abgekühlt sein.
• Entfernen Sie den Riemenschutz, um Zugriff zu den Riemen zu
erhalten.
• Beidseitig die 4 Schrauben (A) unter der Motorplatte lösen.
• Kontermutter (B) lösen.
• Mit der Spannschraube (C) die Antriebsriemen nachspannen, wenn
der Riemen mehr als 10-15 mm nachgibt (Daumendruck).
• Kontermutter (B) und die 4 Schrauben (A) wieder anziehen.
• Bringen Sie den Riemenschutz weider an.
Wenn Sie den Antriebsriemen entfernen oder aufziehen, achten Sie dar-
auf, dass Sie Ihre Finger nicht zwischen Riemen und Rolle einklemmen.
Seite:14
2
1
A
B
C
