Aufbau und Funktion
E-Hand-Schweißen
5.10
E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
•
Gerät am Hauptschalter ausschalten.
•
Geeignete Schutzhandschuhe tragen.
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
•
Elektrodenhalter immer isoliert ablegen!

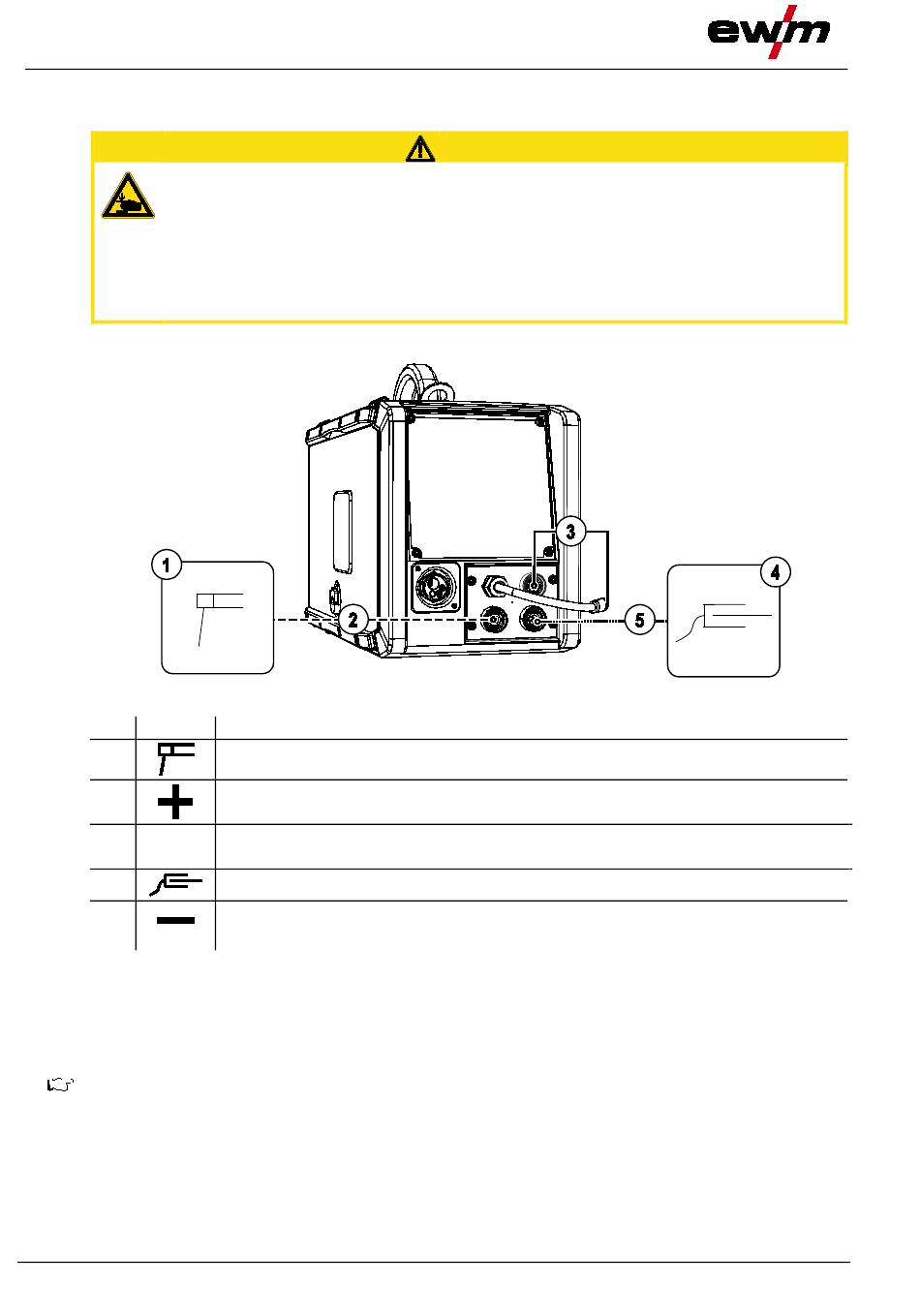

5.10.1 Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
3
4
5
•
Polaritätswahlstecker in Parkbuchse stecken und durch Rechtsdrehen verriegeln.
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
58
Beschreibung
0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Polaritätswahlstecker, Schweißstromkabel
•
Mit Parkbuchse verbinden
Werkstück
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter bzw. Werkstückleitung
VORSICHT
Abbildung 5-26
099-005114-EW500
12.03.2015
