5.8.1.2
MIG/MAG-Fülldrahtschweißen
Anschlussbuchse Schweißstrom laut Signalleuchte Polaritäsvorgabe wählen!
•
JOB anwählen - siehe Kapitel 5.8.5, Schweißaufgabenanwahl
•
Signalleuchte, Polaritätswahl „+", bzw. Signalleuchte, Polaritätswahl „-" geben die Polarität
vor.
Pos. Symbol
1
2
3
4
5
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
•
Stecker der Werkstückleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und
durch Rechtsdrehen verriegeln.
•
Polaritätswahlstecker in entsprechende Anschlussbuchse Schweißstrom einstecken und durch
Rechtsdrehen verriegeln.
099-005114-EW500
12.03.2015
Beschreibung
0
Schweißbrenner
Schweißbrenneranschluss (Eurozentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Werkstück
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Fülldrahtschweißen:
Polaritätswahlstecker, Schweißstromkabel
Interne Schweißstromzuleitung zum Schweißbrenneranschluss.
•
Anschlussbuchse Schweißstrom „-"
Aufbau und Funktion

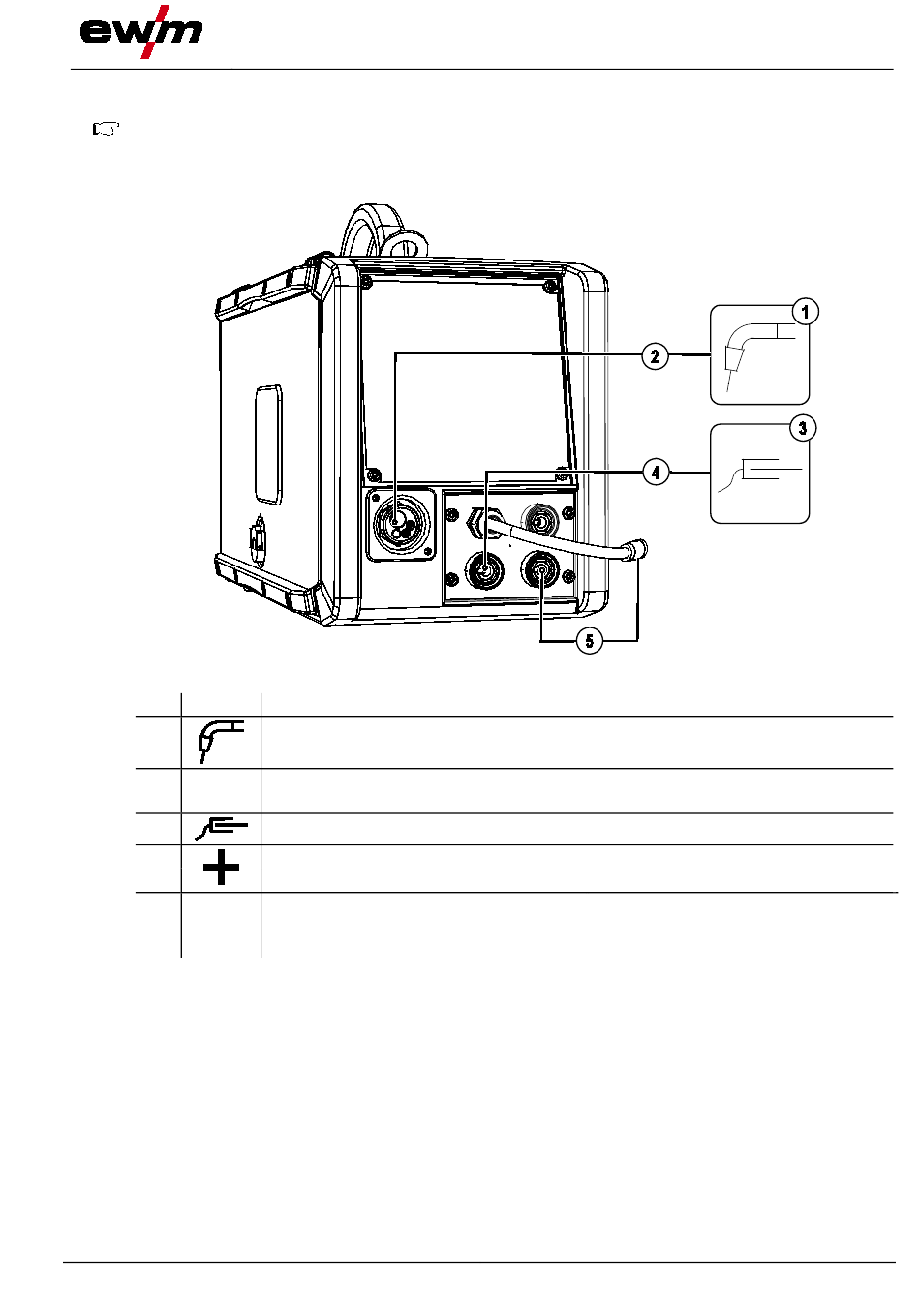

Abbildung 5-7
Werkstückanschluss
MIG/MAG-Schweißen
31
