Aufbau und Funktion
MIG/MAG-Schweißen
5.8.10.1 Arbeitspunkt (Schweißleistung) einstellen
Der Arbeitspunkt (Schweißleistung) wird über die Drahtgeschwindigkeit und die Schweißspannung
eingestellt.

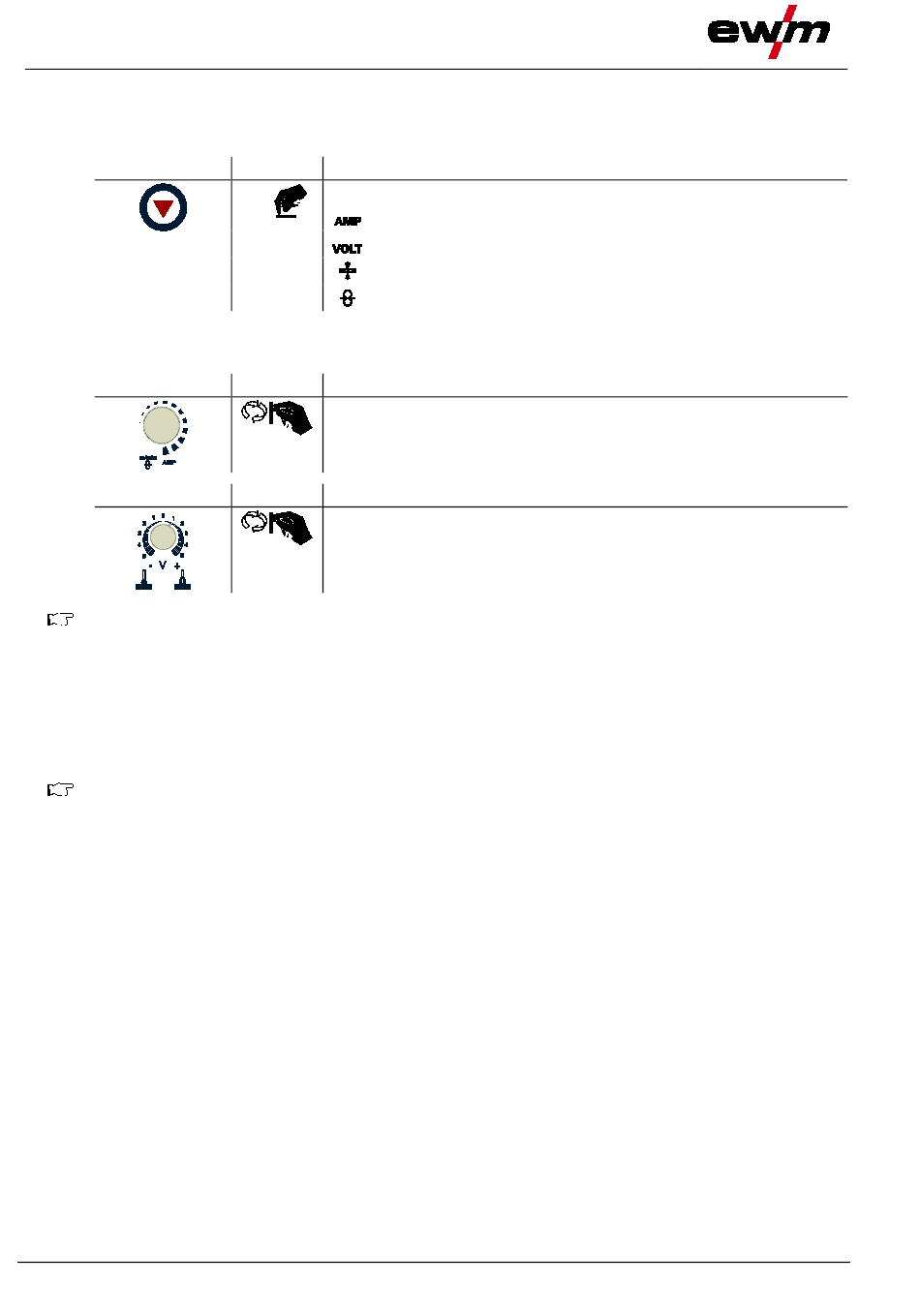

Bedienelement
Die Einstellung erfolgt an den Drehknöpfen „Schweißparametereinstellung" und
„Lichtbogenlängenkorrektur", die hier zur Einstellung der Drahtgeschwindigkeit und der
Schweißspannung dienen.
Bedienelement
Bedienelement
Automatisches Umschalten der Anzeigeart:
Werden Drahtgeschwindigkeit oder Spannung verändert, schaltet die Anzeige kurzzeitig auf den
jeweiligen Parameter um. Somit ist es nicht notwendig, die Anzeigeart vor dem Einstellen des
Parameters umzustellen.
Ist die Anzeigeart auf Schweißstromanzeige eingestellt, wird vor dem Schweißen immer „0"
angezeigt. Während dem Schweißen werden Istwerte dargestellt, die über den Drehknopf
„Schweißparametereinstellung" ggf. verändert werden können.
5.8.11 MIG/MAG-Zwangsabschaltung
Das Schweißgerät beendet den Zünd- bzw. Schweißvorgang bei
•
Zündfehler (bis 5 s nach dem Startsignal fließt kein Schweißstrom).
•
Lichtbogenabriss (Lichtbogen länger als 3 s unterbrochen).
50
Aktion
Ergebnis
Umschalten der Anzeige zwischen:
n x
Schweißstrom (nur Ist- und Hold-Wert Anzeige)
Schweißspannung
Materialstärke (wird übersprungen)
Drahtgeschwindigkeit
Aktion
Ergebnis
Schweißleistung über den Parameter Drahtgeschwindigkeit erhöhen,
bzw. verringern.
Aktion
Ergebnis
Einstellen der Schweißspannung
Einstellbereich:
10 V bis 30 V
099-005114-EW500
12.03.2015
