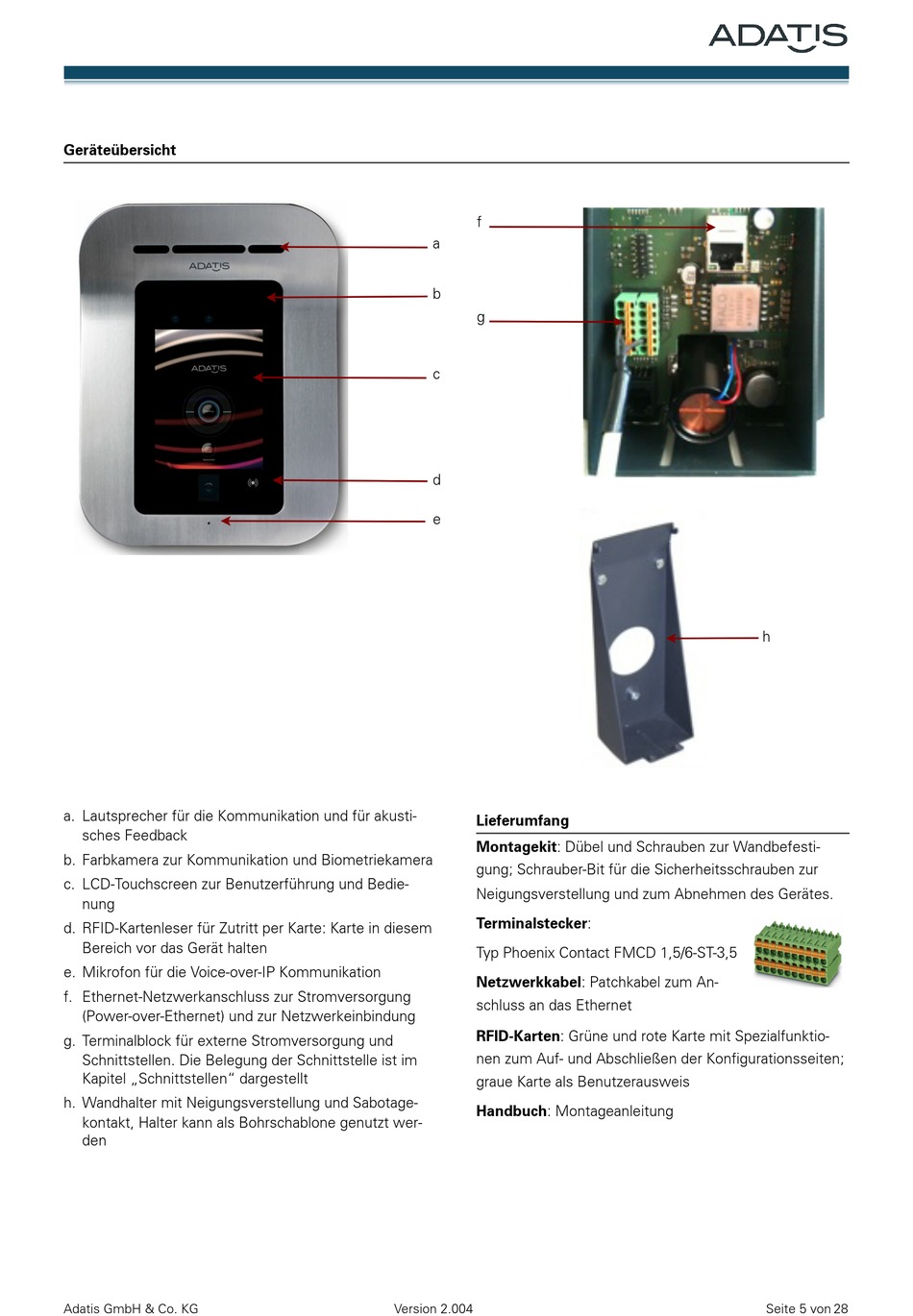

Geräteübersicht
a. Lautsprecher für die Kommunikation und für akusti-
sches Feedback
b. Farbkamera zur Kommunikation und Biometriekamera
c. LCD-Touchscreen zur Benutzerführung und Bedie-
nung
d. RFID-Kartenleser für Zutritt per Karte: Karte in diesem
Bereich vor das Gerät halten
e. Mikrofon für die Voice-over-IP Kommunikation
f. Ethernet-Netzwerkanschluss zur Stromversorgung
(Power-over-Ethernet) und zur Netzwerkeinbindung
g. Terminalblock für externe Stromversorgung und
Schnittstellen. Die Belegung der Schnittstelle ist im
Kapitel „Schnittstellen" dargestellt
h. Wandhalter mit Neigungsverstellung und Sabotage-
kontakt, Halter kann als Bohrschablone genutzt wer-
den
Adatis GmbH & Co. KG
f
a
b
g
c
d
e
Lieferumfang
Montagekit: Dübel und Schrauben zur Wandbefesti-
gung; Schrauber-Bit für die Sicherheitsschrauben zur
Neigungsverstellung und zum Abnehmen des Gerätes.
I
3456&789:&;/<=/>89
+J/;K-35.88-J@(<HLFF>L
Terminalstecker:
+99;36.5M(N-;M/(-;5-(<GO?C3;M-(P4J;45/-(6-0(+J/;K-30
Typ Phoenix Contact FMCD 1,5/6-ST-3,5
Netzwerkkabel: Patchkabel zum An-
2//?@==-02C?B?2C-5;D1C5/41/B6-=?2C-5;D=/J--P;-A)3;1KB6CQR&,S<HLFF>L
I
schluss an das Ethernet
:/-1K-J/-;3T(%-550/JC8@(F(+T(U-8-00.5M00?455.5M(V&&&=EW@(<XG(PT
Y40/-J84Z@(LT[(88T(\4J9-@(MJ]5
RFID-Karten: Grüne und rote Karte mit Spezialfunktio-
nen zum Auf- und Abschließen der Konfigurationsseiten;
graue Karte als Benutzerausweis
Handbuch: Montageanleitung
