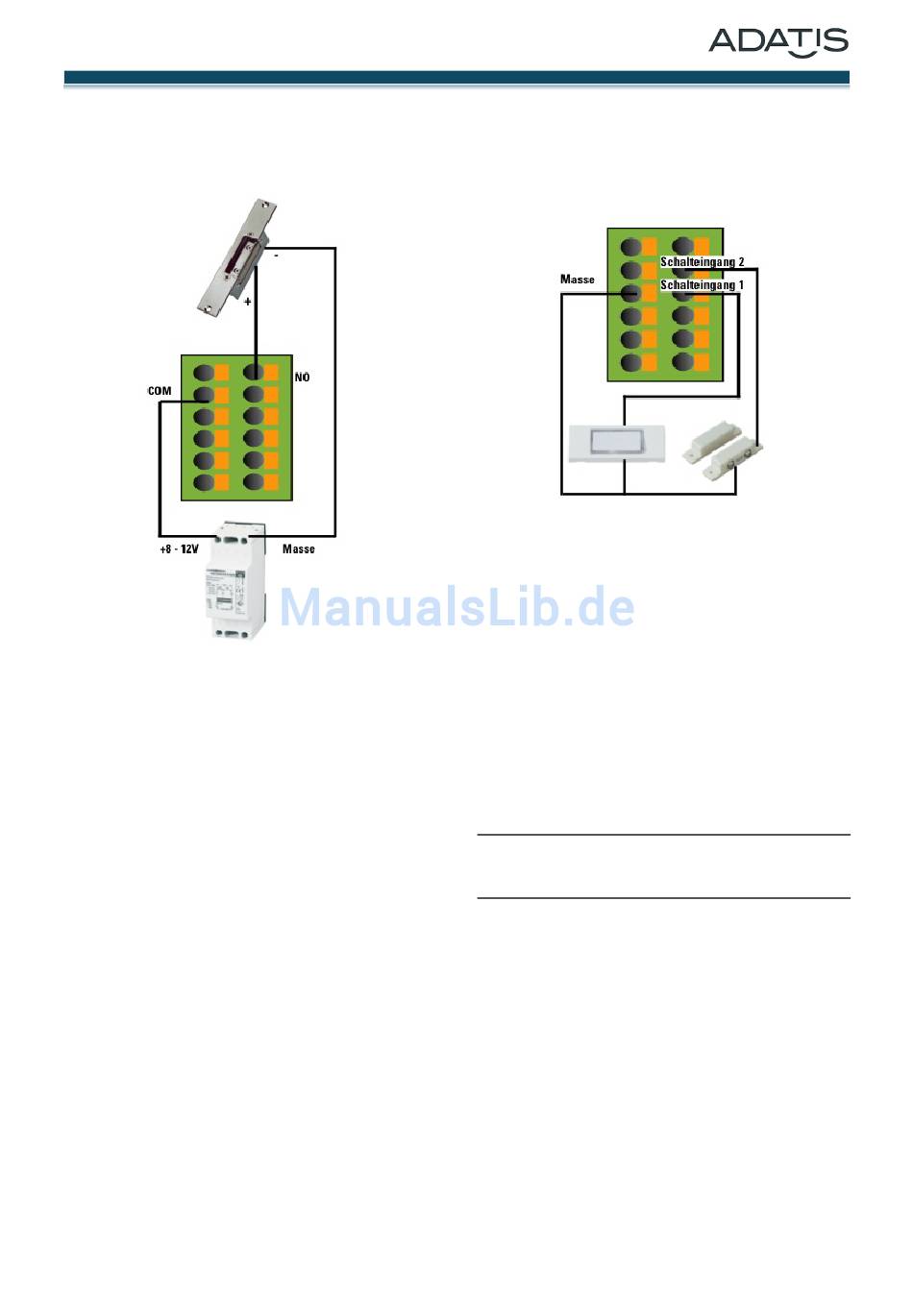

Im Folgenden ist beispielhaft der Anschluss eines elek-
trischen Türöffners an das Relais dargestellt:
Über die Browserkonfiguration kann die Funktionsweise
des Relais an die Aufgabe angepasst werden. Bei der
oben dargestellten Verbindung als Türöffner empfiehlt
sich eine monostabile Betriebsart mit einer Haltedauer
von ca. 2 Sekunden. Das Schalten des Relais kann mit
verschiedenen Ereignissen verknüpft werden, zum Bei-
spiel mit einer erfolgreichen Identifikation.
Schalteingänge
Das Gerät verfügt über 2 Schalteingänge zum Anschluss
von Klingelknöpfen, Türsensoren oder zur Verbindung
mit anderen Gewerken. Die Schalteingänge sind intern
im Gerät mit einer Spannung beaufschlagt, so dass die
Schalteingänge durch Verbindung nach Masse geschaltet
werden. Vor der Benutzung der Schalteingänge sind die-
se über die Browserkonfiguration zu aktivieren. Ggf.
muss der Aktivierungszustand abweichend eingestellt
werden.
Adatis GmbH & Co. KG
Die folgende beispielhafte Verschaltung zeigt den An-
schluss einer Klingel und eines Türsensors mit dem
Gerät:
Falls nur eine Schaltspannung zur Verfügung steht, kann
der Anschluss an die Schalteingänge über ein externes
Relais erfolgen.

Serielle Schnittstelle

Mit der seriellen Schnittstelle (wenn installiert) kann das
Gerät wie ein Kartenleser an eine be- stehende Infra-
struktur angeschlossen werden. Informieren Sie sich
beim Hersteller über die aktuell verfügbaren Protokolle.
Die Schnittstelle kann in 3 Modi betrieben werden:
RS-232:
RS-485:
RS-422:
Version 2.004
3-poliger Anschluss: RxD, TxD, Masse
full-duplex
2-poliger Anschluss: Tx+/Rx+, Tx-/Rx-
half-duplex
4-poliger Anschluss: Tx+, Tx-, Rx+, Rx-
full duplex
Seite 25 von 28
