Schmelzgerät Behälter
Standard-Kabelbaum
Förderschlauch
E 2014 Nordson Corporation
®
Fulfill Nachrüstsätze für andere als ProBlue Schmelzgeräte

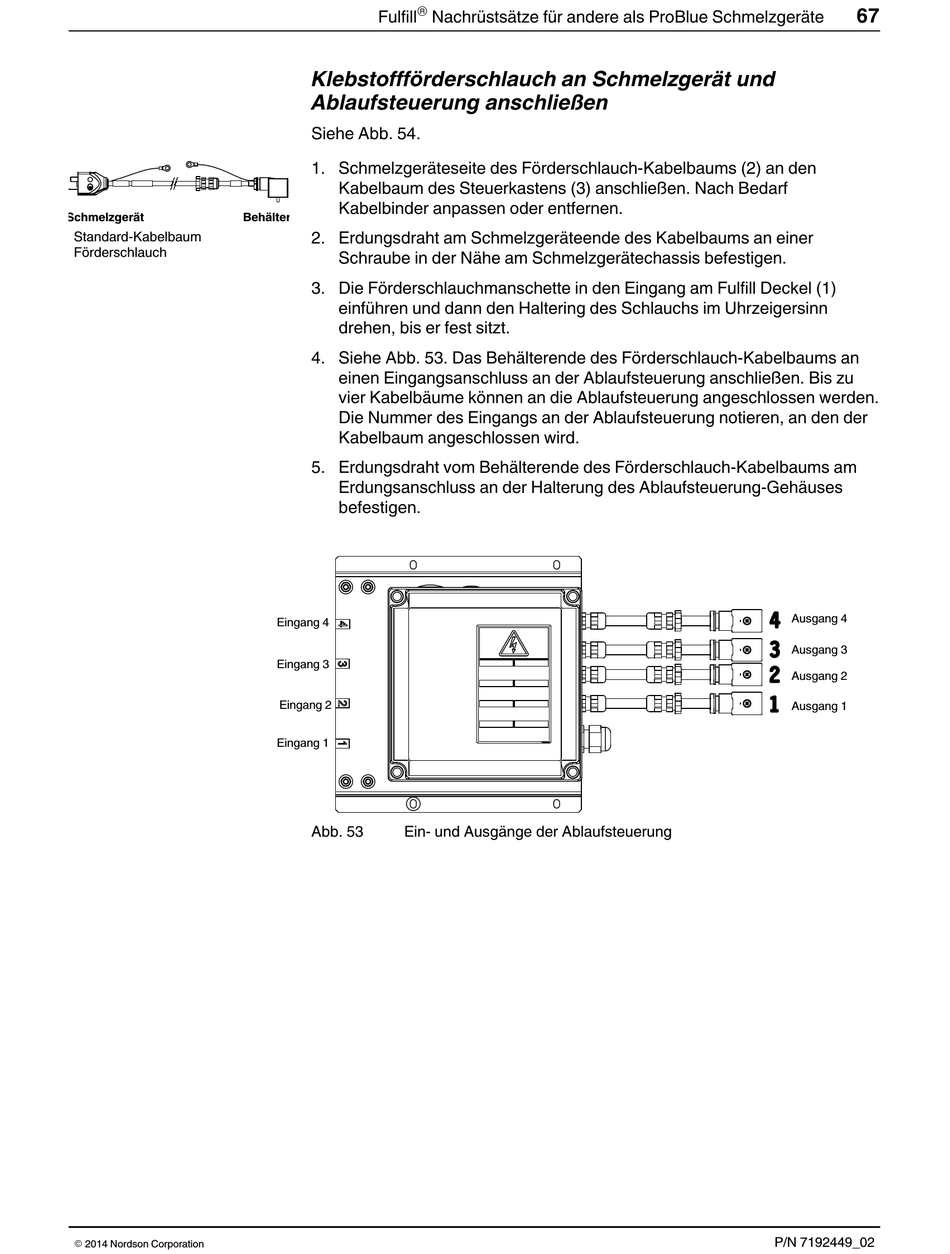

Klebstoffförderschlauch an Schmelzgerät und
Ablaufsteuerung anschließen
Siehe Abb. 54.
1. Schmelzgeräteseite des Förderschlauch-Kabelbaums (2) an den
Kabelbaum des Steuerkastens (3) anschließen. Nach Bedarf
Kabelbinder anpassen oder entfernen.
2. Erdungsdraht am Schmelzgeräteende des Kabelbaums an einer
Schraube in der Nähe am Schmelzgerätechassis befestigen.
3. Die Förderschlauchmanschette in den Eingang am Fulfill Deckel (1)
einführen und dann den Haltering des Schlauchs im Uhrzeigersinn
drehen, bis er fest sitzt.
4. Siehe Abb. 53. Das Behälterende des Förderschlauch-Kabelbaums an
einen Eingangsanschluss an der Ablaufsteuerung anschließen. Bis zu
vier Kabelbäume können an die Ablaufsteuerung angeschlossen werden.
Die Nummer des Eingangs an der Ablaufsteuerung notieren, an den der
Kabelbaum angeschlossen wird.
5. Erdungsdraht vom Behälterende des Förderschlauch-Kabelbaums am
Erdungsanschluss an der Halterung des Ablaufsteuerung-Gehäuses
befestigen.
Eingang 4
Eingang 3
Eingang 2
Eingang 1
Abb. 53 Ein- und Ausgänge der Ablaufsteuerung
67
Ausgang 4
Ausgang 3
Ausgang 2
Ausgang 1
