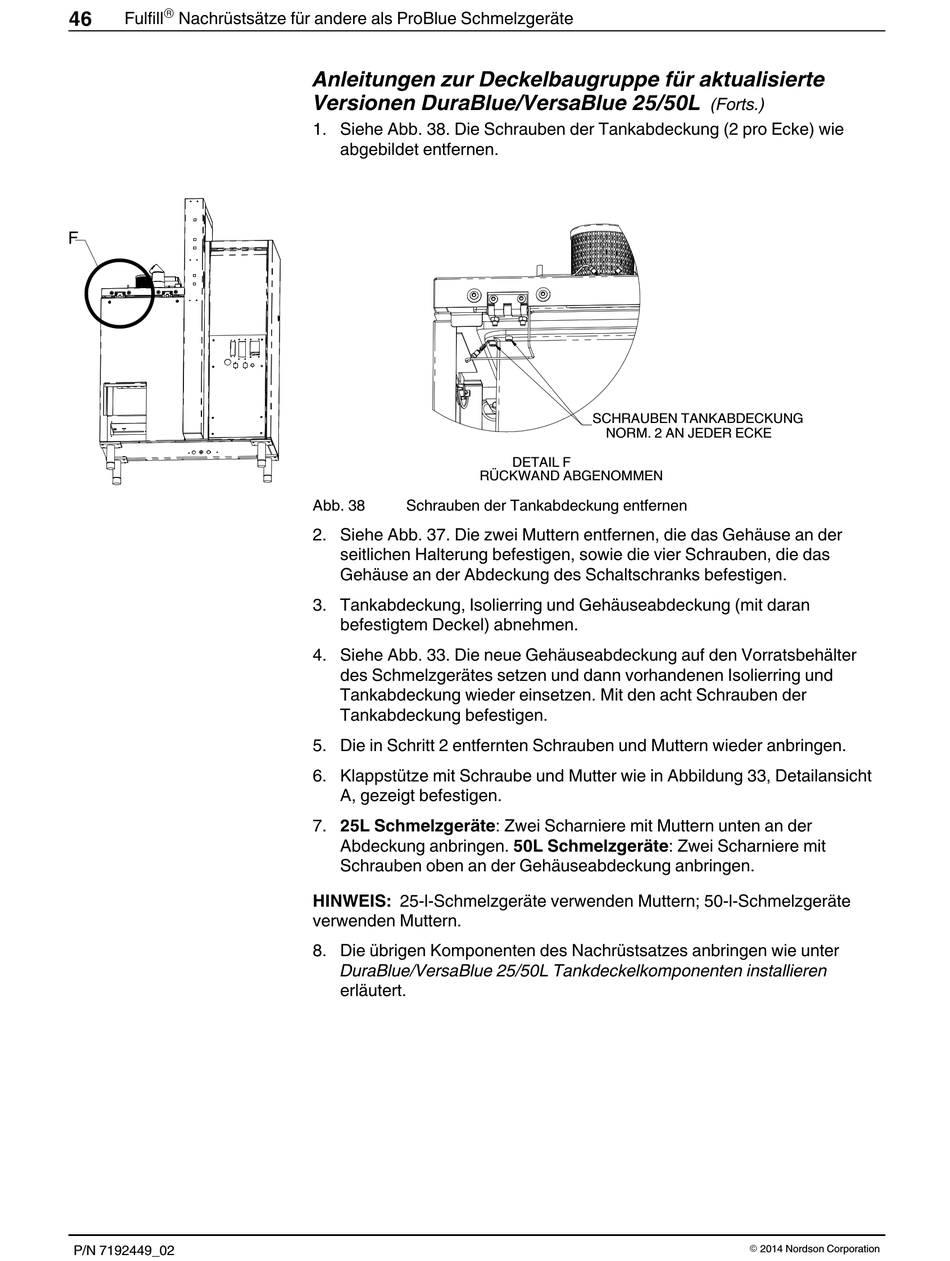

Nordson Fulfill Betriebsanleitung Seite 54

®
46 Fulfill Nachrüstsätze für andere als ProBlue Schmelzgeräte
F
P/N 7192449_02
Anleitungen zur Deckelbaugruppe für aktualisierte
Versionen DuraBlue/VersaBlue 25/50L
1. Siehe Abb. 38. Die Schrauben der Tankabdeckung (2 pro Ecke) wie
abgebildet entfernen.
RÜCKWAND ABGENOMMEN
Abb. 38 Schrauben der Tankabdeckung entfernen
2. Siehe Abb. 37. Die zwei Muttern entfernen, die das Gehäuse an der
seitlichen Halterung befestigen, sowie die vier Schrauben, die das
Gehäuse an der Abdeckung des Schaltschranks befestigen.
3. Tankabdeckung, Isolierring und Gehäuseabdeckung (mit daran
befestigtem Deckel) abnehmen.
4. Siehe Abb. 33. Die neue Gehäuseabdeckung auf den Vorratsbehälter
des Schmelzgerätes setzen und dann vorhandenen Isolierring und
Tankabdeckung wieder einsetzen. Mit den acht Schrauben der
Tankabdeckung befestigen.
5. Die in Schritt 2 entfernten Schrauben und Muttern wieder anbringen.
6. Klappstütze mit Schraube und Mutter wie in Abbildung 33, Detailansicht
A, gezeigt befestigen.
7. 25L Schmelzgeräte: Zwei Scharniere mit Muttern unten an der
Abdeckung anbringen. 50L Schmelzgeräte: Zwei Scharniere mit
Schrauben oben an der Gehäuseabdeckung anbringen.
HINWEIS: 25-l-Schmelzgeräte verwenden Muttern; 50-l-Schmelzgeräte
verwenden Muttern.
8. Die übrigen Komponenten des Nachrüstsatzes anbringen wie unter
DuraBlue/VersaBlue 25/50L Tankdeckelkomponenten installieren
erläutert.
SCHRAUBEN TANKABDECKUNG
NORM. 2 AN JEDER ECKE
DETAIL F
(Forts.)
