Pumpengehäuse; Baugruppe Pumpe/Schlauch - Nordson Fulfill Betriebsanleitung

®
18 Fulfill Nachrüstsätze für andere als ProBlue Schmelzgeräte
P/N 7192449_02

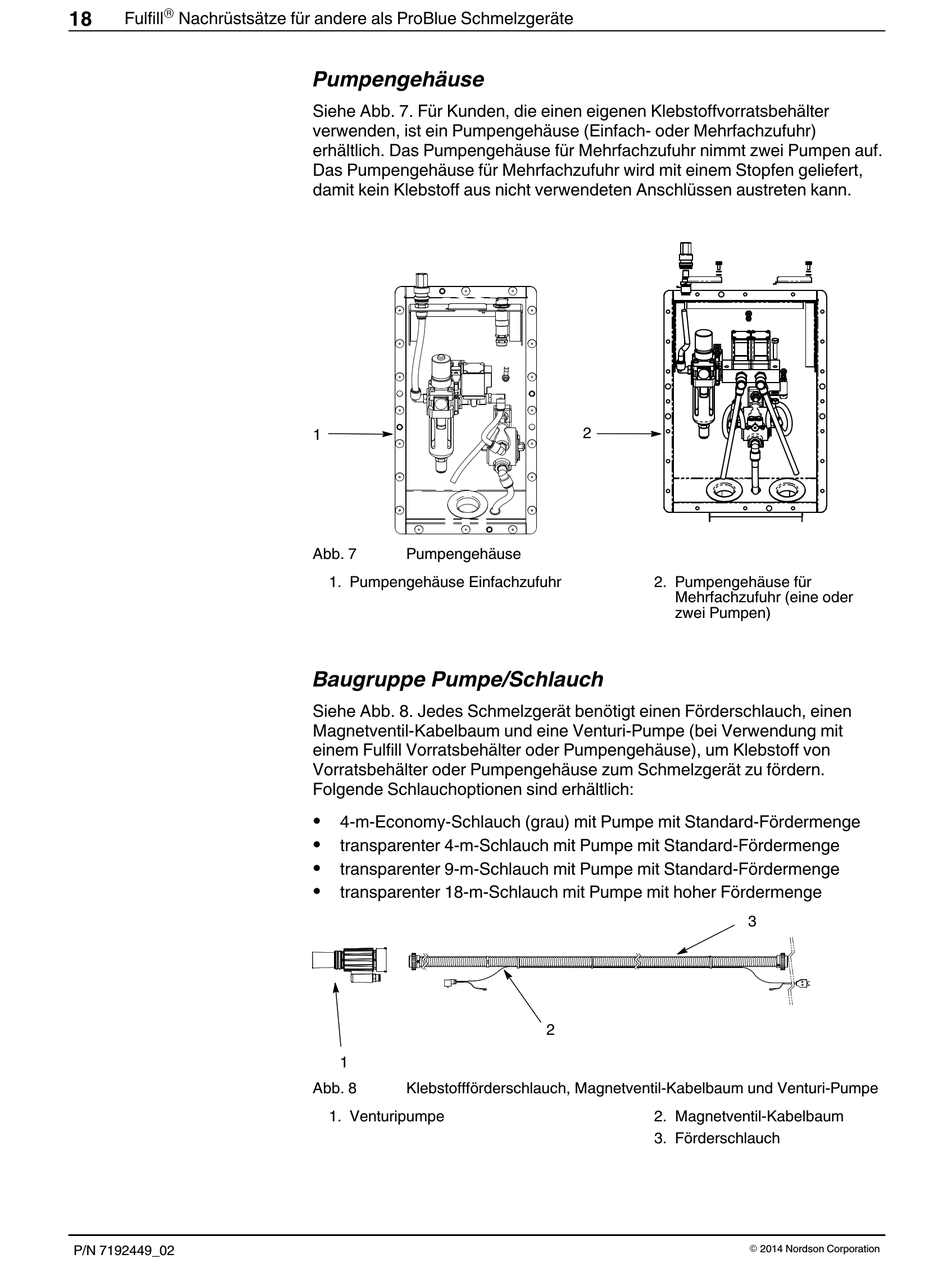

Pumpengehäuse
Siehe Abb. 7. Für Kunden, die einen eigenen Klebstoffvorratsbehälter
verwenden, ist ein Pumpengehäuse (Einfach- oder Mehrfachzufuhr)
erhältlich. Das Pumpengehäuse für Mehrfachzufuhr nimmt zwei Pumpen auf.
Das Pumpengehäuse für Mehrfachzufuhr wird mit einem Stopfen geliefert,
damit kein Klebstoff aus nicht verwendeten Anschlüssen austreten kann.
1
Abb. 7 Pumpengehäuse
1. Pumpengehäuse Einfachzufuhr

Baugruppe Pumpe/Schlauch

Siehe Abb. 8. Jedes Schmelzgerät benötigt einen Förderschlauch, einen
Magnetventil-Kabelbaum und eine Venturi-Pumpe (bei Verwendung mit
einem Fulfill Vorratsbehälter oder Pumpengehäuse), um Klebstoff von
Vorratsbehälter oder Pumpengehäuse zum Schmelzgerät zu fördern.
Folgende Schlauchoptionen sind erhältlich:
S
4-m-Economy-Schlauch (grau) mit Pumpe mit Standard-Fördermenge
S
transparenter 4-m-Schlauch mit Pumpe mit Standard-Fördermenge
S
transparenter 9-m-Schlauch mit Pumpe mit Standard-Fördermenge
S
transparenter 18-m-Schlauch mit Pumpe mit hoher Fördermenge
1
Abb. 8 Klebstoffförderschlauch, Magnetventil-Kabelbaum und Venturi-Pumpe
1. Venturipumpe
2
2. Pumpengehäuse für
Mehrfachzufuhr (eine oder
zwei Pumpen)
2
2. Magnetventil-Kabelbaum
3. Förderschlauch
3
E 2014 Nordson Corporation
