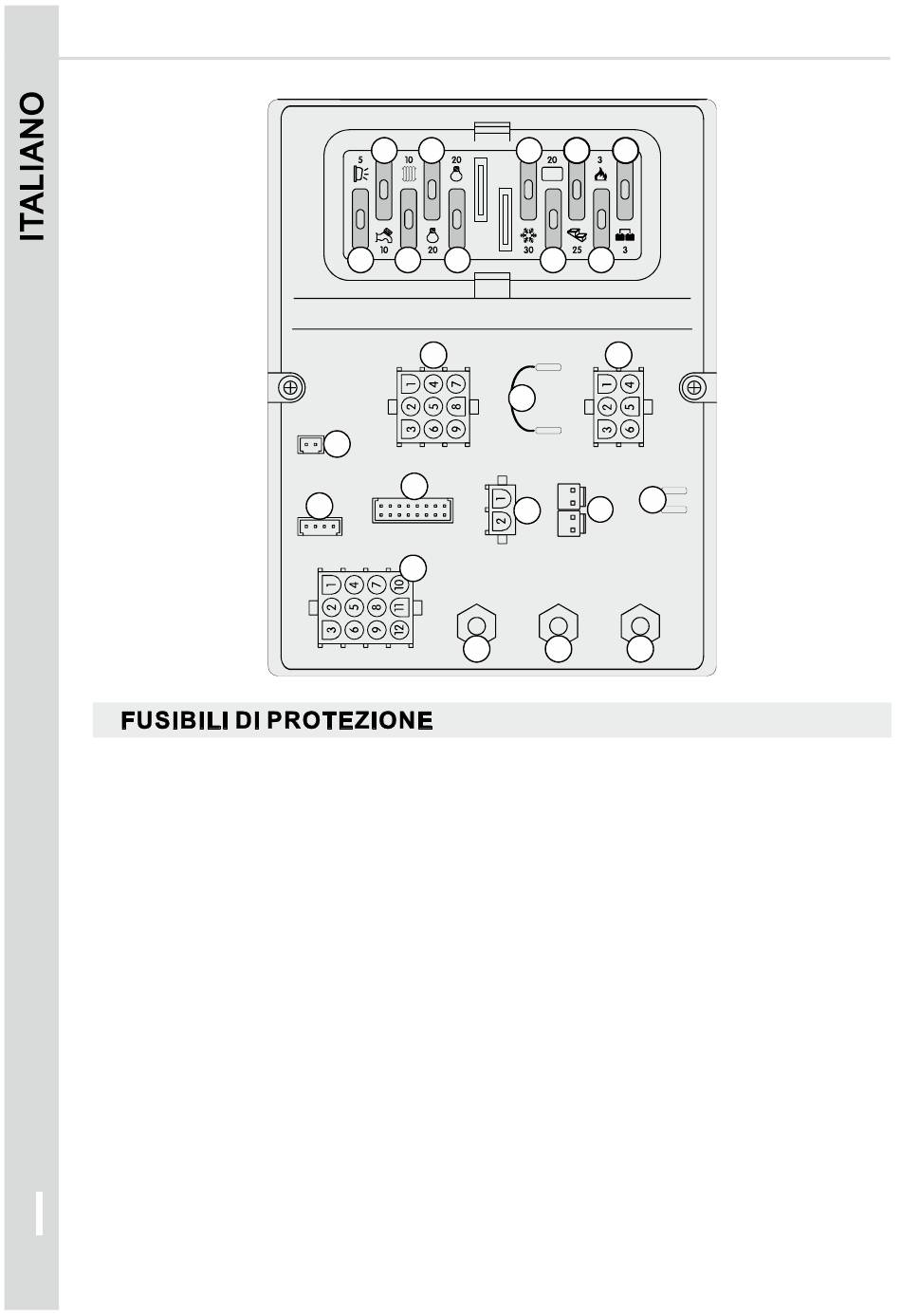

QUADRO DI DISTRIBUZIONE "DS300"
1)
Fusibile 5A per l' alimentazione della luce esterna, dipende dall'interruttore
automaticamente con il motore in moto.
2)
Fusibile 10A per l' alimentazione della pompa acqua, dipende dall'interruttore
3)
Fusibile 10A per l' alimentazione della stufa/boiler, dipende dall'interruttore luci (PC200) o dal pulsante
generale utenze (PC100).
4)
Fusibile 20A per l' alimentazione del gruppo luci "A", dipende dall'interruttore luci (PC200) o dal
pulsante generale utenze (PC100).
5)
Fusibile 20A per l' alimentazione del gruppo luci "B", dipende dall'interruttore luci (PC200) o dal
pulsante generale utenze (PC100).
B
Fusibile 30A per l' alimentazione del frigo 12V AES e trivalente. Il frigo trivalente si spegne
automaticamente con il motore fermo.
7)
Fusibile 20A per l'alimentazione ausiliaria (regolatore solare), collegata direttamente alla batteria
servizi (B2).
8)
Fusibile 25A per l'alimentazione del gradino elettrico, collegata direttamente alla batteria servizi (B2).
9)
Fusibile 3A per l'alimentazione del gas (frigo, cucina, valvola boiler ecc.), collegata direttamente alla
batteria servizi (B2).
10) Fusibile 3A per la protezione dell'uscita OUT D+ simulata.
I
11) Collegamento frigo AES - Ponte per l'esclusione del relè frigo trivalente, serve per collegare il frigo AES
direttamente alla batteria servizi (B2).
12) Uscita simulata D+ alternatore per il comando di: gradino elettrico, frigo AES, valvola scarico elettrica,
8
rientro antenna elettrica.
2
4
B
A
1
3
5
14
1 2
13
17
8
1
16
16
9
1 2 3 4
19
-B2
20
6
8
10
AUX
7
9
15
11
12
1 B
8
18A
+B2
+B1
21
22
luce esterna
e si spegne
pompa acqua
.
