Kontroll Panel " Pc200 - Cbe Pc100 Bedienungsanleitung

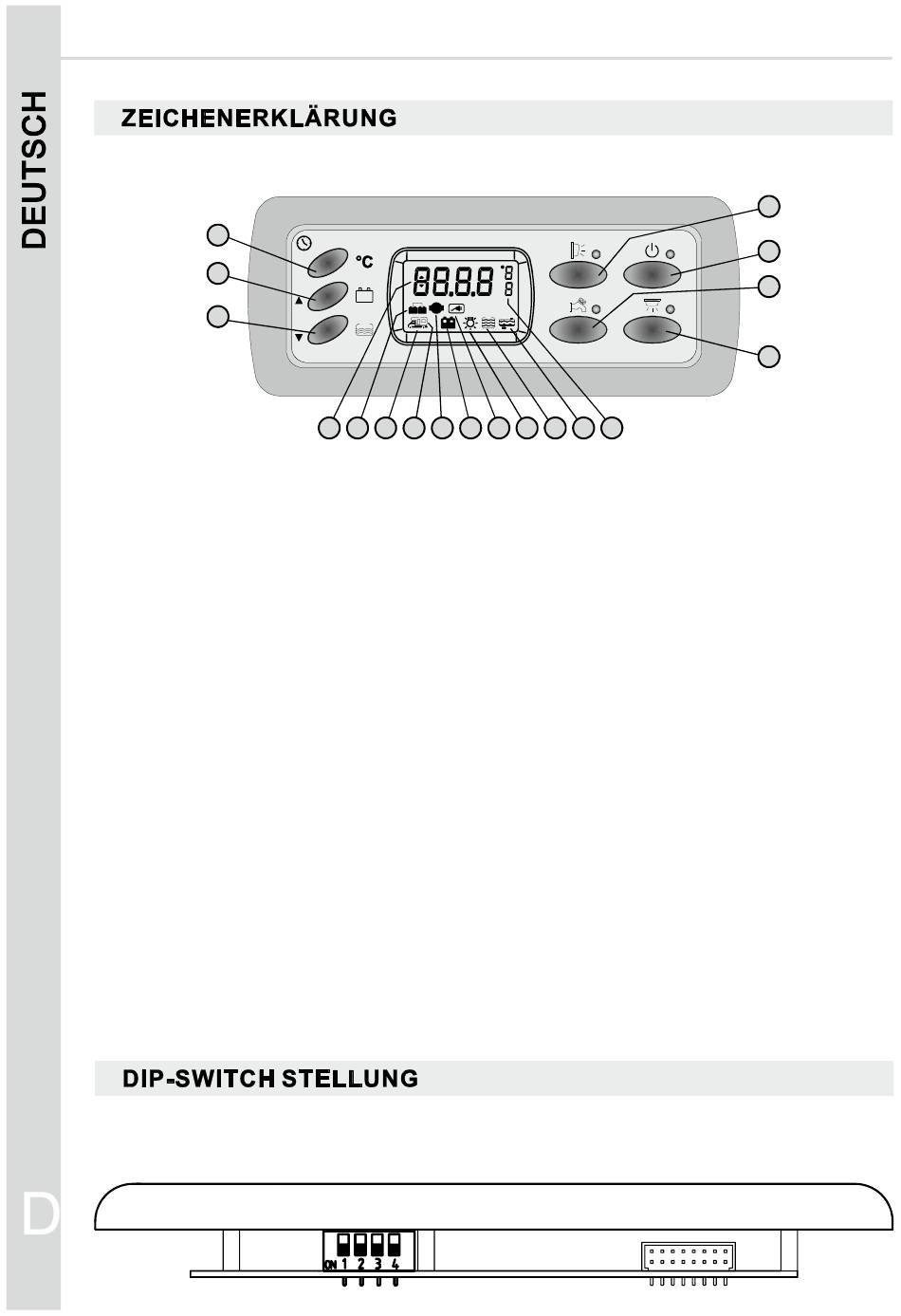

KONTROLLPANE L "PC
1)
Taster für die Überwachung der Innen- u. Aussentemperatur und für die Uhr Einstellung.
2)
Taster für die Überwachung der Aufbaubatterie- u. Fahrzeugbatteriespannung und für die Uhr-Einstellung.
3) Drücker für die Überwachung der Frischwasserstände und für die Uhr-Einstellung.
4)
Vorzeltlicht Schalter, bei Motor an geht das Vorzeltlicht automatisch aus.
5) Hauptschalter (siehe Tiefentladungsschutz).
6)
Schalter für die Ein- u. Ausschaltung der Pumpe.
7) Schalter für die Ein- u- Ausschaltung der Lichter
8)
Digitale Anzeige der gewünschten Test.
9)
Signalisiert das Batterieparallel bei Motor an.
10) Signalisiert das Test der Fahrzeugbatterie (B1), das Blinklicht signalisiert das leere Batterie Alarm.
11)
Signalisiert das Test der Verbraucherbatterie (B2), das Blinklicht signalisiert das leere Batterie Alarm.
12) Signalisiert die Beladung der Fahrzeug- u. Verbraucherbatterie durch Lichtmaschine.
13) Signalisiert das Test oder das Alarm der Batterien mit den Symbolen 10 oder 11.
14)
Signalisiert das 230V angeschaltete Netz.
15) Signalisiert die minimale Spannungsüberwachungseinrichtung an.
16)
Signalisiert das Test des Frischwassertanks, das Blinklicht signalisiert Frischwassertank Alarm (leer).
17) Das Blinklicht signalisiert voll Abwassertank Alarm.
18)
Signalisiert die verschiedenen Maßeinheiten: U=Volt,°C und von dem Temperatur-Zeichen I=Innentemp.
E=Aussentemperatur.
VORSICHT: Die Uhr wird von der Aufbau-Batterie (B2) versorgt.
Anmerkung: die untergezeigte Stellung nicht ändern.
D
20
1
2
3
8
Wenn die Aufbaubatterie ausgeklemmt ist, kann die Uhr - ohne Anzeige - 2 Wochen lang
weiterfunktionieren.
E 200
G
10
9 11 12 13 14 15
und der Heizung/Boiler
"
16 17 18
.
4
5
6
7
