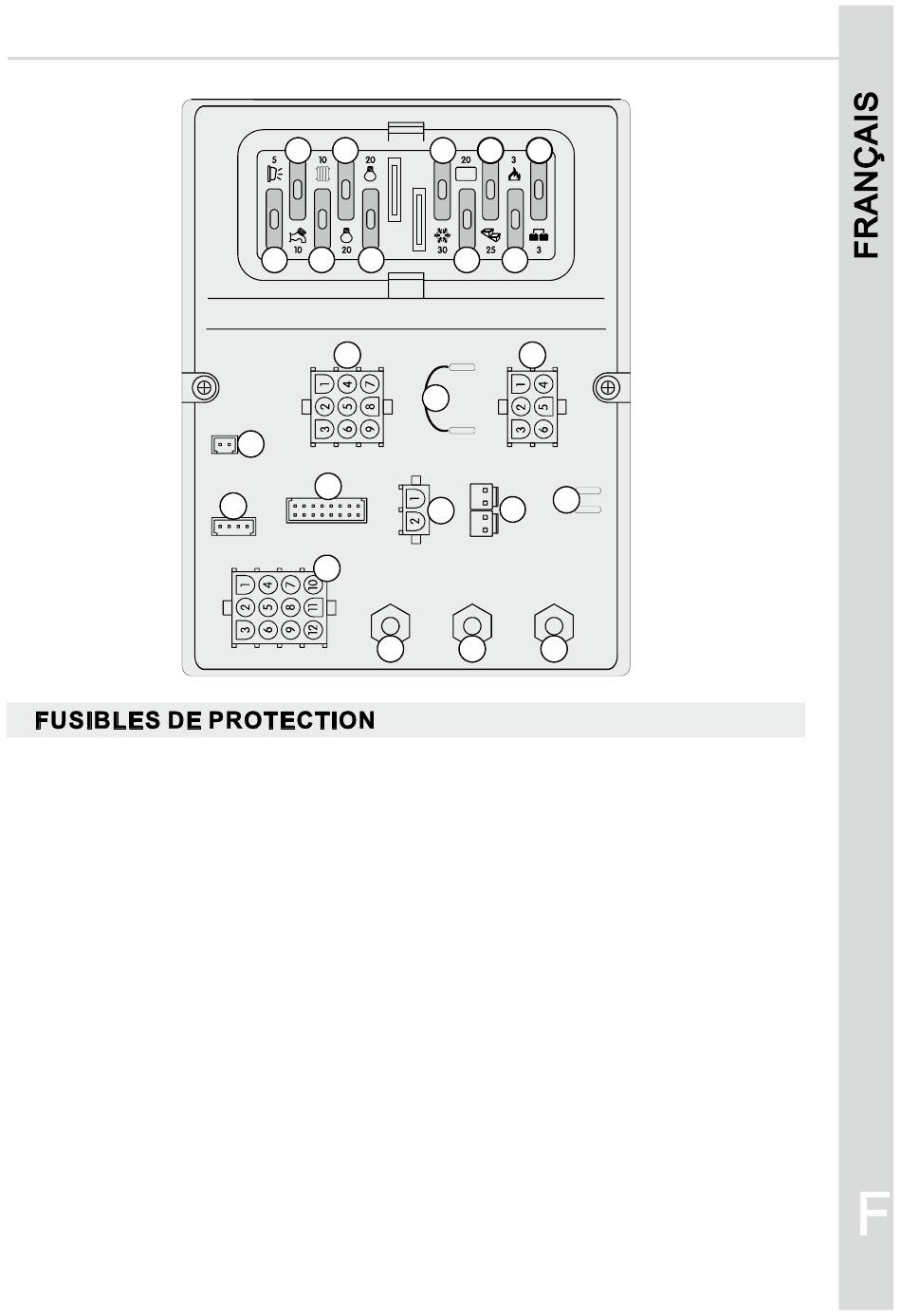

TABLEAU DE DISTRIBUTION "DS
1) Fusible 5A pour l'alimentation de la lumière exteriéur, il dépend du lumière exterièure interrupteur et il
s'éteigne automatiquement avec moteur démarré.
2) Fusible 10A pour l'alimentation de la pompe eau, il dépend de l'interrupteur pompe.
3) Fusible 10A pour l'alimentation du chauffage / boiler, il dépend de l'interrupteur lumiéres (PC200) ou de
bouton général (PC100)
4) Fusible 20A pour l'alimentation du groupe lumiére "A", il dépend de l'interrupteur lumiéres (PC200) ou
de bouton général
5) Fusible 20A pour l'alimentation du groupe lumiére "B", il dépend de l'interrupteur lumiéres (PC200) ou
de bouton général
6) Fusible 30A pour l'alimentation du frigo 12V AES et à absorbtion, il s'éteigne automatiquement avec
moteur arrêté.
7) Fusible 20A pour l'alimentation auxiliaire (limiteur de charge panneau solaire), il dépend directement
de la B2.
8) Fusible 25A pour l'alimentation du marche-pied électrique, il dépend directement de la batterie service
(B2).
9) Fusible 3A pour l'alimentation du gaz (grigo, cuisine, vanne boiler etc.), il dépend directement de la
batterie service (B2).
10) Fusible 3A pour la protection de la sortie OUT D+ simulée.
11) Branchement frigo AES;
B2 le frigo AES.
12) Sortie simulée D+ alternateur pour le contrôle de: marchepied électrique, frigo AES, vanne de vidange
électrique, rentrée antenne électrique.
2 4
A
1
3
14
1 2
13
17
8
16
16 9
1 2 3 4
19
.
(PC100) .
(PC100) .
Pont exclusion relais frigo à absorbtion, il sert pour brancher directement à la
6 8
AUX
B
5 7 9
15
11
1
1 B 8
18A
-B2 +B2
20 21
300 "
10
12
+B1
22
F
29
