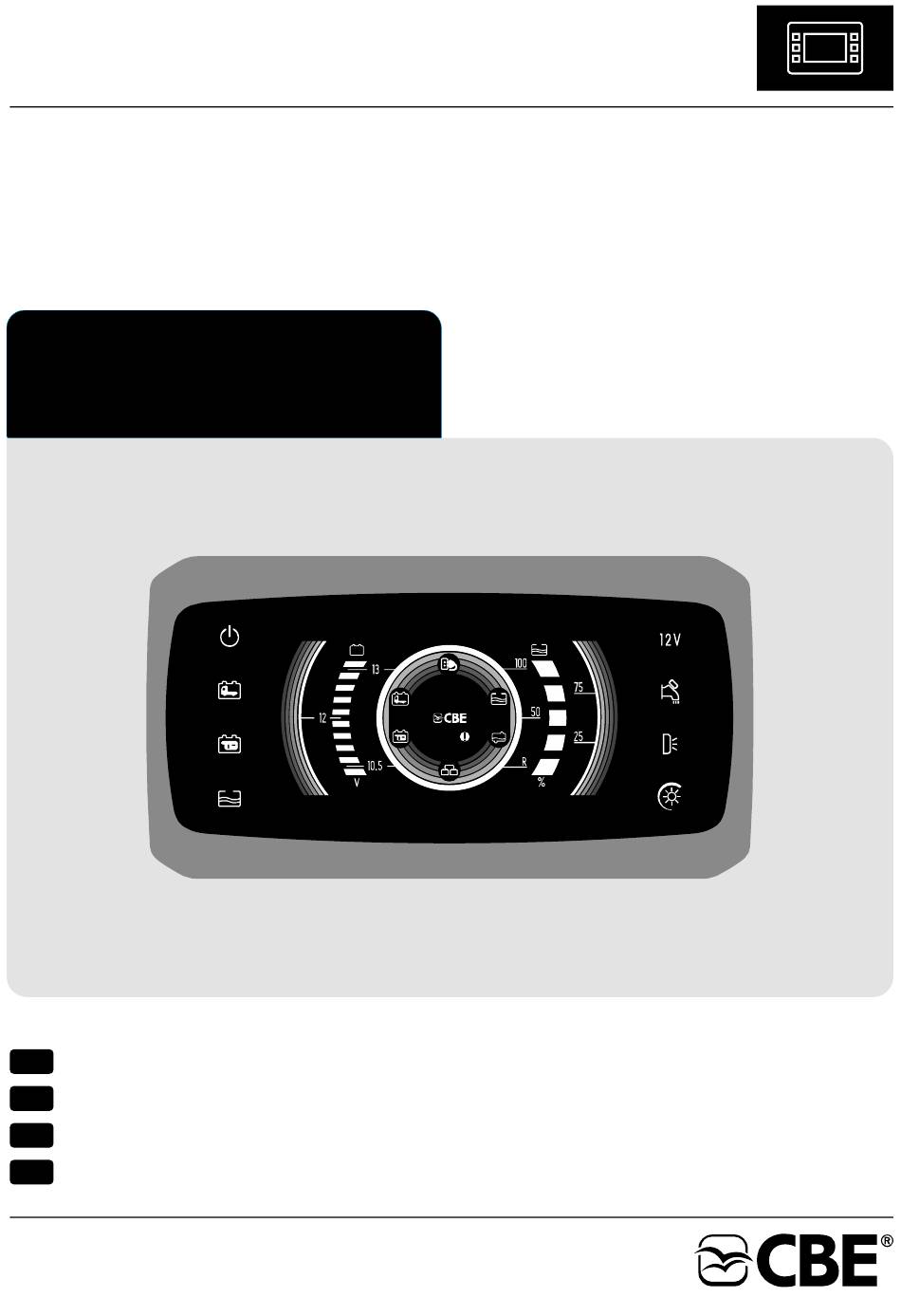

- Seite 1 NEW TECHNOLOGY PL10-ST ISTRUZIONI D’USO USER’S MANUAL BEDIENUNGSANLEITUNG INSTRUCTIONS D’EMPLOI ed. 04/2024 cod. 000580 Rev.00 ELECTRONICS FOR CARAVANNING...
- Seite 4 KONTROLL PANEL “PL10-ST” Beschreibung Funktionen VERTEILUNGSMODUL “DL30-ST” Sicherungen Anschlüsse EINBAUPLAN “PL10-ST” SCHALTPLAN “DL30-ST” Elements principaux du systeme electrique Conseils et controles PANNEAU DE COMMANDE “PL10-ST” Descriptions ctions TABLEAU DE DISTRIBUTION “D L30-ST ” Fusibles de protection Branchement SCHEMA D’ INSTALLATION “PL10-ST”...
-
Seite 17: Hauptelemente Der Elektrischen Anlage
HAUPTELEMENTE DER ELEKTRISCHEN ANLAGE > KONTROLLPANEL “PL10-ST” - Steuerung der Verbraucher, Batterie-Test, Tank-Test. > 12V VERTEILUNGSMODUL “DL30- ST - Hauptrelais, Kühlschrankrelais, Pumpenrelais, ” Ladungseinrichtung B1, Schutzsicherungen. > SONDE MIT STÄBEN - misst den Inhalt des Frischwasser-Tanks, -Stände Visualisierung > SONDE MIT SCHRAUBEN “SSP” - LED-Anzeige Vollstand Abwassertank >... -
Seite 18: Kontroll Panel "Pl10-St
KONTROLL PANEL “PL10-ST” BESCHREIBUNG 8) Taste zur Einstellung der Intensität der LED- Haupttaster ON/OFF zur Steuerung der Ver braucher (Drücken ca. 2 Sekunden um ein- oder Hintergrundbeleuchtung bei Dunkelheit: siehe auszuschalten). D as Blinken der zeigt an, auch DÄMMERUNGSFUNKTION ). -
Seite 19: Funktionen
Aufladung (Nennstrom 4 A) der Fahrzeug batterie elektrische Trittstufe und die direkt von der B2 (B1) in folgenden Fällen: versorgten Verbraucher, ausgeschlossen. - bei anliegendem 230V-Netz und eingeschaltetem CBE-Ladegerät. AUTOMATISCHE SCHALTUNG VORZELTLEUCHTE AUFBAUBATTERIE WIEDERAUFLADUNG Ein Automatismus schaltet d Vorzeltleuchte bei... -
Seite 20: Verteilungsmodul "Dl30-St
VERTEILUNGSMODUL “D L30 ST ” SICHERUNGEN “ SOS - ” Sicherung zum direkten Speisen aller 0A Sicherung für die Versorgung der Aux- Ausgang “R ”. Verbraucher Lichtgruppe Heizung / Boiler Wasserpumpe Aux-Ausgang “RH ” durch 10A Sicher ung für die Versorgu ng de r die Service-Batterie B2 durch Deaktivieren der “... -
Seite 21: Anschlüsse
+ Ausgang Trittstufe, direkt “ B2” 5-6) + Ausgang Gasverbraucher (Kühlschrank, Küche, ...) TERMISCHE (direkt “ B2”) SICHERUNG* SIGNAL + Signaleingang “S” Netz, das aus dem CBE Ladegerät kommt. SIGNAL Signaleingang “D+” (+). Signaleingang Motorstarter Schlüsselkontakt (+). Signaleingang “Side Marker” (-). - Seite 22 ANSCHLÜSSE NICHT BELEGT TANKSONDE Zum Anschluss am Frischwassertanksonde. MASSE Masse zum Anschluss der Masseleitungen von den Verbrauchern MASSE Zum Anschluss am Minuspol Aufbaubatterie (B2) oder am Chassis. VERBRAUCHERBATTERIE Zum Anschluss am Pluspol von der Verbraucherbatterie. FAHRZEUGBATTERIE Zum Anschluss am Pluspol von der Fahrzeugbatterie.
-
Seite 29: Schema D'installazione "Pl10-St
INSTALLATION “PL10-ST”... -
Seite 30: Schema Elettrico "Dl30-St
