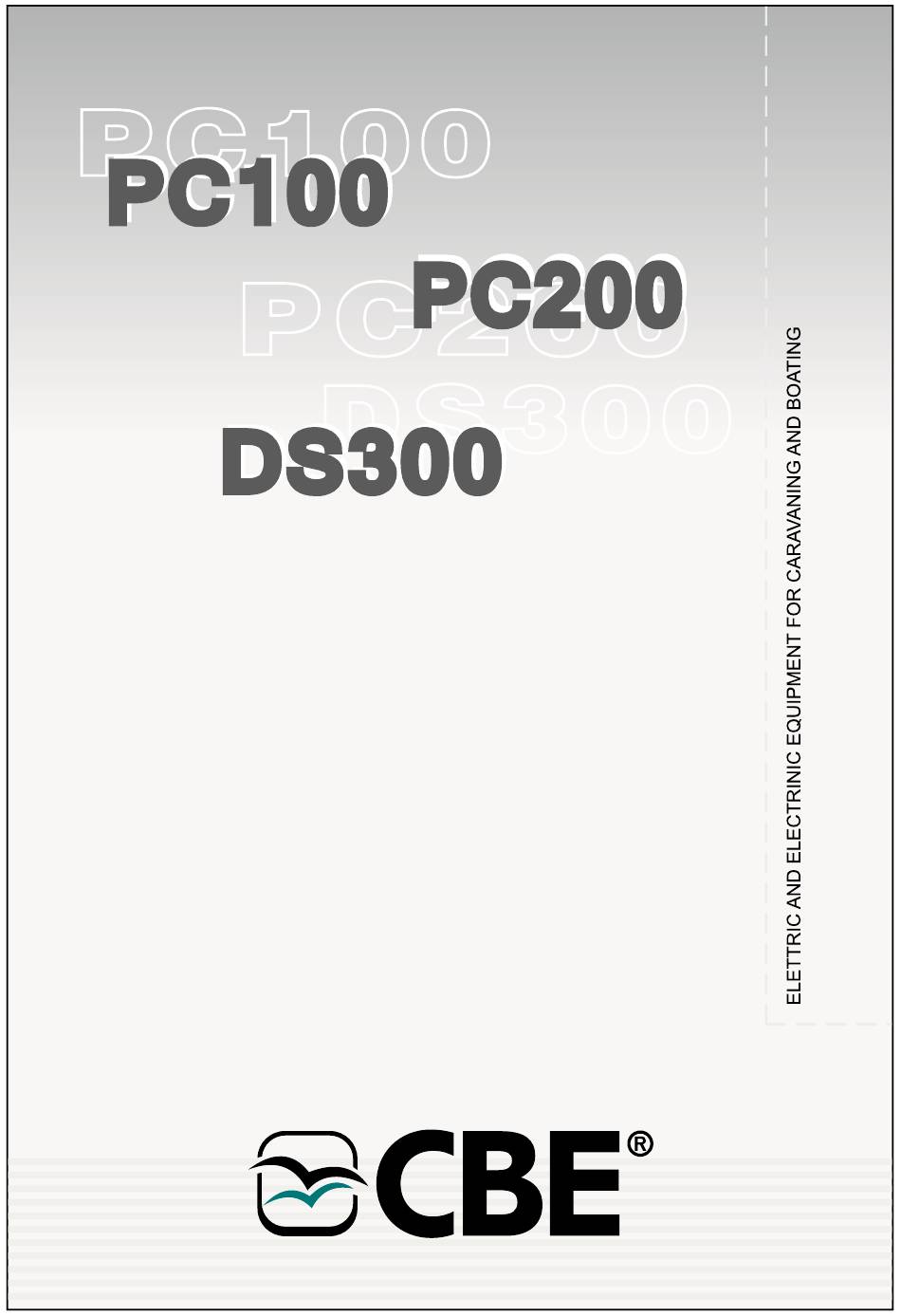

- Seite 1 ISTRUZIONI D’USO BEDIENUNGSANLEITUNG USER’S MANUAL INSTRUCTIONS D’EMPLOI Ed.10/2019 cod. 000162 Rev.07...
- Seite 3 SCHEMA DI NSTALLAZIONE “PC100” ....SCHEMA ELETTRICO “PC100” ......33 SCHEMA DI NSTALLAZIONE “PC 00”...
- Seite 18 KONTROLLPANEEL - steuerung der Verbraucher, Batterie-Test, Tanks-Test, (PC100 und PC200) - Temperaturen-Test, Uhr (nur bei “PC200”). 12V VERTEILUNGS-MODUL “DS-300” - Hauptrelais, Batterie-Parallel Relais (12V - 70A), Kühlschrankrelais, Pumpenrelais, Ladungseinrichtung B1, Schutztsicherungen. BATTERIELADEGERÄT - Lädt die Batterie in Puffbetrieb auf. ELEKTRONISCHE SONDE - Mißt das Niveau des Wassertanks, Anzeige in “%”. (nur bei “...
- Seite 19 KONTROLLPANE L “PC ” Taster für die Überwachung des Frischwassertanks. Taster für die Überwachung der Verbraucherbatterie (B2). Taster für die Überwachung der Fahrzeugbatterie (B1). Led signalisiert den Test des Frischwassertanks, das Blinken signalisiert den Alarm leerer Tank. Leds signalisieren das Niveau des Frischwassertanks. Led signalisiert den Test des Abwassertanks, das Blinken signalisiert den Alarm voller Tank.
- Seite 20 KONTROLLPANE L “PC ” Taster für die Überwachung der Innen- u. Aussentemperatur und für die Uhr Einstellung. Taster für die Überwachung der Aufbaubatterie- u. Fahrzeugbatteriespannung und für die Uhr-Einstellung. Drücker für die Überwachung der Frischwasserstände und für die Uhr-Einstellung. Vorzeltlicht Schalter, bei Motor an geht das Vorzeltlicht automatisch aus. Hauptschalter (siehe Tiefentladungsschutz).
- Seite 21 MINIMALE SPANNUNG ÜBERWACHUNG Eine elektronische Einrichtung schaltet alle 12V Verbraucher aus, wenn die Verbraucherbatterie die minimale Spannung von 10V erreicht. Es ist möglich die Verbraucher für ungefähr eine Minute wiedereinzustellen, indem man den Hauptschalter ein- und ausschaltet. Bei Spannung höher als 12V schalten die Verbraucher automatisch an.
- Seite 22 10A Sicherung für die Versorgung der Wasserpumpe, sie hängt vom Wasserpumpeschalter ab. 10A Sicherung für die Versorgung der Heizung/Boiler, sie hängt vom Lichtschalter (PC200) oder vom Haupt taster (PC100) 20A Sicherung für die Versorgung der Lichtgruppe “A”, sie hängt vom Lichtschalter (PC200) oder vom Haupt taster (PC100) 20A Sicherung für die Versorgung der Lichtgruppe “B”, sie hängt vom Lichtschalter...
- Seite 23 FRISCHWASSERTANKSONDE Zum Anschluss am Frischwassertanksonde. KONTROLLPANEEL Zum Anschluss am 16-poligen Stecker vom “KontrollPaneel”. SIGNAL (MÖGLICHKEIT “A” + Signaleingang Motorstarter Schlüsselkontakt. + Signaleingang “S” Netz, das aus dem CBE Ladegerät kommt. SIGNAL (MÖGLICHKEIT B ) “ ” Signaleingang “D+” negativ (-) + Signaleingang Motorstarter Schlüsselkontakt.
- Seite 24 FAHRZEUG BATTERIE (B1) MITLADUNG ittels Ladegerät: Eine elektronische Einrichtung (die vom Mikroprozessor gesteuert wird) erlaubt eine itladung ( nennstrom 2 A) von der Fahrzeug-Batterie B1 . System gibt aber Priorität der Verbraucherbatterie (B2). AUFBAUBATTERIE WIEDERAUFLADUNG (B2) a) mittels Lichtmaschine: Über das Trenn-Relais wenn Motor läuft...
- Seite 36 I dati riportati nei fogli di istruzioni possono subire modifiche senza preavviso alcuno, questo è dovuto alle continue migliorie tecniche. I disegni e i testi riprodotti sono proprietà della CBE. E' vietata la riproduzione integrale o parziale e la comunicazione a terzi senza l'autorizzazione scritta.
