Argo GENERA Installationsanleitung Seite 18

4 - Rohranschlüsse
DE
Allgemeines
Die Installation muss gemäß den geltenden Vorschriften vorgenommen werden.
MINIMALER SYSTEMVOLUMENSTROM
HINWEIS!
Ein unterdimensioniertes System kann
Produktschäden sowie Betriebsstörungen
verursachen.
Jedes System muss individuell dimensioniert werden, damit es für den empfohlenen Systemvolumenstrom ausgelegt
ist. Die Anlage muss so dimensioniert sein, dass sie zumindest für den minimalen Enteisungsvolumenstrom bei einem
Pumpenbetrieb von 100 % ausgelegt ist.
Mindestvolumenstrom
während der Enteisung
(100% Pumpengeschwindi-
gkeit (l/h)
600
Die maximale Rücklauftemperatur für die Wärmepumpe beträgt etwa 65 °C. Die Ausgangstemperatur von der Wärme-
pumpe liegt
bei ca. 75 °C.
Die Wärmepumpe ist auf der Heizungsseite nicht mit Absperrventilen ausgerüstet. Diese müssen montiert werden, um
etwaige zukünftige Servicearbeiten zu erleichtern. Die Rücklauftemperatur wird vom Rücklauffühler begrenzt.
WASSERMENGEN
Beim Anschluss der Wärmepumpe wird für eine ordnungsgemäße Wärmeübertragung ein freier Durchfl uss in der Kli-
maanlage empfohlen. Dies kann durch den Einsatz eines Bypassventils erreicht werden. Wenn ein freier Durchfl uss
nicht gewährleistet werden kann, empfi ehlt sich der Einbau eines Pufferspeichers.
Wassermindestvolumen
MODELLE
ANGHP06S
ANGHP08S
ANGHP12S
HINWEIS!
Das Rohrsystem muss durchgespült worden
sein, bevor die Wärmepumpe angeschlossen
wird; anderenfalls können die enthaltenen
Komponenten durch Verunreinigungen
beschädigt werden.
Symbol Bedeutung
Absperrventil
Ausdehnungsgefäß
Filter
Manometer
P
Sicherheitsventil
Umschaltventil
Kleinsterempfohlener
Rohrdurchmesser (DN)
WASSER-VOLUMEN
50 l
100 l
Symbol
Kleinsterempfohlener
Rohrdurchmesser (mm)
25

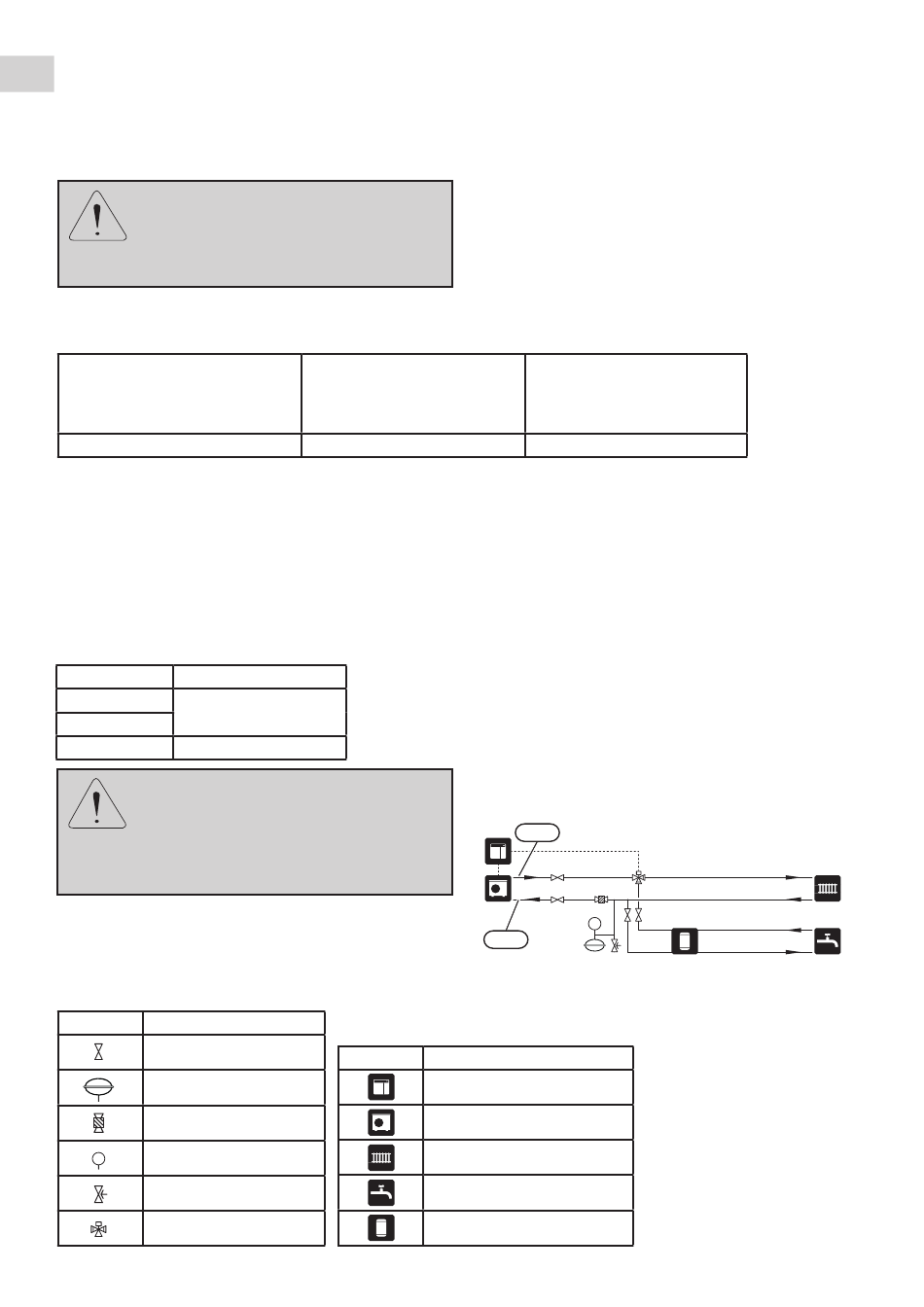

SYSTEMDIAGRAMM
Prinzipien von Systemen mit Warmwasser- und Heizsy-
stemen.
XL1
XL2
XL1: Heizungsanschluss (Vorlauf)
XL2: Heizungsanschluss (Rücklauf)
Bedeutung
Steuermodul
Luft/Wasser-Wärmepumpe
Heizkörpersystem
Brauchwasser
Warmwasserspeicher
18
28
P
