AIM06EMX

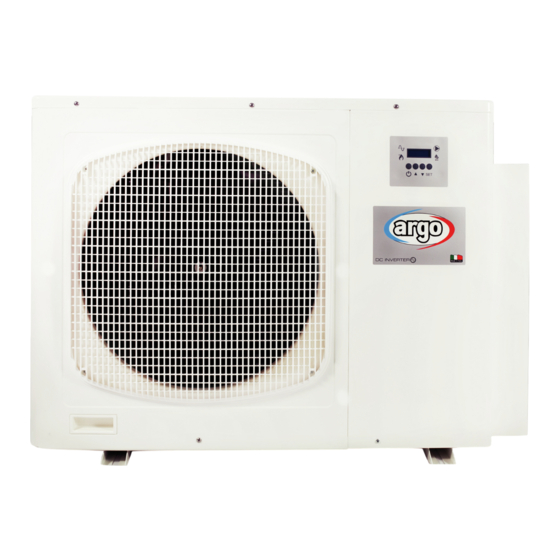

Monobloc Wärmepumpe - Luft / Wasser Inverter
Mittel-Temperatur - Kältemittel R 410 A
Bomba de calor monobloque Inverter aire / agua
Media temperatura - Fluido refrigerante R 410 A
Bomba de calor monobloco Inverter ar / água
Temperatura media - Fluido refrigerante R 410 A
AIM
AIM08EMX
AIM11EMX
AIM11EMX3PH
37.4255.179.01
06/2018
INSTALLATIONS-
DE
ANLEITUNGEN
INSTRUCCIONES
ES
DE INSTALACIÓN
INSTRUÇÕES DE
PT
INSTALAÇÃO
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Argo AIM06EMX
Inhaltszusammenfassung für Argo AIM06EMX
- Seite 1 ANLEITUNGEN INSTRUCCIONES DE INSTALACIÓN INSTRUÇÕES DE INSTALAÇÃO AIM08EMX AIM06EMX AIM11EMX AIM11EMX3PH Monobloc Wärmepumpe - Luft / Wasser Inverter Mittel-Temperatur - Kältemittel R 410 A Bomba de calor monobloque Inverter aire / agua Media temperatura - Fluido refrigerante R 410 A Bomba de calor monobloco Inverter ar / água...
-
Seite 2: Inhaltsverzeichnis
KONFORMITÄTSERKLÄRUNG Dieses Produkt ist mit -Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht: – LVD n . 2014/35/EU (Standard: EN60335-2-40:2003 (incl . Corr .:2006) + A11:2004 + A12:2005 + A13:2012 + A1:2006 + A2:2009 mit EN 60335-1:2012) (einschließlich Korrektur:2014) + A11:2014) . –... -
Seite 3: Besondere Vorsichtsmassnahmen
Fragen Sie um Rat, wenn das notwendig ist Diese Anleitungen sind für die meisten Einbauten und Wartungsbedingungen ausreichend . Wenn Sie wegen eines besonderen Problems Rat benötigen, wenden Sie bitte an unser Verkaufs-/Wartungsbüro oder Ihren autorisierten Händler . Im Falle unsachgemäßer Installation Der Hersteller ist in keinem Fall für unsachgemäße Installation und Wartung verantwortlich, wenn die in dieser Anleitung enthaltenen Anweisungen nicht beachtet werden . -
Seite 4: Aufstellungsort
1 - AUFSTELLUNGSORT VERMEIDEN SIE • Wärmequellen, Sauggebläse. • Direkte Sonneneinstrahlung. • Feuchte, luftfeuchte oder unhebene Stellen . • Stellen wo die Einheit direkt Meerwasserspritzern oder schwefeligen Dämpfen in Luftkurorten ausgesetzt ist . • Einbauorte mit der Ausblasrichtung des Gerätes entgegengesetztem, starkem Wind . • Löcher im Bereich mit elektrischen Kabeln und Rohrkabeln zu bohren . • Den Luftstrom der Einheit gegen umgebenden 10 cm Fenstern zu richten . -
Seite 5: Allgemeines
2 - ALLGEMEINES BETRIEBSBEDINGUNGEN Druck im Wasserkreislauf Minimum: 1,5 bar Maximum: 2,0 bar Wassertemperatur Die maximal zulässige Temperatur des Wassers am Eintritt der Wärmepumpe ist 75 ° C Wasserfüllung des Systems (sie ist unter allen Umständen zu überprüfen) Minimum: AIM06: 40 liter (*) AIM11: 80 liter (*) AIM08: 40 liter (*) Maximum: Bemessen Sie das Ausdehnungsgefäß... -
Seite 6: Abmessungen Und Gewicht
ABMESSUNGEN UND GEWICHT Modell Gewicht (kg) AIM06 AIM08 AIM11 AIM06EMx 1 Anschluss für Wassereintritt Außengewinde 3/4” 3/4” 1” AIM08EMx 2 Anschluss für Wasseraustritt Außengewinde 3/4” 3/4” 1” AIM11EMx 3 Füllen/Entleeren Wasserkreislauf Außengewinde 1/2” 1/2” 1/2” AIM11EMx3PH 4 Durchführung der Stromkabel 5 Anschluss für Eintritt / Austritt von Emix Rohre... - Seite 7 AIM11...
-
Seite 8: Anschlüsse
ZUSÄTZLICHES ZUBEHÖR FÜR DIE AUFSTELLUNG (AUF ANFRAGE) • Deoxidierte und geglühte Kupferrohre für die Verlegung von Kühlrohren mit Emix, und mit geschäumter Polyethylenisolierung (Isolierung min . 8mm) . VERROHRUNG AUßENDURCHMESSER MIN . DICKE 9,52 mm 0,8 mm • PVC-Rohr für Kondenswasser-Auslaß (Innen ø 18mm) . Es soll lang genug sein, um das Kondenswasser zu einer Außendränung zu leiten . -
Seite 9: Stromanschluss
STROMANSCHLUSS • Die Abdeckung entfernen, um auf die Klemmenblocke zuzugreifen. Die elektrischen Leistungskabel mit den Einheit-Anschlussleitungen verbinden und sie durch Klemmen befestigen . AIM06 AIM08-11 HINWEIS: Achtung! Das Panel ist mit einem Kabel an die elektrische Schalttafel angeschlossen . Achten Sie darauf, das Kabel nicht zu ziehen oder zu trennen . KLEMMENBLOCKE EINPHASIGE MODELLE DREIPHASIGE MODELLE 1 2 3 KONDENSATABLAUFANSCHLUSS... -
Seite 10: Elektrische Anschlüsse Des Systems
4 - ELEKTRISCHE ANSCHLÜSSE DES SYSTEMS KABEL-LÄNGE UND QUERSCHNITT UND TRÄGE SICHERUNGEN Max.elektrische Eingabe MODELLO q ( mm q ( mm q ( mm q ( mm kW / A AIM06EMX 0,75 0,75 0,75 2,8 / 12,7 16 A AIM08EMX 0,75 0,75... -
Seite 11: Angabe Der Anschlüssen
4.2 - ANGABE DER ANSCHLÜSSEN • STROMVERSORGUNG (POWER SUPPLY) POWER SUPPLY POWER SUPPLY AC 380-415V AC 220-240V 3PHASE 50Hz 1PHASE 50Hz • WARMWASSER VENTIL (DHW VALVE) (1): Befehl zum Schließen des Abschaltventils . Phasenausgang 230 Vac / 20 W max . (2): Neutral (3): Befehl zum öffnen des Abschaltventils . -
Seite 12: Heizung/Kühlung Thermostat (Thermostat H/C)
• HEIZUNG/KÜHLUNG THERMOSTAT (THERMOSTAT H/C) • Wenn der SW1-Schalter (siehe Seite 26) an die Karte I/O auf 12 VDC gestellt ist, schliessen Sie den sauberen Kontakt des Thermostaten zwischen den Polen (11) und (12): (11): Niederspannungseingang (12): 12 Vdc Geschlossene Kontakt: Kühlungsbetrieb ist ausgewählt Offene Kontakt: Heizungsbetrieb ist ausgewählt • Wenn der SW1-Schalter (siehe Seite 26) an die Karte I/O auf 24 Vac gestellt ist, schliessen Sie den Neutral der 24-Vac-Stromversorgung am Anschluss (8) und den 24-Vac-Ausgang des Thermostats am... -
Seite 13: Aussentemperaturfühler (Oat)
• ECO-MODUS (ECO MODE) • Wenn der SW1-Schalter (siehe Seite 26) an die Karte I/O auf 12 VDC gestellt ist, schliessen Sie den sauberen Kontakt des Thermostaten zwischen den Polen (15) und (16): (15): Niederspannungseingang (16): 12 Vdc Geschlossene Kontakt: ECO-Modusauswahl (maximale Verbrauchsbeschränkung) Offene Kontakt: normaler Betrieb • Wenn der SW1-Schalter (siehe Seite 26) an die Karte I/O auf 24 Vac gestellt ist, schliessen Sie den Neutral der 24-Vac-Stromversorgung am Anschluss (8) und den 24-Vac-Ausgang des Thermostats am... -
Seite 14: Beispiele Von Anschluss
• DATALOGGER / MODBUS GATEWAY / EMIx / 2 ZONENSTEUERUNG (2 ZONE CONTROL) / FERNBEDIENUNG (REMOTE CONTROLLER) Schliessen Sie die Klemmen (C1) und (C2) an den entsprechenden Klemmen (C1) und (C2) der angesch- lossenen Einheit an (Emix, Fernbedienung, ecc…) . Schliessen Sie die Abschirmung des Kommunikationskabels an der entsprechenden Erdungsklemme . -
Seite 15: Betrieb Mit Thermostat On/Off
BETRIEB MIT THERMOSTAT ON/OFF BETRIEB MIT THERMOSTAT ON/OFF UND HEIZUNG / KÜHLUNG (H/C) HINWEIS: Siehe Abschnitt “INBETRIEBNAHME” - “EINSTELLUNG VON JUMPERS/SWITCH” - AKTIVIERUNG KüHLUNGSSBETRIEB SIEHE ANGABE DER ANSCHLüSSEN... -
Seite 16: Betrieb Mit Thermostat On/Off Und Mit Eco-Funktion
BETRIEB MIT THERMOSTAT ON/OFF UND MIT ECO-FUNKTION BETRIEB MIT THERMOSTAT ON/OFF, THERMOSTAT FÜR WARMWASSER UND SICHERHEITSTHERMOSTAT SIEHE ANGABE DER ANSCHLüSSEN... -
Seite 17: Betrieb Ohne Thermostat
BETRIEB OHNE THERMOSTAT BETRIEB OHNE THERMOSTAT + SICHERHEITSSCHALTER SIEHE ANGABE DER ANSCHLüSSEN... -
Seite 18: Betrieb Mit Raumtemperaturregler 0 - 10V Und Warmwasser-Produktion
BETRIEB MIT RAUMTEMPERATURREGLER 0 - 10V UND WARMWASSER-PRODUKTION BETRIEB MIT THERMOSTAT 24 Vac UND WARMWASSER-PRODUKTION SIEHE ANGABE DER ANSCHLüSSEN... -
Seite 19: Installation Von Emix / Emix Tank
5 - INSTALLATION VON EMIx / EMIx TANK Rohr mit Kupfer-Isolierung verwenden . Das Rohr Grat am Ende des Kupferrohres entfernen . auf die benötigte Länge zuschneiden. Es wird Das Rohrende nach unten halten, damit keine empfohlen, die Röhren ungefähr 30-50 cm. länger Kupferspäne in das Kupferrohr fallen . zu machen, als der Abstand zwischen den beiden Einheiten . - Seite 20 Luftabblasen der Einheit Emix/Emix Tank und Verbindungsrohre Schließen Sie beide Ventile , das Gas aus dem Bypass mit einem Kältemittelabsauggerät absaugen . Den Bypass trennen und die Einheit Emix / Emix Tank anschließen (Siehe Installationsanleitung) . Die Vakuum-Pumpe mit der Außeneinheit so wie aus dem Schaubild verbinden . Luft und Feuchtigkeit verursachen Schäden im Kühlmittelsystem .
-
Seite 21: Funktion Der Absperrventile
FUNKTION DER ABSPERRVENTILE Serviceventil Serviceventil Zustand (2-Wege) (3-Wege) OFFEN Stopper O-ring Stift Versand, Betrieb und Probelauf der Einheit OFFEN Druckmessung und Gasladung GESCHLOSSEN A u s b l a s u n g d e r L u f t m i t e i n e r Vakuumpumpe Für den Zugriff auf das Kühlmittelsystem und für Betriebsdruckmessung benutzt das Serviceventil des Absperrhahns... -
Seite 22: Anlagenpläne
6 - ANLAGENPLÄNE... -
Seite 26: Inbetriebnahme
7 - INBETRIEBNAHME WICHTIG Sich vor jedem Eingriff an der Anlage vergewissern, dass diese abgeschaltet und gesichert ist. Eingriffe dürfen ausschließlich von qualifiziertem Fachpersonal vorgenommen werden, das befähigt ist, Arbeiten an diesem Anlagentyp auszuführen. 7.1 - VORAUSGEHENDE PRÜFUNGEN 7.1.1 - WASSERKREISLAUF • Korrektes Anzugsmoment der Wasseranschlüsse. -
Seite 27: Einstellung Von Jumpers/Switch
7.2 - EINSTELLUNG VON JUMPERS/SWITCH 7.2.1 - HAUPTKARTE AIM08EMx / AIM11EMx AIM06EMx JUMPERS LEUCHTEN SWITCH LEUCHTEN JUMPERS SWITCH AIM11EMx3PH JUMPERS SWITCH LEUCHTEN JUMPERS Internen Gebrauch . Werkseinstellung nicht verändern (OFFEN) . Wenn geändert, wird die Einheit nicht einwandfrei ausführen . - Seite 28 7.2.2 - KONTROLL PANEL/ANZEIGE Siehe Anleitungen “Kontroll Panel/Anzeige” für die Parametrierung des Systems . 7.2.3 - KARTE INPUT/OUTPUT SWITCH SWITCH SW1 : DEFAULT: 12 Vdc . THERMOSTAT TYP AUSWAHL: 12 Vdc: Trockene Kontakte 24 Vac: Kontakte 24 Vac...
-
Seite 29: Zusätzliche Überprüfungen Von Hydraulischen Schaltung (Durch Kontrollpanel)
7.3 - ZUSÄTZLICHE ÜBERPRÜFUNGEN VON HYDRAULISCHEN SCHALTUNG (DURCH KONTROLLPANEL) 7.3.1 - ZWANGSINBETRIEBNAHME DER UMWÄLZPUMPE Um die letzten überprüfungen des Hydraulikkreises durchzufuhren, Starten Sie die Umwälzpumpe (Zwangsinbetriebnahme) wie folgt (System unter Spannung): - - - - - - - - • Schalten Sie das Display ein, indem Sie die ON/OFF-Taste für 3 Sekunden gedrückt halten: 3 0 . -
Seite 30: Überprüfungen
• Drücken Sie einmal die SET-Taste, um das Geschwindigkeitseinstellungsmenü einzugeben: S P E E D : 1 0 0 % Q : 1.62 m 3 / h Die Geschwindigkeit der Pumpe ist standardmäßig auf 100% eingerichtet . Warten Sie, bis die Pumpe startet und dass die Wiederlesen der Strömung in der zweiten Zeile des Bildschirms stabil ist . -
Seite 31: Überprüfung Des Druckverlustes
7.3.4 - ÜBERPRÜFUNG DES DRUCKVERLUSTES Wenn die Pumpe mit der eingestellten Geschwindigkeit läuft, vergleichen Sie den Durchfluss mit den folgenden Kurven, um die Systemdruckverluste zu ermitteln und sie mit den Berechnungen zu vergleichen, die während der Installationsphase des Systems vorgenommen wurden . AIM06 AIM08 p/kPa... -
Seite 32: Wartungshinweise
8 - WARTUNGSHINWEISE WICHTIG • Vor jedem Eingriff an der Anlage sicherstellen, dass dieselbe ausgeschaltet ist und alle Stromversorgungen vor Wiedereinschalten gesichert sind. • Ebenfalls die Entladung der Kondensatoren prüfen. • Eingriffe dürfen ausschließlich von qualifiziertem Fachpersonal vorgenommen werden, das befähigt ist, Arbeiten an diesem Anlagentyp auszuführen. • Vor jedem Eingriff in den Kältemittelkreislauf muss das Gerät unbedingt abgeschaltet und danach noch einige Minuten gewartet werden, bevor Temperatur- oder Druckfühler eingebaut werden. Gewisse Baugruppen, wie Verdichter oder Rohrleitungen erreichen Temperaturen über 100°C oder stehen unter hohem Druck und können somit schwere Brandverletzungen verursachen. -
Seite 33: Elektrische Anschlusspläne
9 - ELEKTRISCHE ANSCHLUSSPLÄNE Farben der Kabel Symbole der Komponenten Verdichter Schwarz Braun CWH Widerstand von Kondenswasser Blau Wasserdrucksensor Grün Gasdrucksensor Grau Niederdruckschalter Orange Wasserrücklauftemperaturfühler Rosa Wasservorlauftemperaturfühler Violett Außenlufttemperaturfühler Weiß ICT1 Ausgangsfühler (HEIZUNG) / Eingang Gelb (KüHLUNG) Plattenwärmetauscher ICT2 Eingangsfühler (HEIZUNG) / Ausgang (KüHLUNG) Plattenwärmetauscher Temperaturfühler von externen Wärmetauscher Verdichter-Temperaturfühler... - Seite 34 AIM06EMx...
- Seite 35 AIM08EMx / AIM11EMx...
- Seite 36 AIM11EMx3PH...
-
Seite 37: Diagnosetabelle
10 - DIAGNOSETABELLE VORSICHT Trennen Sie die Stromversorgung und warten Sie, bis alle Leuchten aus sind, bevor Sie in der Schalttafel arbeiten . X AUSGESCHALTETE LEUCHTE O EINGESCHALTETE LEUCHTE BLINKENDE LEUCHTE LEUCHTEN DER KARTE BESCHREIBUNG ANZEIGE CHECK SENSOR Fehler während des Tests INSTALL . - Seite 38 Via Alfeno Varo, 35 - 25020 Alfianello - BS - Italy Tel. +39 0331 755111 - Fax +39 0331 755501 www .argoclima .com...
