Funktionen, Bedienelemente und LEDs
2.
Das DD241PC ist ein elektronisches Zähl-, Steuer- und Überwachungsgerät. Es besteht aus:
- 6-stellige Anzeige
- Anschluss: Einkanal für Analogsensor, 0 (4) ... 20 mA
- Spitzenwertspeicher
Zusatzaustattung Modell DD241PC(11)
- Schnittstelle RS232
- Zwei Grenzwerte als Relaisausgang
2.1
Das DD241PC eignet sich zur Darstellung von Messgrößen deren Prozessmesssignale 0/4 - 20 mA
0/2 V - 10 V
wünschten Anzeige. Dabei wird über die Tastatur einfach der Anfangswert z.B. 0 und der Endwert z.B. 2000
eingestellt.
2.2
Bedientasten
DD241PC
Funktionen, Bedienelemente und LEDs
Beschreibung
vorliegen. Die 2-Punkt-Skalierung erlaubt die Zuordnung des Prozessmesssignals zur ge-
2
Komponenten Bedienfeld LED-Symbolanzeige
Umschalttaste für Funktionsanzeige, Quittiertaste
Einstelltaste der Dekadenanwahl
Einstelltaste der Dekadenwerte
Umschalttaste Programmier-/ Bedienerebene
P/R
Rückstelltaste
C
, 0 (2) ... 10 V
1

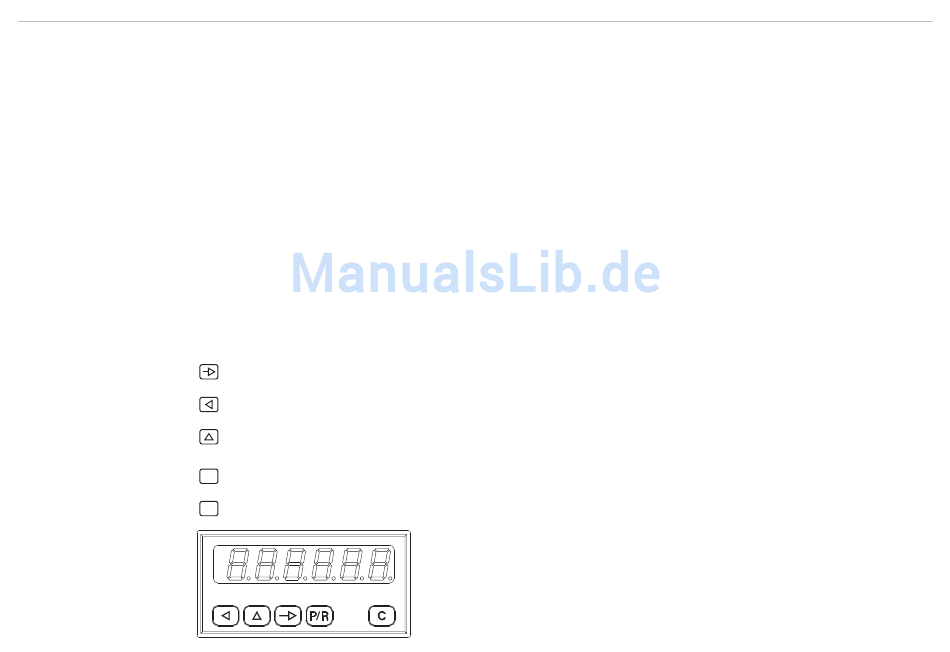

Abb. 1 Anzeige mit Bedienfeld
2
Betriebsparameter Anzeige
F
Aktueller Anzeigenstand
HIGH Spitzwertspeicher
Anzeigenabgleich Anfangs-
bFdn
wert
bFuP
Anzeigenabgleich Endwert
P1
Grenzwert 1
P2
Grenzwert 2
1) Model DD241PC
2) Model DD241PC-U
oder
1
