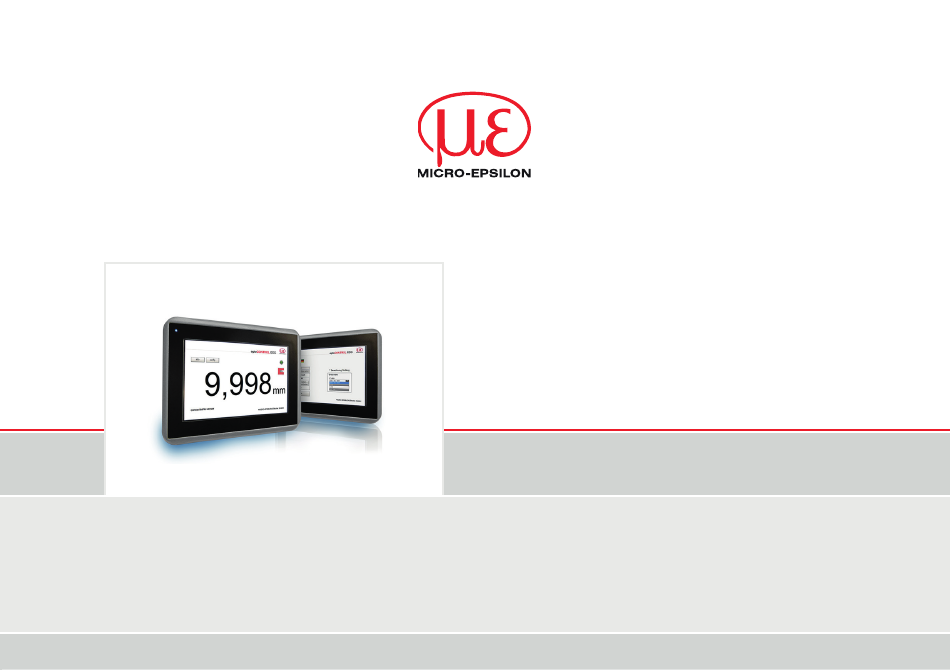

- Seite 1 Betriebsanleitung optoCONTROL EDU190 EDU190-4 Pro EDU190-7 Pro MICRO-EPSILON Eltrotec GmbH Heinkelstraße 2 · 73066 Uhingen / Deutschland Tel. +49 (0) 7161 / 98872-300 · Fax +49 (0) 7161 / 98872-303 eltrotec@micro-epsilon.de · www.micro-epsilon.de...
- Seite 2 Digitalanzeige MICRO-EPSILON Eltrotec GmbH Heinkelstraße 2 73066 Uhingen / Deutschland Tel. +49 (0) 7161 / 98872-300 Fax +49 (0) 7161 / 98872-303 eltrotec@micro-epsilon.de www.micro-epsilon.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheit ..........................5 Verwendete Zeichen ............................5 Warnhinweise ..............................5 Hinweise zur CE-Kennzeichnung ........................6 Bestimmungsgemäße Verwendung ........................ 7 Bestimmungsgemäßes Umfeld ........................7 Funktionsprinzip, Technische Daten ..................8 Funktionsprinzip ............................. 8 Technische Daten ............................9 Lieferung ..........................11 Lieferumfang ..............................11 Lagerung ............................... - Seite 4 Anhang Zubehör ........................... 29 A 1.1 Anschluss der Digitalanzeige an ein ODC1202 / ODC1220 ................. 29 A 1.2 Anschluss der Digitalanzeige an ein ODC2500 / ODC2600 ................. 29 A 1.3 Anschluss der Digitalanzeige an ein ODC2520 .................... 29 optoCONTROL EDU190...
-
Seite 5: Sicherheit
Sicherheit Sicherheit Die Systemhandhabung setzt die Kenntnis der Betriebsanleitung voraus. Verwendete Zeichen In dieser Betriebsanleitung werden folgende Bezeichnungen verwendet: Zeigt eine gefährliche Situation an, die zu Tod oder schwerer Verletzung führen WARNUNG kann, falls diese nicht vermieden wird. Zeigt eine gefährliche Situation an, die zu geringfügigen oder mittelschweren Verletzungen führt, falls diese nicht vermieden wird. -
Seite 6: Hinweise Zur Ce-Kennzeichnung
Produkte, die das CE-Kennzeichen tragen, erfüllen die Anforderungen der zitierten EU-Richtlinien und die dort aufgeführten europäischen harmonisierten Normen (EN). Die EU-Konformitätserklärung wird gemäß der EU-Richtlinie, Artikel 10, für die zuständige Behörde zur Verfügung gehalten bei MICRO-EPSILON Eltrotec GmbH GmbH & Co. KG Heinkelstraße 2 73066 Uhingen /Deutschland Das Messsystem ist ausgelegt für den Einsatz im Industriebereich und erfüllt die Anforderungen. -
Seite 7: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung Die optoCONTROL EDU190 Digitalanzeige ist für den Einsatz im Industrie- und Laborbereich konzipiert. Sie wird eingesetzt zur Anzeige von Messwerten und Parametern aller optischen Mikrometer optoCONTROL ODC mit digitaler Schnittstelle. Das System darf nur innerhalb der in den technischen Daten angegebenen Werte betrieben werden, siehe 2.2. -
Seite 8: Funktionsprinzip, Technische Daten
Mit der Digitalanzeige optoCONTROL EDU190 lassen sich Messungen an halbautomatisierten Arbeitsplätzen schnell und einfach ohne weitere Endgeräte visualisieren und bewerten. Die Digitalanzeige ist mit allen bei Micro-Epsilon verfügbaren optischen Mikrometern, die über eine digitale Schnittstelle verfügen, kompatibel. Die Anbindung der Sensoren kann sowohl seriell (RS232, RS422) oder per Ethernet erfolgen. -
Seite 9: Technische Daten
Funktionsprinzip, Technische Daten Technische Daten Modell EDU190-4 Pro EDU190-7 Pro Bildschirmgröße (diagonal) 4,3 Zoll 7 Zoll Auflösung 480 x 272 Pixel 800 x 480 Pixel Lebensdauer Hintergrundbeleuchtung 50.000 Betriebsstunden 20.000 Betriebsstunden Displaytyp TFT-LCD Systemeigenschaften 1.0 GHz Prozessor mit 512 MB Arbeitsspeicher Stellenzahl Digitalanzeige maximal 5 Stellen Baudrate... - Seite 10 Funktionsprinzip, Technische Daten Modell EDU190-4 Pro EDU190-7 Pro Display Polyester auf Glas, ITO-Folie Material Gehäuse (Rückseite) Pulverbeschichtetes Aluminium Rahmenüberzug Autoflex EBA 180 L Montage Frontplatteneinbau Ausschnittabmessungen 130 x 89 mm 189 x 128 mm optoCONTROL EDU190 Seite 10...
-
Seite 11: Lieferung
Lieferung Lieferung Lieferumfang 1 Digitalanzeige 1 Montageanleitung 1 Gender changer (Invertieradapter) 4 Halteklammern für Montage der Digitalanzeige Nehmen Sie die Teile des Messsystems vorsichtig aus der Verpackung und transportieren Sie sie so weiter, dass keine Beschädigungen auftreten können. Prüfen Sie die Lieferung nach dem Auspacken sofort auf Vollständigkeit und Transportschäden. Wenden Sie sich bitte bei Schäden oder Unvollständigkeit sofort an den Hersteller oder Lieferanten. -
Seite 12: Installation Und Montage
Installation und Montage Installation und Montage Stellen Sie die Digitalanzeige während der Installation auf eine stabile Oberfläche. Verwenden Sie die Ausschnittmasse in den technischen Daten, siehe Betriebsanleitung. Installieren Sie die Digitalanzeige im Schalttafelausschnitt. Sichern Sie die Digitalanzeige, indem Sie die Kreuzschlitzschraube im Uhrzeigersinn drehen, wodurch sich die integrierte Halterung bewegen und am Schrank arretieren kann. - Seite 13 Installation und Montage 50 * 50 * 100 * 100 * 50 * 50 * Ausschnittmasse für den Einbau der Digitalanzei- Ausschnittmasse für den Einbau der Digitalanzei- ge: 130 x 89 mm ge: 189 x 128 mm Abb. 2 Maßzeichnung optoCONTROL EDU190-4 Pro, Abb.
-
Seite 14: Anschlussbelegung
Installation und Montage Anschlussbelegung Der Anschluss der optoCONTROL Sensoren ODC mit digitalem Interface an dieser EDU190 Digitalanzeige ist je nach Verfügbarkeit am Sensor wahlweise über den LAN- oder COM-Anschluss möglich. Spannungs- LAN-Anschluss COM-Anschluss versorgung RS422 / RS232 Pos. Anschluss Beschreibung Stromversorgung +24 VDC (18 ... -
Seite 15: Kabel
9-pol. SubD ODC1220 EDU190 PC190-2 29011209 Power Grüner 24 VDC Stecker Spannungs- versorgung Kabel und Anschlüsse, welche an den einzelnen Sensoren zu deren Betrieb erforderlich sind, entnehmen sie bitte den einzelnen Betriebsanleitungen der entsprechenden Micro-Epsilon Sensoren. optoCONTROL EDU190 Seite 15... -
Seite 16: Anschlüsse Für Optocontrol Odc1202 / Odc1220
Installation und Montage Anschlüsse für optoCONTROL ODC1202 / ODC1220 4-pol. Buchse Binder Serie 707 (PC-Anschlussbuchse) PS2020 SCD1202-x-RS232 PC190-2 3-pol. Buchse Binder Serie 712 (Verbindung zum Spannungs- COM-Anschluss Sender) versorgung RS422 / RS232 8-pol. Buchse Binder Serie 712 (SPS-Anschlussbuchse) Anschlüsse auf der Digitalanzeigenunterseite Anschlüsse am Controller für ODC1202 / ODC1220 Abb. -
Seite 17: Anschlüsse Für Optocontrol Odc2600 / Odc2500
Installation und Montage Anschlüsse für optoCONTROL ODC2600 / ODC2500 SCD2500-3/EDU190/RS422 SCD2500-3/EDU190/RS232 Ein- und PS2020 SCD2500-3-3/RS232 Ausgänge (25-polig) PC190-2 Spannungs- Empfänger Lichtquelle Betriebsspannung LAN-An- COM-Anschluss versorgung schluss RS422 / RS232 (12-polig) (5-polig) (3-polig) Anschlüsse auf der Digitalanzeigenunterseite Anschlüsse am Controller für ODC2600 / ODC2500 Abb. -
Seite 18: Anschlüsse Für Optocontrol Odc2520
Installation und Montage Anschlüsse für optoCONTROL ODC2520 PS2020 SCD2520-3 PC/SC190-3 PC/SC2520-3/IF2008 Zur Lichtquelle CE2520x Spannungs- LAN-Anschluss COM-Anschluss versorgung RS422 / RS232 Anschlüsse auf der Digitalanzeigenunterseite Anschlüsse am Controller für ODC2520 Abb. 8 Anschlüsse für optoCONTROL ODC2520 Für den Ethernet-Anschluss werden die Kabel SCD2520-3 und PC190-2 benötigt, siehe A 1. -
Seite 19: Anzeigeelemente
Anzeigeelemente Die Signalisierung der Über- Blinkt, wenn die Digitalanzeige mit dem Sensor verbunden ist. tragung erfolgt per grüner LED auf der rechten Seite der Blinkt nicht, wenn die Digitalanzeige nicht mit dem Sensor verbun- Digitalanzeige. den ist. Der ON/Off-Status wird über die blaue Multicolor-LED auf der linken Seite der Digitalan- zeige angezeigt. -
Seite 20: Software
Bei Verbindungsproblemen über Ethernet prüfen sie bitte, ob der Sensor auf die Standard IP-Adresse einge- stellt wurde. Gegebenenfalls können sie diesen auch auf die Werkseinstellungen zurücksetzen. Zur Verwendung einer anderen IP-Adresse des EDU190 wenden sie sich bitte an den MICRO-EPSILON Eltro- tec GmbH,... - Seite 21 Damit stehen folgende Funktionen bereit: - Anzeige des Messwerts und des verwendeten Messprogramms - Nutzen der zusätzlichen Umfangsberechnungsfunktion - Definition von Grenz- und Masterwerten - Überwachung des Verbindungsstatus Je nach Sensor lassen sich über das Webinterface des Sensors noch eine Vielzahl weiterer Einstellungen wie Filter, Messprogramme oder Berechnungsfunktionen einstellen.
-
Seite 22: Software
Software 5.2.1 Einstellungen Abb. 9 Ansicht Einstellungen Die Ansicht der Einstellungen wird über die Schaltfläche Konfig. dargestellt, siehe Abb. Masterwert Einstellungen Einstellung IP-Adresse Spracheinstellung Umfangsberechnung aus Durchmessermessung Grenzwertmessung aktivieren und oberen OGW und unteren UGW Grenzwert einstellen. optoCONTROL EDU190 Seite 22... - Seite 23 Masterwert (1) Zum Nullsetzen oder Mastern des Anzeigewertes auf einen gewünschten Wert verwenden Sie einen Master- wert. Mit Drücken auf die Schaltfläche Masterwert setzen bestätigen Sie diesen. Dies stellt eine Ein- punktkalibrierung des Anzeigewertes dar. Bei Masterung wird die Abweichung zum ungemasterten Messwert in Millimeter als Offset angezeigt.
- Seite 24 Grenzwerte (5) Bei Aktivierung der Checkbox Aktiv stehen per Dropdown Menü verschiedene Grenzwertmodi zur Auswahl. Eingabe von 2 Grenzwerten und optische Anzeige bei Über- oder Unterschreitung der Grenzen. Kein Haken in der Checkbox Aktiv bedeutet Grenzwertausgänge inaktiv. Der Messwert wird nicht farblich hinterlegt.
-
Seite 25: Messwert Anzeigen
5.2.2 Messwert anzeigen Abb. 10 Ansicht Messwertanzeige Verbindungsstatus Messwert - Grenzwerte werden über Farben signalisiert Buttons für Informationsfenster Info und für Einstellfenster Konfig. Grüne LED für Verbindungssignalisierung; blinkt bei aktiver Verbindung Ausgewähltes Messprogramm, siehe Abb. 11. Triggerung eingeschaltet Anzeige Grenzwertstatus i.O., >OGW, <UGW, >WW, <GW, >GW i.O. - Seite 26 Kante Hell-Dunkel Position der ersten Hell-Dunkel-Kante (Abstand zum Zeilenanfang) Kante Dunkel-Hell Position der ersten Dunkel-Hell-Kante (Abstand zum Zeilenanfang) Durchmesser / Breite Maß, Position und Mittelachse eines Außendurchmessers oder Breite eines Bleches (erste Hell-Dunkel- und letzte Dunkel-Hell-Kante) Spalt Maß, Position und Mittelachse eines Außendurchmessers oder Breite eines Bleches (erste Hell-Dunkel- und letzte Dunkel-Hell-Kante) Beliebige Segmente Differenzen, Positionen und Nummerierung bzw.
-
Seite 27: Sensorinformationen
5.2.3 Sensorinformationen Abb. 12 Ansicht Sensorinformationen Ausgewähltes Messprogramm Information über ausgewählten Sensortyp / Verbindungsart RS422 oder Ethernet Zustand des Triggermodus optoCONTROL EDU190 Seite 27... -
Seite 28: Haftung Für Sachmängel
Die Haftung für Sachmängel beträgt 12 Monate ab Lieferung. Innerhalb dieser Zeit werden fehlerhafte Teile, ausgenommen Verschleißteile, kostenlos instandgesetzt oder ausgetauscht, wenn das Gerät kostenfrei an MICRO-EPSILON Eltrotec eingeschickt wird. Nicht unter die Haf- tung für Sachmängel fallen solche Schäden, die durch unsachgemäße Behandlung oder Gewalteinwirkung entstanden oder auf Reparaturen oder Veränderungen durch Dritte zurückzuführen sind. - Seite 29 Anhang | Zubehör Anhang Zubehör A 1.1 Anschluss der Digitalanzeige an ein ODC1202 / ODC1220 Art.-Nr. Modell Bezeichnung 2901371 SCD1202-x-RS232 Digital-Ausgangskabel, zum Anschluss über RS232 29011209 PC190-2 Versorgungskabel für Digitalanzeige EDU190-x, 2 m lang A 1.2 Anschluss der Digitalanzeige an ein ODC2500 / ODC2600 Art.-Nr.
- Seite 30 X9750398-A011108HDR MICRO-EPSILON Eltrotec GmbH Heinkelstraße 2 · 73066 Uhingen / Deutschland MICRO-EPSILON Eltrotec Tel. +49 (0) 7161 / 98872-300 · Fax +49 (0) 7161 / 98872-303 eltrotec@micro-epsilon.de · www.micro-epsilon.de *X9750398-A01*...
