Montage
4.2.5
Die Anschlüsse 11 und 12 sind 2 Steuereingänge.
Programmierung der
Schaltschwelle in Zeile
Eingangslogik PNP , positive Flanke. Die Funktions-
23
auswahl dieser Steuereingänge erfolgt in den Pro-
grammierzeilen 31 und 32. Die Funktionen sind:
Hold, Reset - Spitzenwertspeicher, Programmier-
sperre, Keylock, Print und TARA.

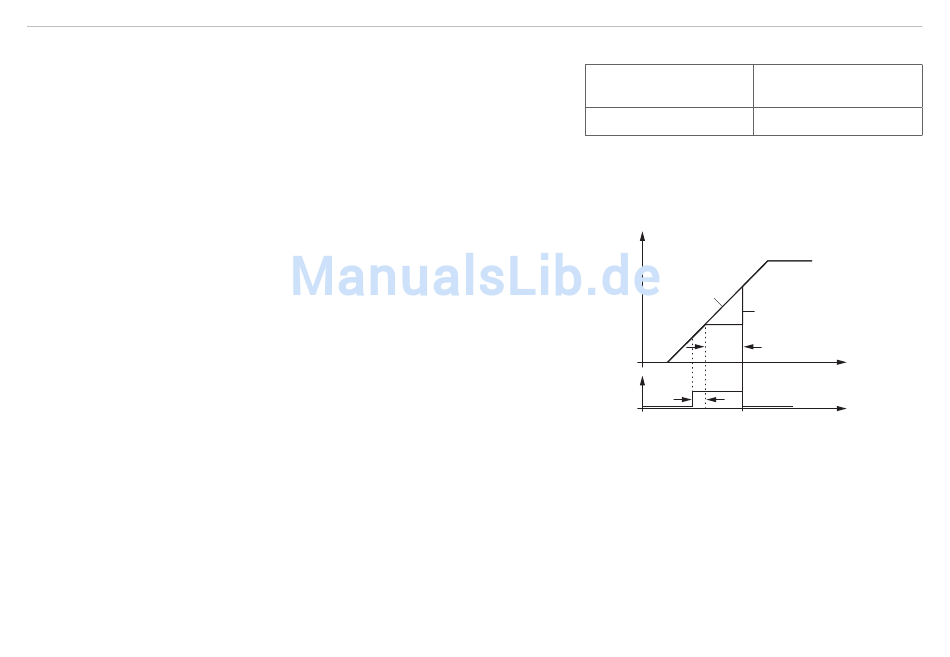

Hold-Eingang
Die Funktion Hold wirkt beim Aktivieren des
Eingangs, mit einer in Zeile 39 programmierten
Verzögerung von 0 bis 9 Sekunden auf die Anzei-
ge. Nach deaktivieren des Eingangs wird mit dem
nächsten Anzeigen-Up-date wieder der aktuelle
Wert angezeigt.
Bei der Geräteausführung mit Relais reagieren die
Grenzwerte P1 und P2 auf den jeweilig angezeig-
ten Wert. Bei der Geräteausführung mit Schnittstel-
le wird der jeweilig angezeigte Wert übertragen.
i
DD241PC
Steuereingänge belegen
Pegel der Schaltschwelle ≤ 40 V
Eingangswiderstand
Wählbare
Schaltschwelle
ca. 3 kOhm
≤ 3 V und ≤ 6 V
Zähler- und
Anzeigewert
Maximal
Zählerwert
Anzeige
Hold
aktiv
Hold-
Schaltschwelle
Signal
Verzögerung
Seite 17
