Installation und Montage
4.

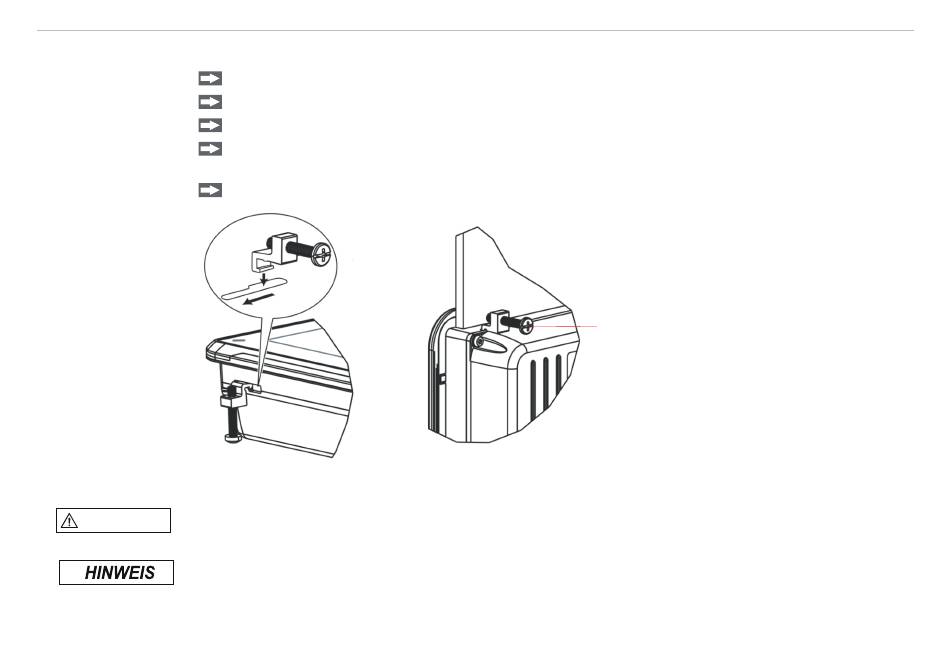

Abb. 1 Einbau der Digitalanzeige
Vermeiden Sie die Anwendung in explosionsgefährdeten Bereichen.
WARNUNG
> Tod oder Verletzung durch Explosionsgefahr
Vermeiden Sie die Anwendung bei direkter Sonneneinstrahlung, starken Magnetfeldern, bei hohen Tempera-
turen und plötzlichen Temperaturschwankungen.
> Farbveränderungen auf dem Display oder Systemausfall
optoCONTROL EDU190
Installation und Montage
Stellen Sie die Digitalanzeige während der Installation auf eine stabile Oberfläche.
Verwenden Sie die Ausschnittmasse in den technischen Daten, siehe Betriebsanleitung.
Installieren Sie die Digitalanzeige im Schalttafelausschnitt.
Sichern Sie die Digitalanzeige, indem Sie die Kreuzschlitzschraube im Uhrzeigersinn drehen, wodurch
sich die integrierte Halterung bewegen und am Schrank arretieren kann.
Ziehen Sie die Schrauben mit 0,5 bis 1,0 Nm an.
4 (bzw. 8)
Schrauben
Seite 12
