Montage
4.2
In diesem Kapitel werden zuerst die Anschlussbelegung sowie einige Anschlussbeispiele vorgestellt. Kon-
krete Hinweise und technische Daten für die einzelnen Anschlüsse finden Sie in den nachfolgenden Kapiteln,
siehe Kap. 4.2.1, siehe Kap.
Litzenanschluss aus
Gründen des Berüh-
rungsschutzes nach
VDE 0411 Teil 100 nur
mittels Aderendhülsen
Steuer-
mit Isolierstoffkappen.
eingang
MICRO-EPSILON
Analog-
empfiehlt, alle Sensor-
eingang
anschlussleitungen
abzuschirmen und die
Sensor-
Abschirmung einseitig
versorgung
zu erden.
Die Sensoranschluss-
leitungen sollen nicht
im gleichen Kabel-
strang mit der Netz-
versorgung und den
Ausgangs-Kontaktlei-
tungen geführt werden.

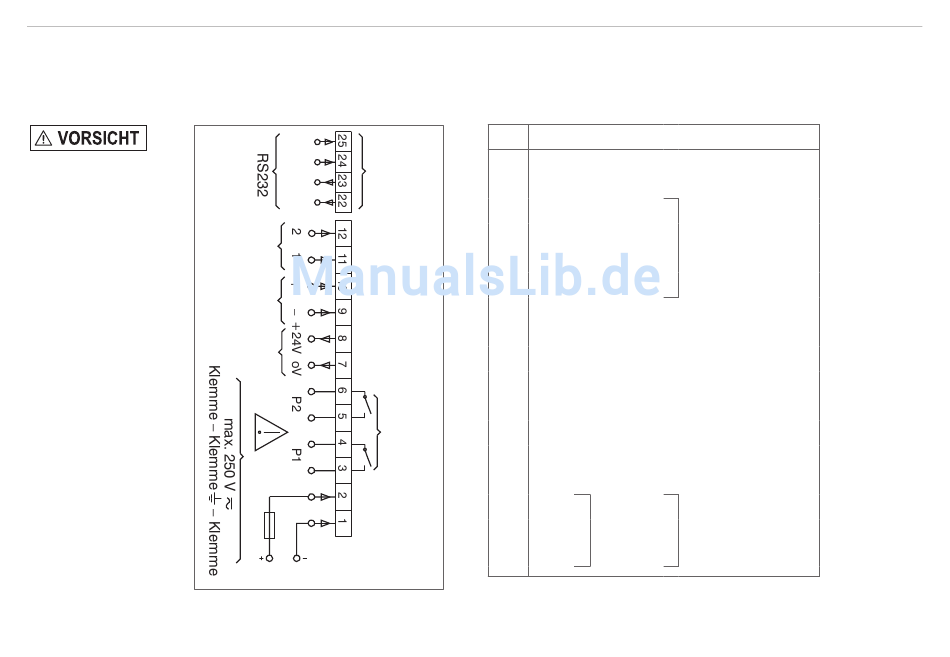

Abb. 3 Anschlussbelegung
DD241PC
Anzeige anschließen
4.2.2
und ff.
GND
RxD
optional
TxD
optional
12 ... 30 VDC
Pin
Funktion
1
Versorgungsspannung 0 V
2
Versorgungsspannung 12 ... 30 VDC
3
Relaisausgang P1
4
Relaisausgang P1
5
Relaisausgang P2
6
Relaisausgang P2
7
Sensorversorgung 0 V
8
Sensorversorgung +10 ... 26 VDC
9
Analogeingang -
10
Analogeingang+
11
Steuereingang 1
12
Steuereingang 2
22
TXD
RS232
24
RXD
optional
optional
Seite 13
