Programmierebene
6.6
Der Zwei-Punkt-Abgleich gestattet die flexible Kalibrierung der Anzeige an das Analogsignal des Sensors.
Beim Zwei-Punkt-Abgleich können die Abgleichpunkte 1 und 2 beliebig im positiv darzustellenden Messbe-
reich platziert werden, siehe
6.6.1
Zeile 13 = 0
Zeile 14 = 0
Zeile 26
Zeile 41 = 1

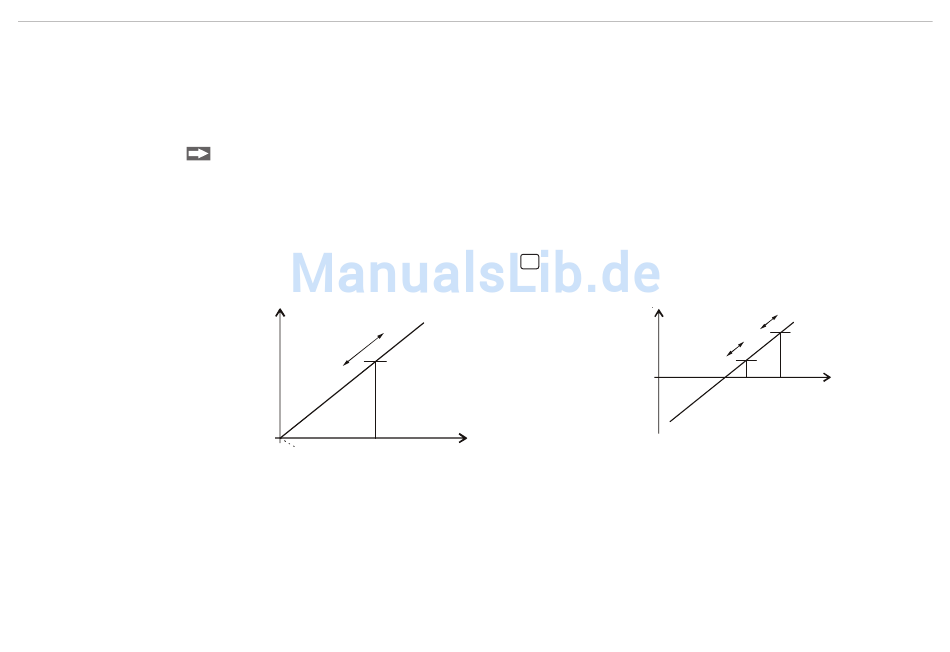

Abb. 7 Positiver Ziffernwert
DD241PC
Zwei-Punkt-Abgleich (teach-IN)
Programmierung
Ändern Sie die Programmierung (in Programmierfeld 2 und 3) gegenüber der Werkseinstellung wie folgt:
freier Zugriff für bFdn - Anzeigenabgleich Anfangswert
freier Zugriff für bFuP - Anzeigenabgleich Endwert
Offset programmieren
Zwei-Punkt-Abgleich über Taste
Positiver
Ziffernwert
0
Abgleichpunkt 1
Abb.
7, siehe
Abb.
8.
C
Abgleichpunkt 2
Analogwert
10 V / 20 mA
Positiver
Ziffernwert
Abgleich-
punkt 1
0
Negativer
Ziffernwert
Abb. 8 Positiver und negativer Ziffernwert
Abgleichpunkt 2
Analogwert
10 V / 20 mA
