Montage
4.2.6
Folgende Funktionen kann die serielle Schnittstelle ausführen:
- Daten abrufen
- Parameter programmieren und abrufen
Schnittstellenparameter sind:
- die Übertragungsgeschwindigkeit (Baudrate),
- das Paritybit,
- Anzahl der Stoppbits,
- die Adresse, mit der das DD241PC von einem Master angesprochen wird.
Diese Schnittstellenparameter können in der Programmierebene (Zeilen 51 bis 56) eingestellt werden.
Eigenschaften der Schnittstellen
RS232 Vollduplex-Übertragung mit den Eigenschaften:
- asymmetrisch
- 3 Leitungen
- Punkt-zu-Punkt-Verbindung
- 1 Sender und 1 Empfänger
- Datenübertragungslänge: max. 30 m
DD241PC

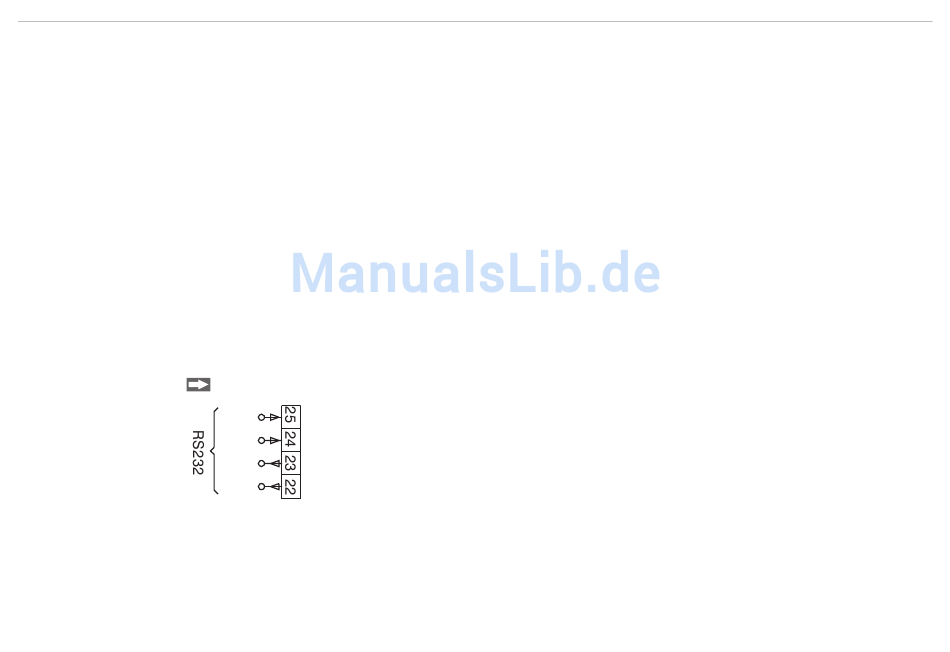

Schnittstelle RS232 anschließen (Option)
Belegen Sie die Anschlüsse 22, 24 und 25 mit der Schnittstelle.
GND
RxD
TxD
Seite 18
