Montage

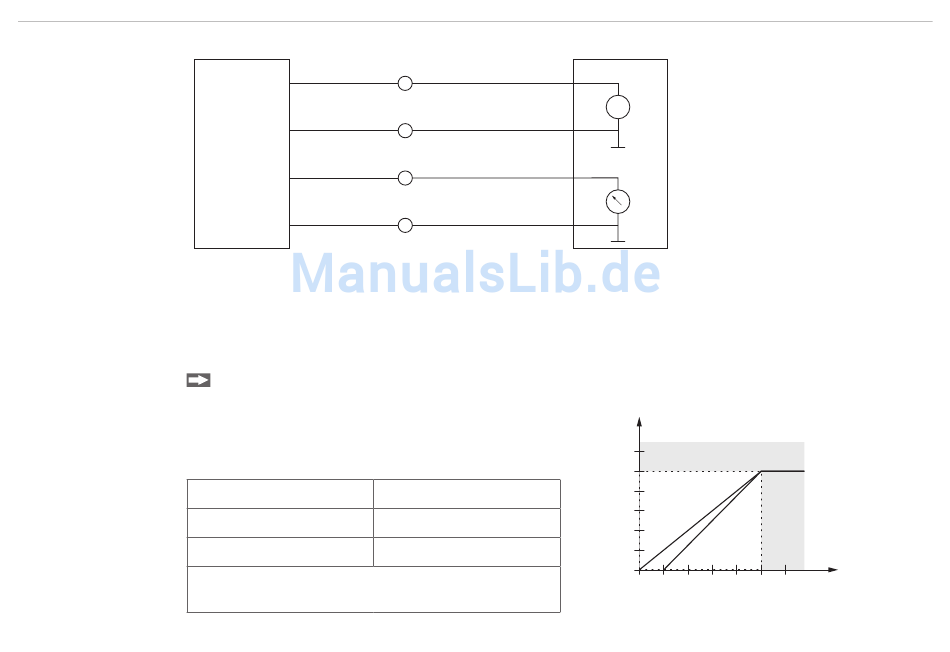

Abb. 6 4-Draht Stromelektronik, 4-Draht Spannungselektronik
i
4.2.4
Der Anzeigenabgleich (Skalierung) erfolgt frontseitig
über die Eingabetastatur, siehe Kap. 6.5.
Die Einstellung mit oder ohne Offset (2 V, 4 mA) wird
in der Programmierzeile 26 vorgenommen.
Ausführung
0 (2) ... 10 V
0 (4) ... 20 mA
1) Modell DD241PC-U
2) Modell DD241PC
DD241PC
Wegsensor
U +
B
U -
B
I
Sensorsignal +
4 ... 20 mA
Sensorsignal -
(0 ...10 V)
Massen von Sensorversorgung und dem Analogeingang F1 sind intern miteinander verbunden.
Analogeingänge belegen
Belegen Sie den Analogeingang an den Anschlüssen wie folgt: 9 (-) und 10 (+)
Eingangswiderstand
20 kOhm
1
250 Ohm
2
DD241PC
Sensorversorgung +
8
Sensorversorgung -
7
Analogeingang + (F1) 10
Analogeingang - (F1)
9
+
Ub
-
+
+
-
Anzeige
100
Ohne
Mit
20
2
10
Analog-
wert
Seite 16
