YAMAHA RD250/400(C) 1976

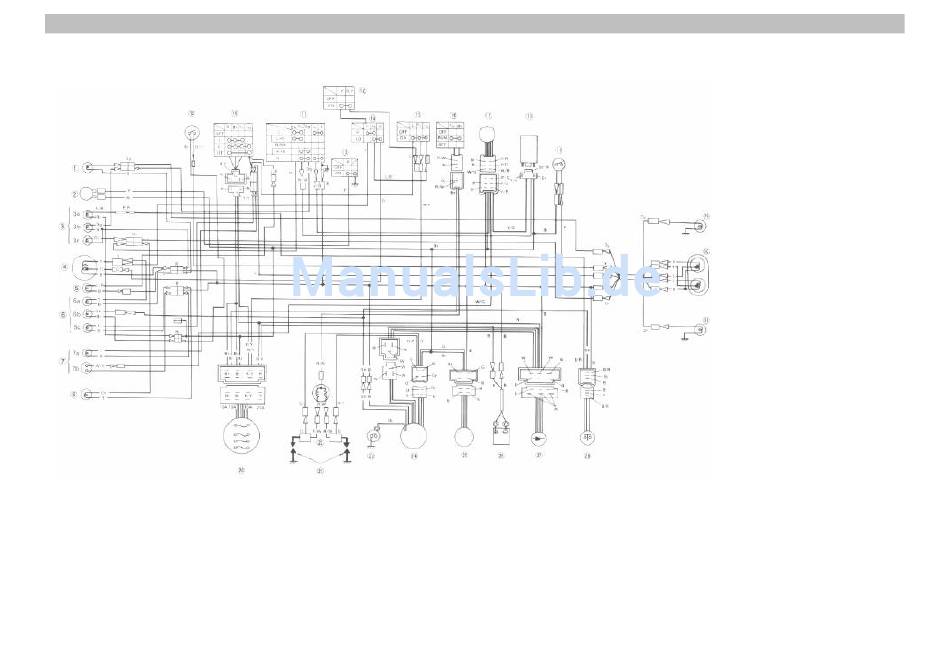

B Schaltplan für RD250C/400C
H.Novak *V1.2 13.09.2004
Wartungsanleitung
www.RD400.de
(Europa)
183
1. Rechte vordere Blinkleuchte
2. Hupe
3. Anzeigeleuchte
3a. Ölstand-Warnleuchte
3b. Rechte Blinklicht-Anzeigenleuchte
3c. Linke Blinklicht-Anzeigenleuchte
4. Scheinwerfer
5. Standlicht
6. Drehzahlmesser
6a. Fernlicht- Anzeigeleuchte
6b. Leerlauf-Anzeigeleuchte
6c. Beleuchtung (x2)
7. Geschwindigkeitsmesser
7a. Beleuchtung (x2)
7b. Messwertgeber (Blinklichtabschalteinheit)
8. Linke vordere Blinkleuchte
9. Vorderrad-Bremslichtschalter
10. Zündschalter
11. Blinklichtschalter
12. Lichthupenknopf
13. Hupenknopf
14. Scheinwerferschalter
15. Beleuchtungsschalter
16. Motorausschalter (Killschalter)
17. Blinklichtabschalteinheit (Ausser Deutschland)
18. Blinkerrelais
19. Hinterrad-Bremslichtschalter
20. Sicherungskasten
21. Zündkerze
22. Zündspule
23. Leerlaufschalter
24. Drehstrom-Lichtmaschine
25. (Lichtmaschinen-) Regler
26. Batterie
27. Gleichrichter
28. Ölstandschalter
29. Rechte hintere Blinkleuchte
30. Schluss-/Bremsleuchte
31. Linke hintere Blinkleuchte
Farbkennzeichnung:
R Rot W Weiss
Br Braun R/Y Rot/gelb
L Blau G/Y Grün/gelb
Dg Dunkelgrün B/R Schwarz/rot
B Schwarz W/G Weiss/grün
P Rosa R/W Rot/weiss
Y Gelb Br/W Braun/weiss
G Grün Y/G Gelb/grün
Ch Dunkelbraun W/R Weiss/rot
Sb Himmelblau Y/R Gelb/rot
O Orange L/B Blau/schwarz
Gy Grau L/R Blau/rot
