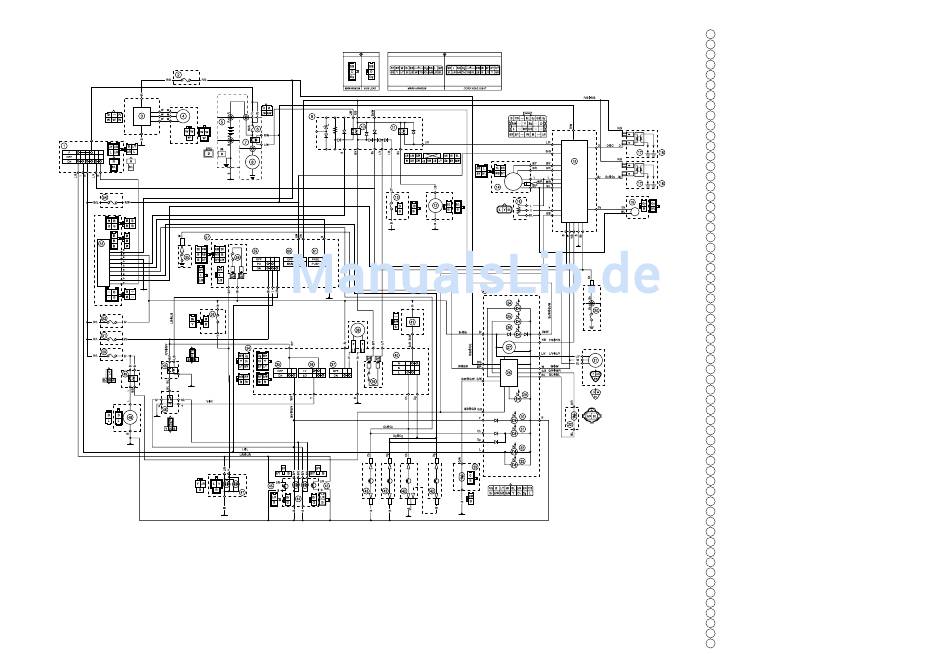

YZF-R1 SCHALTPLAN (Für EUR)
FARBCODES
B . . . . . . Schwarz Sb . . . . .
Br . . . . . Braun W . . . . .
Ch . . . . Schokofarben Y . . . . . .
Dg . . . . Dunkelgrün B / L . . . .
G . . . . . Grün B / R . . . .
Gy . . . . Grau B / W . . .
L . . . . . . Blau B / Y . . . .
O . . . . . Orange Br / L . . .
P . . . . . . Rosa Br / R . . .
R . . . . . . Rot Br / W
Himmelblau G / R . . . Grün / Rot
Weiß G / W . . . Grün / Weiß
Gelb G / Y . . . Grün / Gelb
Schwarz / Blau L / B . . . . Blau / Schwarz
Schwarz / Rot L / R . . . . Blau / Rot
Schwarz / Weiß L / W . . . Blau / Weiß
Schwarz / Gelb L / Y . . . . Blau / Gelb
Braun / Blau O / R . . . Orange / Rot
Braun / Rot R / B . . . . Rot / Schwarz
. . Braun / Weiß R / G . . . Rot / Grün
R / L . . . . Rot / Blau
R / W . . . Rot / Weiß
R / Y . . . . Rot / Gelb
W / B . . . Weiß / Schwarz
W / G . . . Weiß / Grün
W / Y . . . Weiß / Gelb
Y / B . . . . Gelb / Schwarz
Y / L . . . . Gelb / Blau
1 Zündschloss
2 Reservesicherung (Kilometerzähler)
3 Gleichrichter / Regler
Lichtmaschine
4
Batterie
5
Hauptsicherung
6
Starterrelais
7
8 Starter
9 Relais
Anlasssperrrelais
10
Kraftstoffpumpenrelais
11
Kraftstoffpumpe
12
Seitenständerschalter
13
14 EXUP–Servomotor
15 Drosselklappensensor
16 Zündbox
Zündspule
17
Zündkerze
18
Impulsgeberspule
19
Leerlaufschalter
20
21 Geschwindigkeitssensor
22 Thermoschalter
Instrumententafel
23
Kraftstoffstand–Warnleuchte
24
Ölstand–Warnleuchte
25
Leerlauf–Kontrollleuchte
26
Drehzahlmesser
27
28 Kombinationsinstrument
29 Kühlmittel–Temperaturanzeige
Fernlicht–Kontrollleuchte
30
Blinker–Kontrollleuchte
31
Instrumentenbeleuchtung
32
Kraftstoffstandgeber
33
34 Linke Lenkerarmatur
35 Lichthupenschalter
36 Abblendschalter
Hupenschalter
37
Hupe
38
Kupplungsschalter
39
Blinkerschalter
40
41 Blinkerrelais
42 Hintere Blinker
Vordere Blinker
43
Scheinwerfer
44
Standlicht
45
Scheinwerferrelais
46
47 Rücklicht / Bremslicht
48 Kühlerlüftermotor
49 Kühlerlüfterrelais
Sicherung, Kühlerlüftermotor
50
Scheinwerfersicherung
51
Signalanlagensicherung
52
CYCLELOCK-Alarmanlage (Option)
53
54 Sicherung der Zündanlage
55 Motorölstandschalter
56 Hinterrad–Bremslichtschalter
Rechte Lenkerarmatur
57
Vorderrad–Bremslichtschalter
58
Lichtschalter
59
Motorstoppschalter
60
61 Starterschalter
