Lenkerkopf; A Einstellung; B Zerlegung - Yamaha RD250C Wartung Und Service

YAMAHA RD250/400(C) 1976

5-7 Lenkerkopf

A Einstellung

Das Verfahren der Einstellung des Lenkerkopfes ist in Abschnitt 2, Punkt 2-4, Paragraph E
beschrieben.

B Zerlegung

1 Nach dem Ausbau der Vorderradgabel ist die Scheinwerfereinheit aus dem
Scheinwerfergehäuse auszubauen.
2 Elektrische Leitungen zwischen Scheinwerfergehäuse und dem Hauptkabelbaum am Rahmen
abklemmen.
Anmerkung:
Durch das abnehmen des Kraftstofftanks wird das trennen der Leitungen erleichtert.
3 Danach alle elektrischen Leitungen zwischen den Lenkerschaltern und dem Hauptkabelbaum
im Scheinwerfergehäuse trennen.
4 Kupplungsseil und Gasseilzug am Lenker trennen.
5 Drehzahlmesser- und Geschwindigkeitsmesserwelle an den Messgeräten abklemmen.
6 Lenkstange abnehmen und ablegen.
7 Lenkerschaft-Klemmschrauben lösen.
8 Befestigungsmutter des Lenkerschafts lösen und die Deckscheibe entfernen.
9 Lenkerkrone (Obere Gabelführung) und Messgeräte als Einheit abnehmen.
Anmerkung:
Scheinwerfergehäuse festhalten, damit dieses nicht zu Boden fällt
10 Lenkerkopf-Nutmutter mit einem Nutmutternschlüssel entfernen.
Achtung:
Untere Gabelführung festhalten, damit die losen Lager nicht herausfallen.

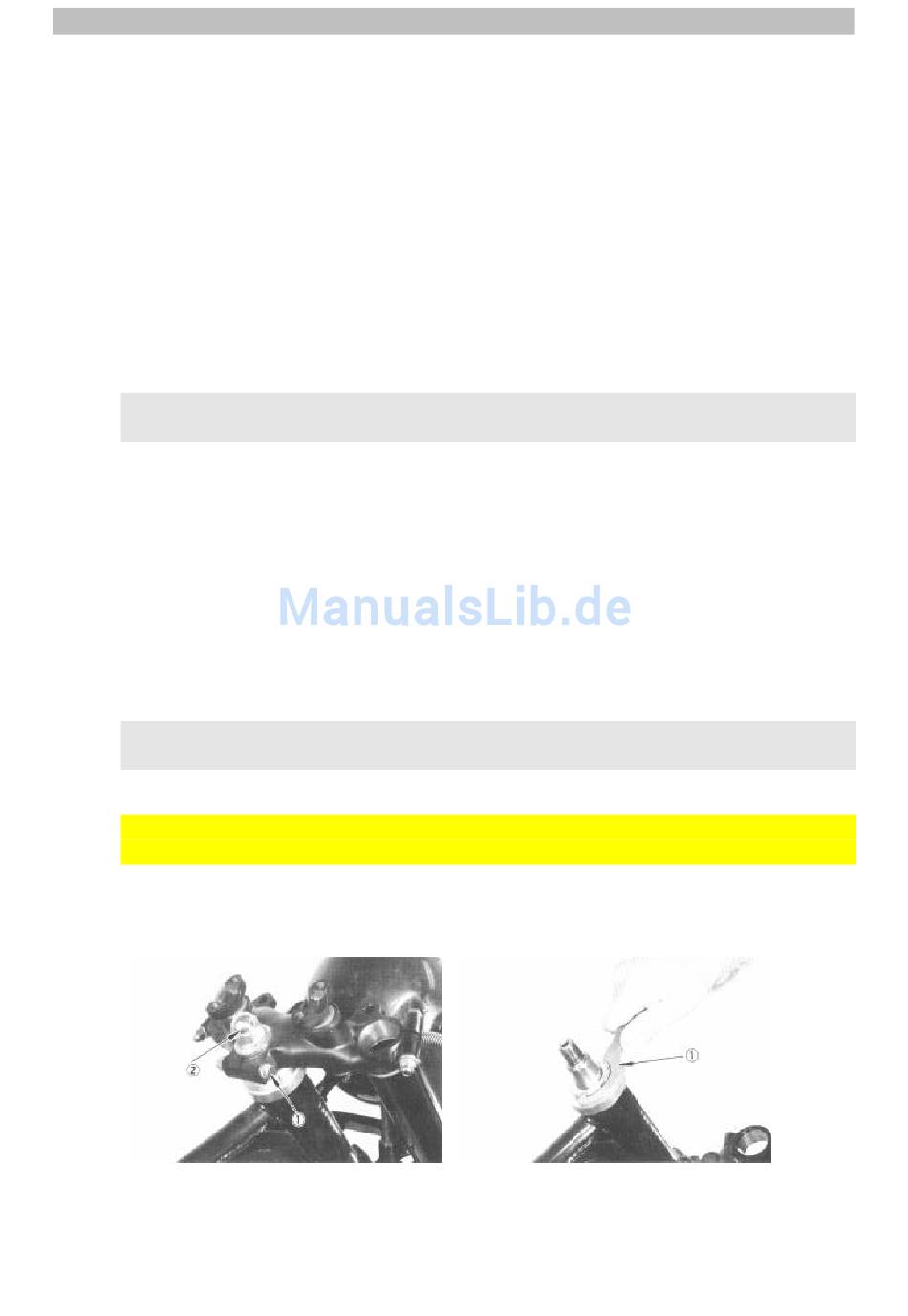

1 Klemmschraube
2 Befestigungsmutter
