4. ISTRUZIONI OPERATIVE
4.1. DESCRIZIONE DELLO STRUMENTO
4.1.1. Descrizione dei comandi
4.1.2. Tacche di allineamento
Per ottenere le caratteristiche di incertezza dichiarate per lo strumento, posizionare
sempre il conduttore il più possibile al centro del toroide indicato dalle tacche riportate
sullo stesso (vedi Fig. 2)

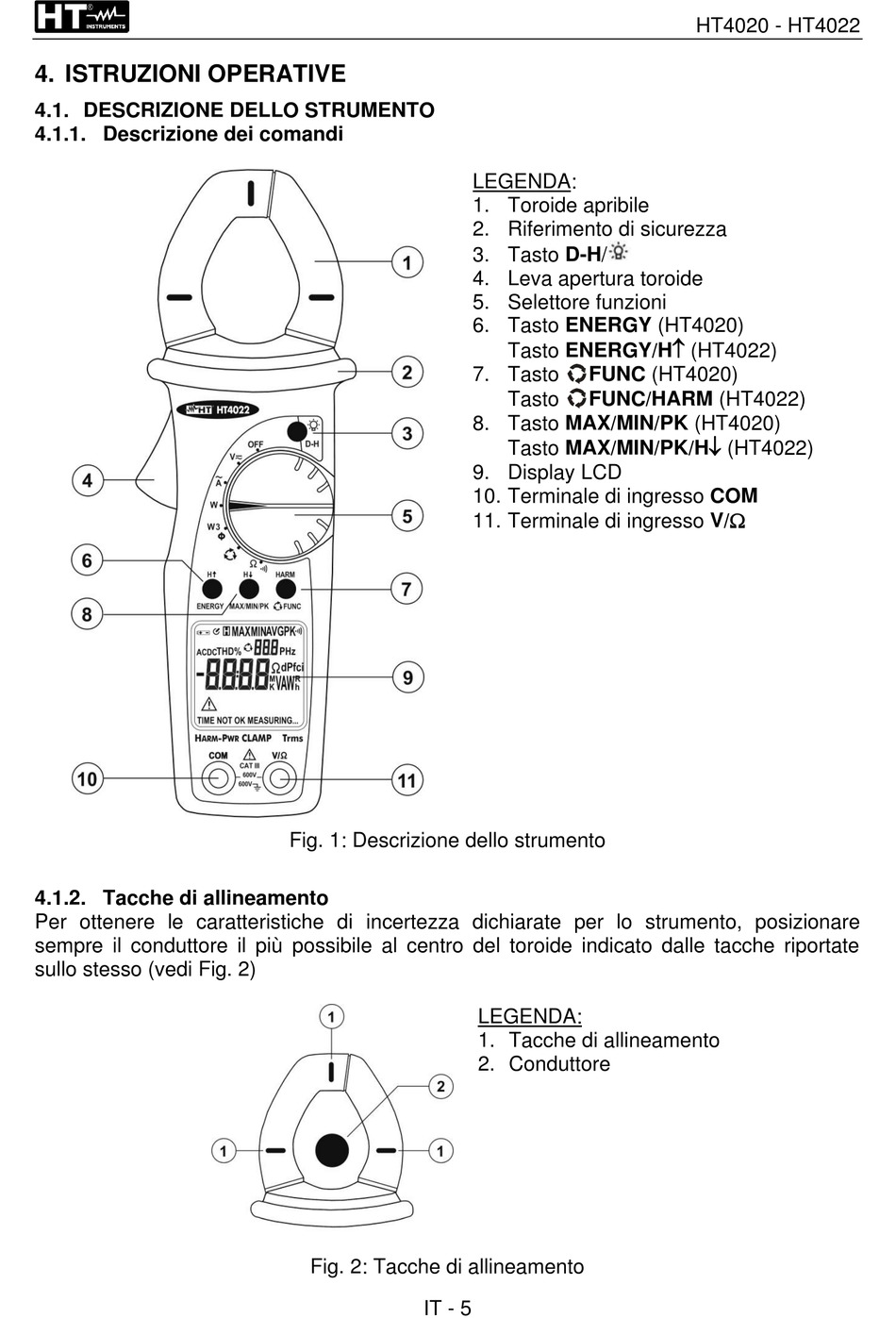

Fig. 1: Descrizione dello strumento
Fig. 2: Tacche di allineamento
IT - 5
LEGENDA:
1. Toroide apribile
2. Riferimento di sicurezza
3. Tasto D-H/
4. Leva apertura toroide
5. Selettore funzioni
6. Tasto ENERGY (HT4020)
Tasto ENERGY/H (HT4022)
7. Tasto FUNC (HT4020)
Tasto FUNC/HARM (HT4022)
8. Tasto MAX/MIN/PK (HT4020)
Tasto MAX/MIN/PK/H (HT4022)
9. Display LCD
10. Terminale di ingresso COM
11. Terminale di ingresso V/
LEGENDA:
1. Tacche di allineamento
2. Conduttore
HT4020 - HT4022
