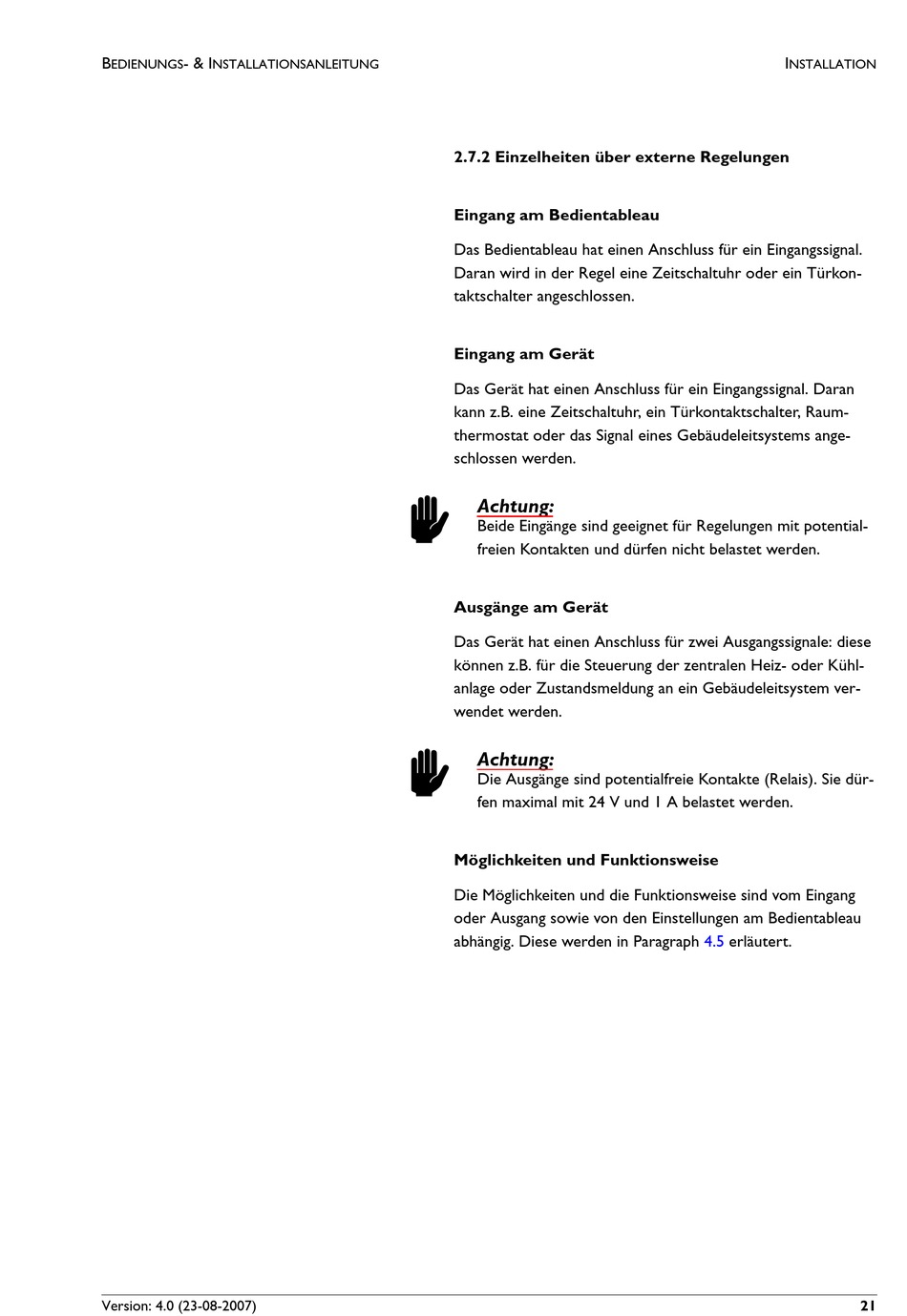

2.7.2 Einzelheiten über externe Regelungen
Eingang am Bedientableau
Das Bedientableau hat einen Anschluss für ein Eingangssignal.
Daran wird in der Regel eine Zeitschaltuhr oder ein Türkon-
taktschalter angeschlossen.
Eingang am Gerät
Das Gerät hat einen Anschluss für ein Eingangssignal. Daran
kann z.B. eine Zeitschaltuhr, ein Türkontaktschalter, Raum-
thermostat oder das Signal eines Gebäudeleitsystems ange-
schlossen werden.
c
Achtung:
Beide Eingänge sind geeignet für Regelungen mit potential-
freien Kontakten und dürfen nicht belastet werden.
Ausgänge am Gerät
Das Gerät hat einen Anschluss für zwei Ausgangssignale: diese
können z.B. für die Steuerung der zentralen Heiz- oder Kühl-
anlage oder Zustandsmeldung an ein Gebäudeleitsystem ver-
wendet werden.
c
Achtung:
Die Ausgänge sind potentialfreie Kontakte (Relais). Sie dür-
fen maximal mit 24 V und 1 A belastet werden.
Möglichkeiten und Funktionsweise
Die Möglichkeiten und die Funktionsweise sind vom Eingang
oder Ausgang sowie von den Einstellungen am Bedientableau
abhängig. Diese werden in Paragraph
I
NSTALLATION
4.5 erläutert.
