B - & I
EDIENUNGS NSTALLATIONSANLEITUNG

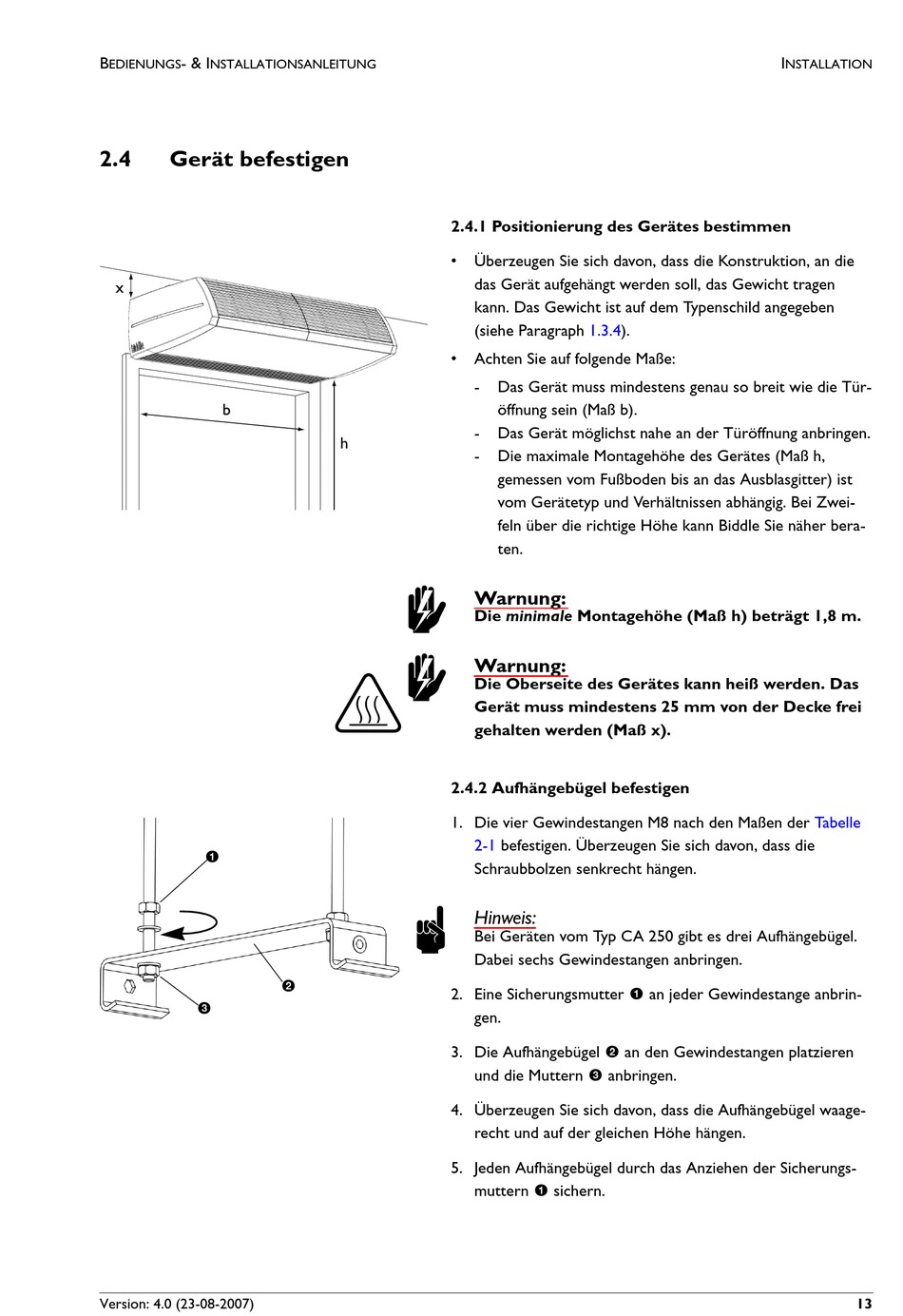

2.4 Gerät befestigen
x
b
1
3
Version: 4.0 (23-08-2007)
2.4.1 Positionierung des Gerätes bestimmen
•
•
h
w
w
ç
2.4.2 Aufhängebügel befestigen
1. Die vier Gewindestangen M8 nach den Maßen der
n
2
2. Eine Sicherungsmutter 1 an jeder Gewindestange anbrin-
3. Die Aufhängebügel 2 an den Gewindestangen platzieren
4. Überzeugen Sie sich davon, dass die Aufhängebügel waage-
5. Jeden Aufhängebügel durch das Anziehen der Sicherungs-
Überzeugen Sie sich davon, dass die Konstruktion, an die
das Gerät aufgehängt werden soll, das Gewicht tragen
kann. Das Gewicht ist auf dem Typenschild angegeben
(siehe Paragraph 1.3.4).
Achten Sie auf folgende Maße:
- Das Gerät muss mindestens genau so breit wie die Tür-
öffnung sein (Maß b).
- Das Gerät möglichst nahe an der Türöffnung anbringen.
- Die maximale Montagehöhe des Gerätes (Maß h,
gemessen vom Fußboden bis an das Ausblasgitter) ist
vom Gerätetyp und Verhältnissen abhängig. Bei Zwei-
feln über die richtige Höhe kann Biddle Sie näher bera-
ten.
Warnung:
Die minimale Montagehöhe (Maß h) beträgt 1,8 m.
Warnung:
Die Oberseite des Gerätes kann heiß werden. Das
Gerät muss mindestens 25 mm von der Decke frei
gehalten werden (Maß x).
2-1 befestigen. Überzeugen Sie sich davon, dass die
Schraubbolzen senkrecht hängen.
Hinweis:
Bei Geräten vom Typ CA 250 gibt es drei Aufhängebügel.
Dabei sechs Gewindestangen anbringen.
gen.
und die Muttern 3 anbringen.
recht und auf der gleichen Höhe hängen.
muttern 1 sichern.
I
NSTALLATION
Tabelle
13
