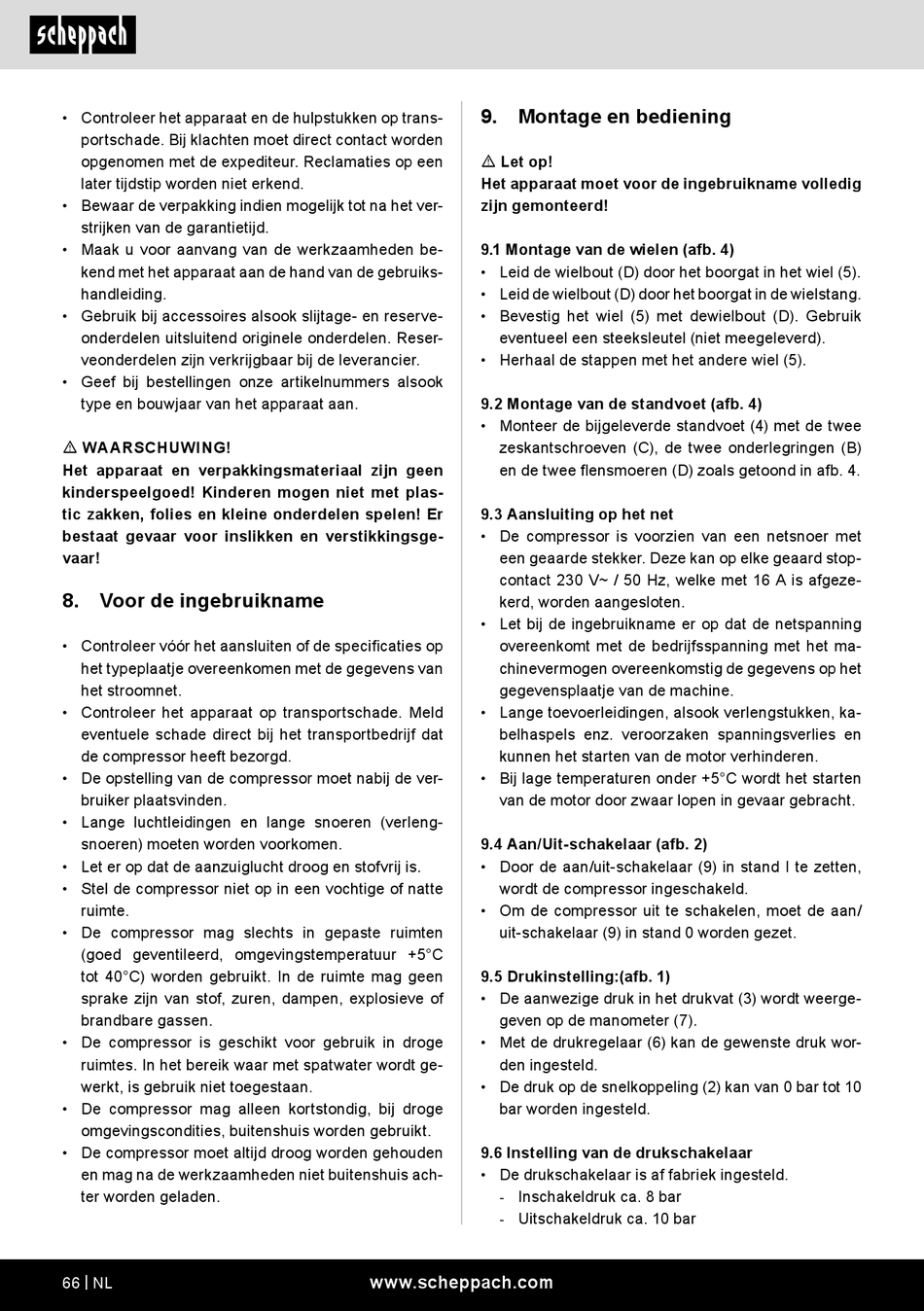

• Controleer het apparaat en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het apparaat aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
m WAARSCHUWING!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
8. Voor de ingebruikname
• Controleer vóór het aansluiten of de specificaties op
het typeplaatje overeenkomen met de gegevens van
het stroomnet.
• Controleer het apparaat op transportschade. Meld
eventuele schade direct bij het transportbedrijf dat
de compressor heeft bezorgd.
• De opstelling van de compressor moet nabij de ver-
bruiker plaatsvinden.
• Lange luchtleidingen en lange snoeren (verleng-
snoeren) moeten worden voorkomen.
• Let er op dat de aanzuiglucht droog en stofvrij is.
• Stel de compressor niet op in een vochtige of natte
ruimte.
• De compressor mag slechts in gepaste ruimten
(goed geventileerd, omgevingstemperatuur +5°C
tot 40°C) worden gebruikt. In de ruimte mag geen
sprake zijn van stof, zuren, dampen, explosieve of
brandbare gassen.
• De compressor is geschikt voor gebruik in droge
ruimtes. In het bereik waar met spatwater wordt ge-
werkt, is gebruik niet toegestaan.
• De compressor mag alleen kortstondig, bij droge
omgevingscondities, buitenshuis worden gebruikt.
• De compressor moet altijd droog worden gehouden
en mag na de werkzaamheden niet buitenshuis ach-
ter worden geladen.
66 | NL
9. Montage en bediening
m Let op!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
9.1 Montage van de wielen (afb. 4)
• Leid de wielbout (D) door het boorgat in het wiel (5).
• Leid de wielbout (D) door het boorgat in de wielstang.
• Bevestig het wiel (5) met dewielbout (D). Gebruik
eventueel een steeksleutel (niet meegeleverd).
• Herhaal de stappen met het andere wiel (5).
9.2 Montage van de standvoet (afb. 4)
• Monteer de bijgeleverde standvoet (4) met de twee
zeskantschroeven (C), de twee onderlegringen (B)
en de twee flensmoeren (D) zoals getoond in afb. 4.
9.3 Aansluiting op het net
• De compressor is voorzien van een netsnoer met
een geaarde stekker. Deze kan op elke geaard stop-
contact 230 V~ / 50 Hz, welke met 16 A is afgeze-
kerd, worden aangesloten.
• Let bij de ingebruikname er op dat de netspanning
overeenkomt met de bedrijfsspanning met het ma-
chinevermogen overeenkomstig de gegevens op het
gegevensplaatje van de machine.
• Lange toevoerleidingen, alsook verlengstukken, ka-
belhaspels enz. veroorzaken spanningsverlies en
kunnen het starten van de motor verhinderen.
• Bij lage temperaturen onder +5°C wordt het starten
van de motor door zwaar lopen in gevaar gebracht.
9.4 Aan/Uit-schakelaar (afb. 2)
• Door de aan/uit-schakelaar (9) in stand I te zetten,
wordt de compressor ingeschakeld.
• Om de compressor uit te schakelen, moet de aan/
uit-schakelaar (9) in stand 0 worden gezet.
9.5 Drukinstelling:(afb. 1)
• De aanwezige druk in het drukvat (3) wordt weerge-
geven op de manometer (7).
• Met de drukregelaar (6) kan de gewenste druk wor-
den ingesteld.
• De druk op de snelkoppeling (2) kan van 0 bar tot 10
bar worden ingesteld.
9.6 Instelling van de drukschakelaar
• De drukschakelaar is af fabriek ingesteld.
- Inschakeldruk ca. 8 bar
- Uitschakeldruk ca. 10 bar
