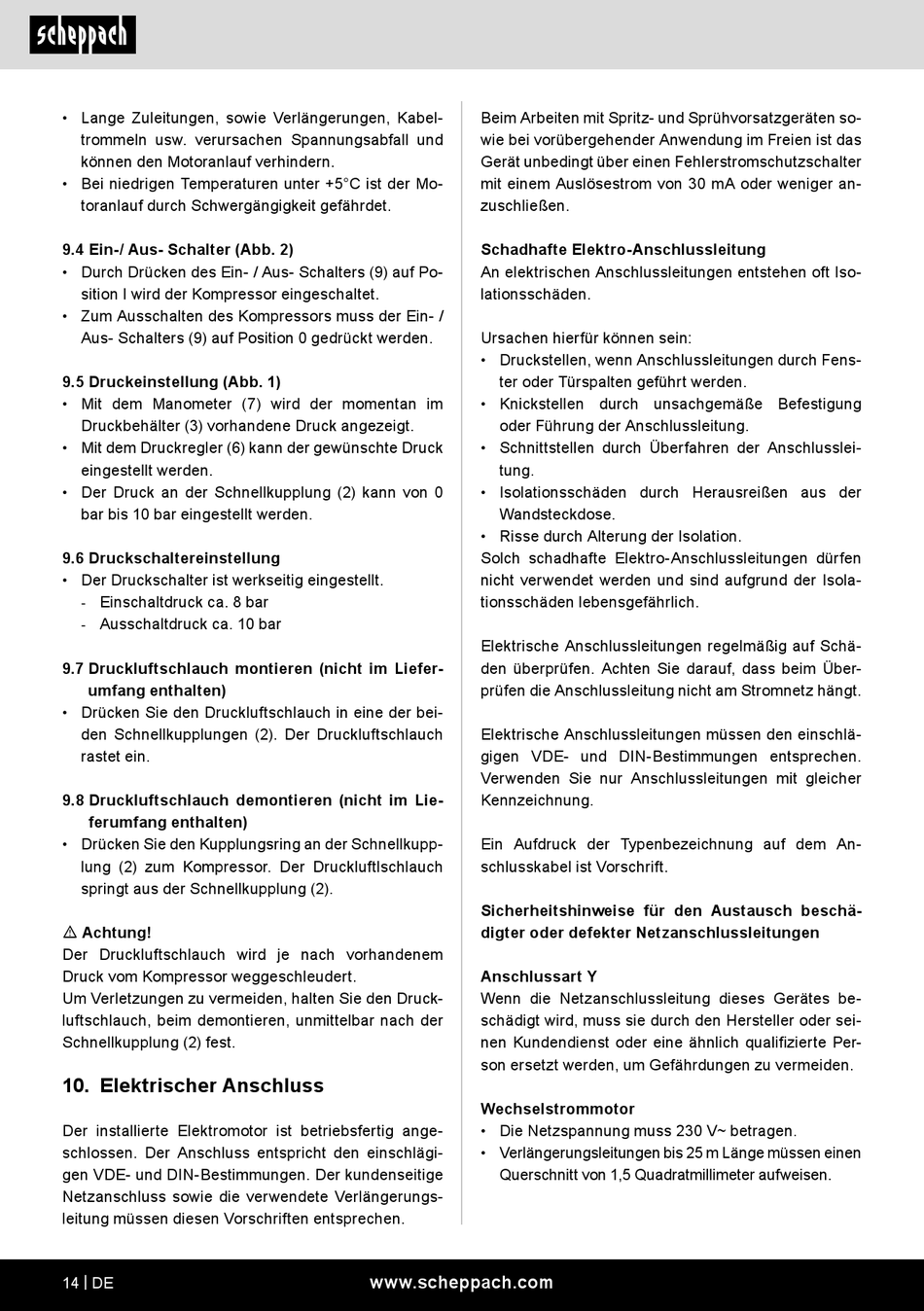

Scheppach HC51V Originalbetriebsanleitung Seite 14

• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Mo-
toranlauf durch Schwergängigkeit gefährdet.
9.4 Ein-/ Aus- Schalter (Abb. 2)
• Durch Drücken des Ein- / Aus- Schalters (9) auf Po-
sition I wird der Kompressor eingeschaltet.
• Zum Ausschalten des Kompressors muss der Ein- /
Aus- Schalters (9) auf Position 0 gedrückt werden.
9.5 Druckeinstellung (Abb. 1)
• Mit dem Manometer (7) wird der momentan im
Druckbehälter (3) vorhandene Druck angezeigt.
• Mit dem Druckregler (6) kann der gewünschte Druck
eingestellt werden.
• Der Druck an der Schnellkupplung (2) kann von 0
bar bis 10 bar eingestellt werden.
9.6 Druckschaltereinstellung
• Der Druckschalter ist werkseitig eingestellt.
- Einschaltdruck ca. 8 bar
- Ausschaltdruck ca. 10 bar
9.7 Druckluftschlauch montieren (nicht im Liefer-
umfang enthalten)
• Drücken Sie den Druckluftschlauch in eine der bei-
den Schnellkupplungen (2). Der Druckluftschlauch
rastet ein.
9.8 Druckluftschlauch demontieren (nicht im Lie-
ferumfang enthalten)
• Drücken Sie den Kupplungsring an der Schnellkupp-
lung (2) zum Kompressor. Der Druckluftlschlauch
springt aus der Schnellkupplung (2).
m Achtung!
Der Druckluftschlauch wird je nach vorhandenem
Druck vom Kompressor weggeschleudert.
Um Verletzungen zu vermeiden, halten Sie den Druck-
luftschlauch, beim demontieren, unmittelbar nach der
Schnellkupplung (2) fest.
10. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen. Der kundenseitige
Netzanschluss sowie die verwendete Verlängerungs-
leitung müssen diesen Vorschriften entsprechen.
14 | DE
Beim Arbeiten mit Spritz- und Sprühvorsatzgeräten so-
wie bei vorübergehender Anwendung im Freien ist das
Gerät unbedingt über einen Fehlerstromschutzschalter
mit einem Auslösestrom von 30 mA oder weniger an-
zuschließen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isola-
tionsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Über-
prüfen die Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE- und DIN-Bestimmungen entsprechen.
Verwenden Sie nur Anschlussleitungen mit gleicher
Kennzeichnung.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Sicherheitshinweise für den Austausch beschä-
digter oder defekter Netzanschlussleitungen
Anschlussart Y
Wenn die Netzanschlussleitung dieses Gerätes be-
schädigt wird, muss sie durch den Hersteller oder sei-
nen Kundendienst oder eine ähnlich qualifizierte Per-
son ersetzt werden, um Gefährdungen zu vermeiden.
Wechselstrommotor
• Die Netzspannung muss 230 V~ betragen.
• Verlängerungsleitungen bis 25 m Länge müssen einen
Querschnitt von 1,5 Quadratmillimeter aufweisen.
