Decodereinbau
Achten Sie darauf, dass der maximal zulässige Strom auf keinen
Fall überschritten wird und vermeiden Sie Kurzschlüsse zwis-
chen den Ausgängen: Die Ausgänge des LokSound sind zwar
geschützt, wenn jedoch eine externe Spannung an den Ausgän-
gen anliegt, können diese dennoch zerstört werden.
Entstörkondensatoren abtrennen!
orange

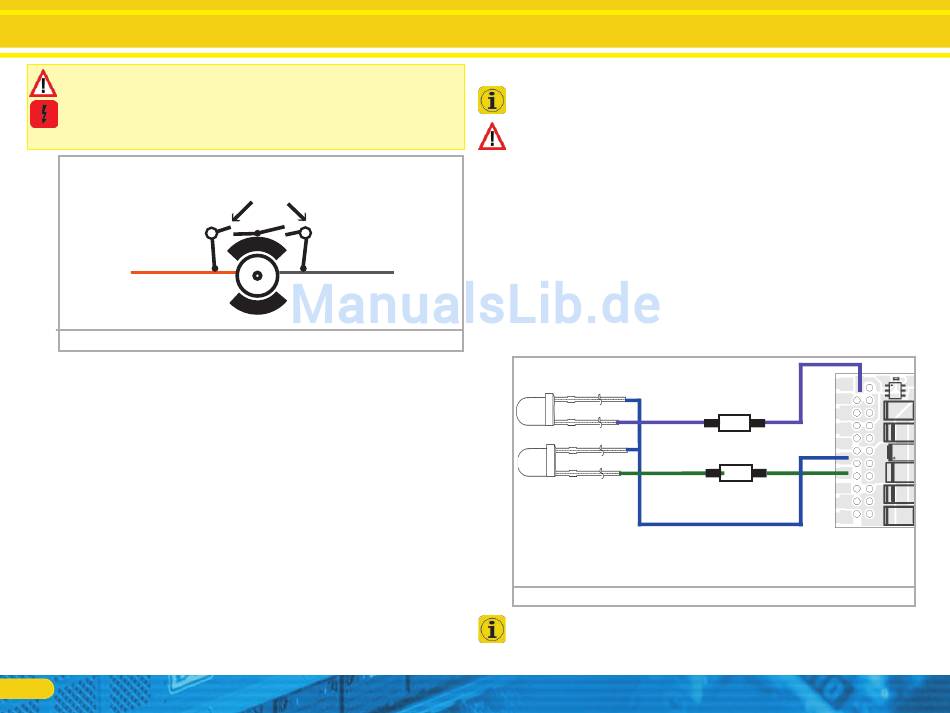

Abbildung 10: 5-poliger Märklin® Hochleistungsmotor
6.9.1. Überlastschutz der Funktionsausgänge (Lichtblinken)
Die Funktionsausgänge des LokSound Decoders sind elektronisch
gegen Überlastung und Kurzschluss geschützt. Der Decoder
prüft hierzu stets den derzeitigen Gesamt-Ausgangsstrom aller
Funktionsausgänge. Ist dieser zu hoch, so werden alle Ausgänge
gemeinsam ausgeschaltet. Nach kurzer Zeit (ca. 1 Sekunde) ver-
sucht der Decoder dann die Ausgänge wieder einzuschalten. Ist
der Strom – etwa durch Kurzschluss – immer noch zu hoch, so
beginnt das Spiel von neuem.
Beim Einsatz von Glühbirnchen ist eine Besonderheit zu beachten:
Im Moment des Einschaltens benötigen diese sehr viel Strom („Ka-
ltstrom"), der nach kurzer Zeit deutlich zurückgeht. Insbesondere
beim Einsatz von 12V Birnchen kann es daher vorkommen, dass
beim Einschalten der Beleuchtung diese kurz „zuckt" und dann
die Ausgänge vom Decoder abgeschaltet werden. Im 1-Sekunden-
Takt werden dann die Lichter kurz ein- und wieder ausgeschaltet.
Dies liegt an einem zu hohen Einschaltstrom der Birnchen, den der
Decoder nicht von einer Überlastung unterscheiden kann. Daher
ist es wichtig nur passende Glühbirnchen zu verwenden.
18
grau

6.9.1.1. Geeignete Birnchen

Verwenden Sie ausschließlich Glühbirnchen mit 16V oder höher
und maximal 50mA Nennstrom.
In vielen älteren ROCO®- und Fleischmann®-Loks sind 12V
Birnchen verbaut. Diese benötigen nicht nur sehr viel Strom,
sondern werden im Betrieb extrem heiß und können Schäden an
der Lok verursachen. Tauschen Sie diese gegen 16V-Birnchen aus.

6.9.2. Verwendung von LEDs

Möchten Sie LEDs verwenden, müssen Sie einen Widerstand in
Serie mit der LED schalten. Der Widerstand sollte einen Wert
zwischen 470 Ohm und 2.2kOhm aufweisen. Eine LED, die ohne
Vorwiderstand betrieben wird, wird sofort zerstört werden! Im
Gegensatz zu Glühbirnchen muss bei LEDs allerdings die Polarität
beachtet werden. Der Minuspol (Kathode) wird (via Widerstand)
mit dem Funktionsausgang des Decoders verbunden, der Pluspol
(Anode) muss mit dem gemeinsamen Pluspol (blaues Kabel) ver-
drahtet werden.
AUX2
+
violett
+
grün
AUX1
blau ( gemeinsame Funktion )
Abbildung 11: Verkabelung LED an Ausgang AUX1, AUX2
Vergessen Sie nicht, den entsprechenden Ausgang in den LED-
Modus zu schalten. Damit stellen Sie sicher, dass alle Lichteffekte
korrekt dargestellt werden. Beachten Sie Kapitel 12.3.
470 Ohm
Widerstand
R
R
470 Ohm
Widerstand
