Decodereinbau

6.4. Loks mit 6-poliger NEM651-Schnittstelle

Einige LokSound micro V4.0 Decoder werden mit einer 6-poligen
Lautsprecher #1 --
Motoranschluss rechts --
Motoranschluss links --
Gleisanschluss rechts --
Gleisanschluss links --
Licht Vorne --
Licht hinten --
U+ (Positiver Pol) --
AUX1 --
Lautsprecher #2 --
Gleis rechts 1 18 Gleis rechts
Motor + 2 17 Licht hinten
AUX1 3 16 Lautsprecher +
AUX3 / Zugbus Clk 4 15 U+ (positiver Pol)
GND 5 14 GND
U+ (Positiver Pol) 6 13 AUX4/Zugbus DTA
Lautsprecher - 7 12 AUX2
Licht vorne 8 11 Motor -
Gleis links 9 10 Gleis links
Stift Belegung
1 Motoranschluss rechts
2 Motoranschluss links
3 Gleisanschluss rechts
4 Gleisanschluss links
5 Licht Vorne
6 Licht Hinten

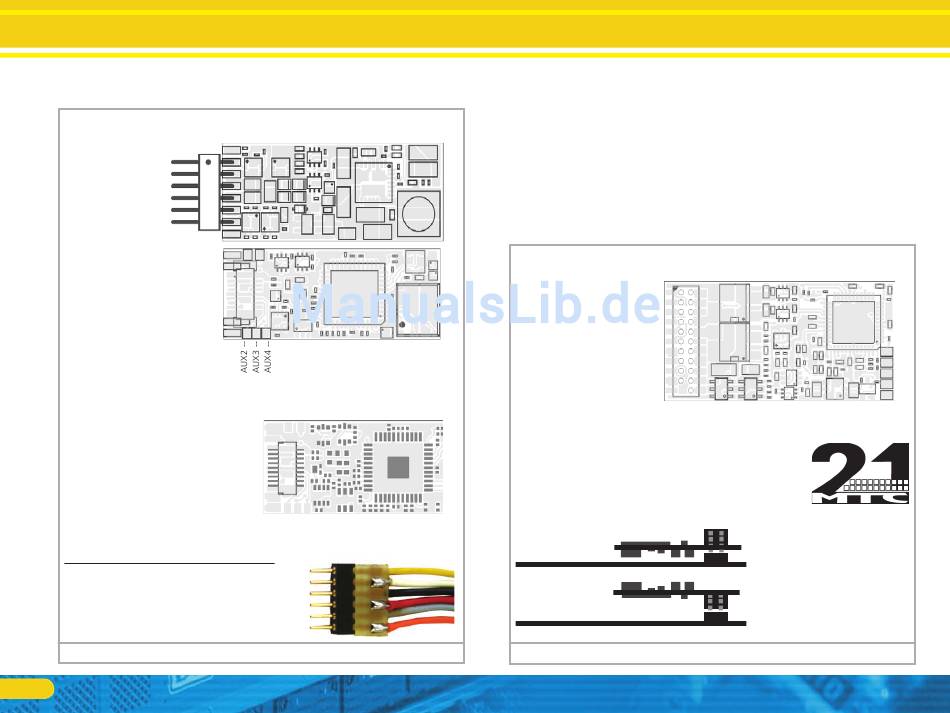

Abbildung 2: LokSound micro V4.0 - NEM651 & Next18
12
54800 LokSound micro V4.0
Rückseite
54898 LokSound micro V4.0
1
18
9 10
Next18 Schnittstelle (Decoderrückseite)
Farbe
orange
grau
rot
schwarz
weiß
gelb
Digitalschnittstelle nach NEM651 geliefert (vgl. Abb. 2). Der Ein-
bau in Loks mit passender Schnittstelle ist besonders einfach:
• Nehmen Sie das Fahrzeuggehäuse ab.
• Ziehen Sie den in der Lok befindlichen Schnittstellenstecker ab.
• Stecken Sie den Schnittstellenstecker nun so ein, dass sich Stift 1
des Steckers (dies ist die Seite des Decodersteckers mit dem or-
angen Kabel) an der meist mit einem *, +, • oder 1 markierten
Seite der Schnittstelle befindet. Achten Sie darauf, dass sich beim
Einstecken keines der Beinchen verkantet oder verbiegt.
Radsensor 1 22 Gleis rechts
n.c. 2 21 Gleis links
n.c. 3 20 GND
AUX4 4 19 Motor rechts
ZBCLK 5 18 Motor links
ZBDTA 6 17 n.c.
Licht hinten 7 16 U+ (+ Pol)
Licht vorne 8 15 AUX1
Lautspr. #1 9 14 AUX2
Lautspr. #2 10 13 AUX3
Indexpin 11 12 VCC
Mögliche Steckrichtungen:
Lokplatine
(Seitenansicht)
Lokplatine
(Seitenansicht)
Abbildung 3: LokSound V4.0 - 21MTC
54499 LokSound V4.0
Einstecken des Decoders mit
Stecker nach oben
(z.B. Liliput, ESU, HAG, Märklin)
Einstecken des Decoders mit
Stecker nach unten
(z.B. Brawa)
