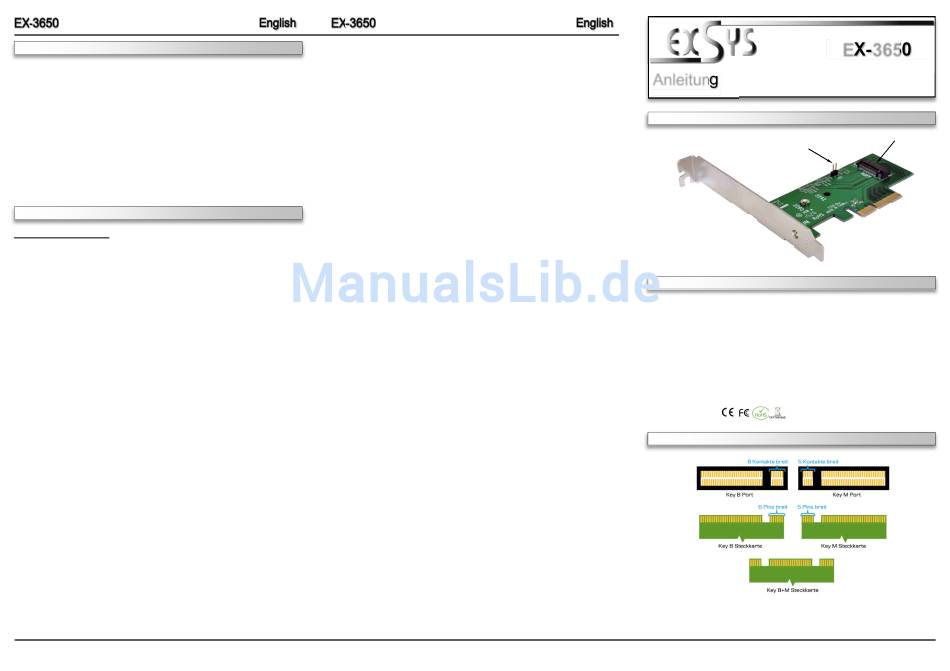

Exsys EX-3650 Anleitung

HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general
installation guide for the EX-3650. Please refer your computer's reference manual when-
ever in doubt.
1. Turn off the power from your computer and any other connected peripheral.
2. Remove the mounting screws located at the rear and/or sides panels of your Com-
puter case and gently slide the cover off.
3. Locate an available PCI-Express expansion Slot.
4. Align the EX-3650 with the expansion Slot, and then gently but firmly, insert the
card. Make sure that the card is seated and oriented correctly.
5. Install the correctly module into the M.2 NGFF slot at the EX-3650. Make sure that
the module is seated and oriented correctly.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
All Operating systems
After the hardware installation, the operating system will recognize the device automati-
cally and install the drivers.
5
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN

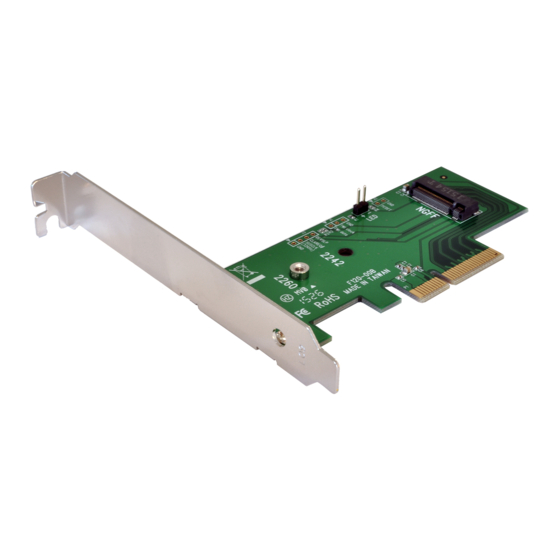

Die EX-3650 ist eine M.2 NGFF Schnittstellenkarte mit einem M.2 NGFF Port, für den
Anschluss von M.2 NGFF Module. Die Module M.2 NGFF 2280, 2260 und 2242 können
eingesetzt werden. Es werden Module unterstützt mit B-Key sowie auch B+M Key. Die
EX-3650 gewährleistet eine sichere Datenübertragung bis zu 6GB/s! Es ist nicht möglich
die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte
vom System (BIOS) und beim installieren des Betriebssystems automatisch vorgenom-
men werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
VERSCHIEDENE MODULE
Mittels den sogenannten „Keys" wird sichergestellt, dass nur kompatible Module in einen
M.2 NGFF Port passen. Gebräuchlich sind derzeit Key B, Key M und Key B+M.
6
Anleitung
Vers. 1.1 / 14.09.17
PIN Stecker für den
Festplatten LED Anschluss
PCI-Express x4 bis x16, M.2 NGFF
Alle Betriebssysteme
1x M.2 NGFF Slot, 1x 2 Pin Stecker
EX-3650, Anleitung, Low Profile Bügel
1
EX-3650
M.2 NGFF Slot
