3 Produktbeskrivelse

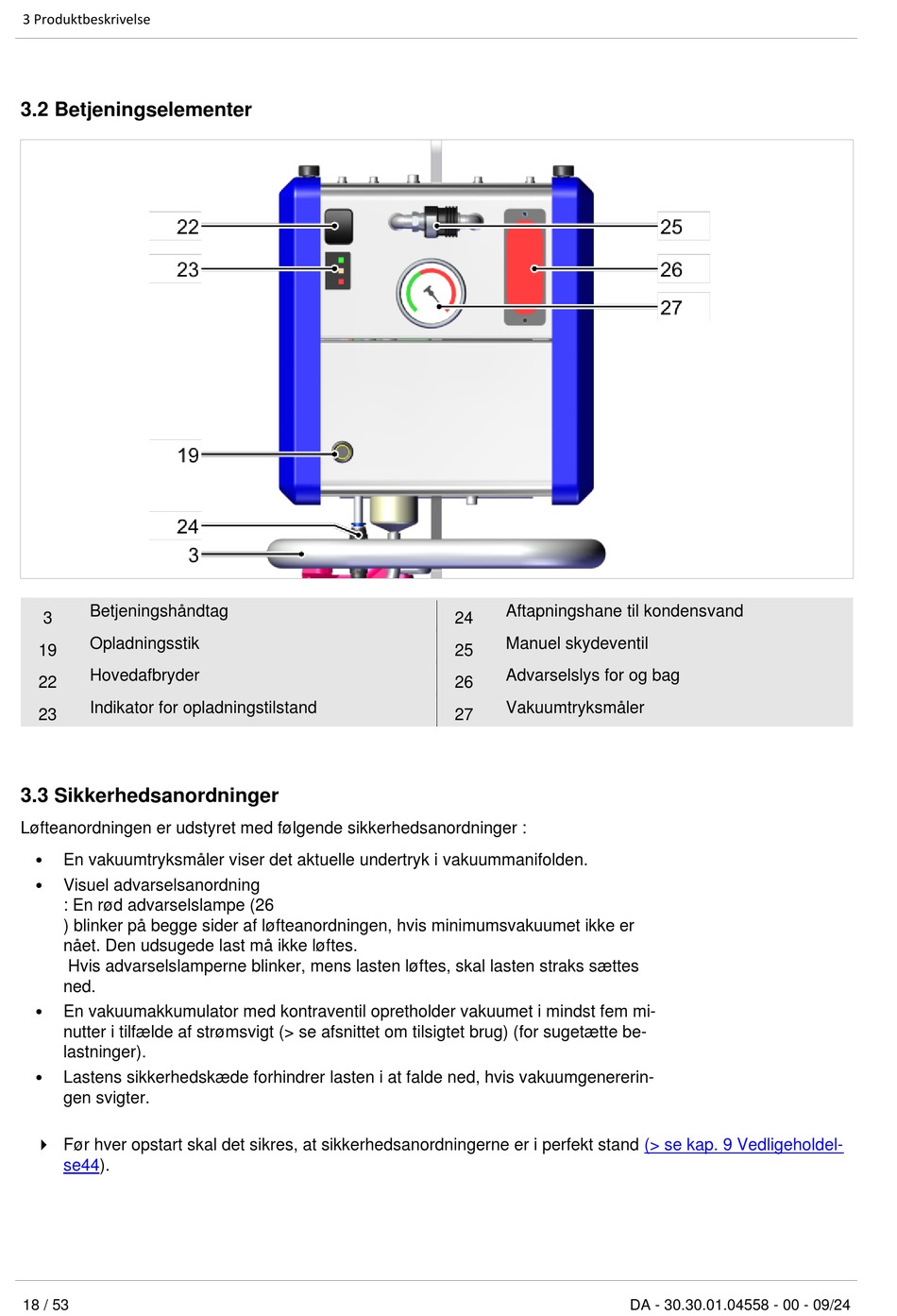

3.2 Betjeningselementer
Betjeningshåndtag
3
Opladningsstik
19
Hovedafbryder
22
Indikator for opladningstilstand
23
3.3 Sikkerhedsanordninger
Løfteanordningen er udstyret med følgende sikkerhedsanordninger :
•
En vakuumtryksmåler viser det aktuelle undertryk i vakuummanifolden.
• Visuel advarselsanordning
: En rød advarselslampe (26
) blinker på begge sider af løfteanordningen, hvis minimumsvakuumet ikke er
nået. Den udsugede last må ikke løftes.
Hvis advarselslamperne blinker, mens lasten løftes, skal lasten straks sættes
ned.
•
En vakuumakkumulator med kontraventil opretholder vakuumet i mindst fem mi-
nutter i tilfælde af strømsvigt (> se afsnittet om tilsigtet brug) (for sugetætte be-
lastninger).
•
Lastens sikkerhedskæde forhindrer lasten i at falde ned, hvis vakuumgenererin-
gen svigter.
 Før hver opstart skal det sikres, at sikkerhedsanordningerne er i perfekt stand
se44).
18 / 53
Aftapningshane til kondensvand
24
Manuel skydeventil
25
Advarselslys for og bag
26
Vakuumtryksmåler
27
(> se kap. 9 Vedligeholdel-
DA - 30.30.01.04558 - 00 - 09/24
