3.4.2
Tetrix 300
Pos. Symbol
1
•
Anschlussstecker der Schweißbrennersteuerleitung von Platine BTF5, X3 (bei 5-poliger Ausführung)
bzw. BTF5, X2 (bei 8-poliger Ausführung) abziehen.
•
Brenneranschlussbuchse 5-polig / 8-polig von Gerätefront lösen und entfernen.
099-002466-EW500
23.05.2019
Beschreibung
0

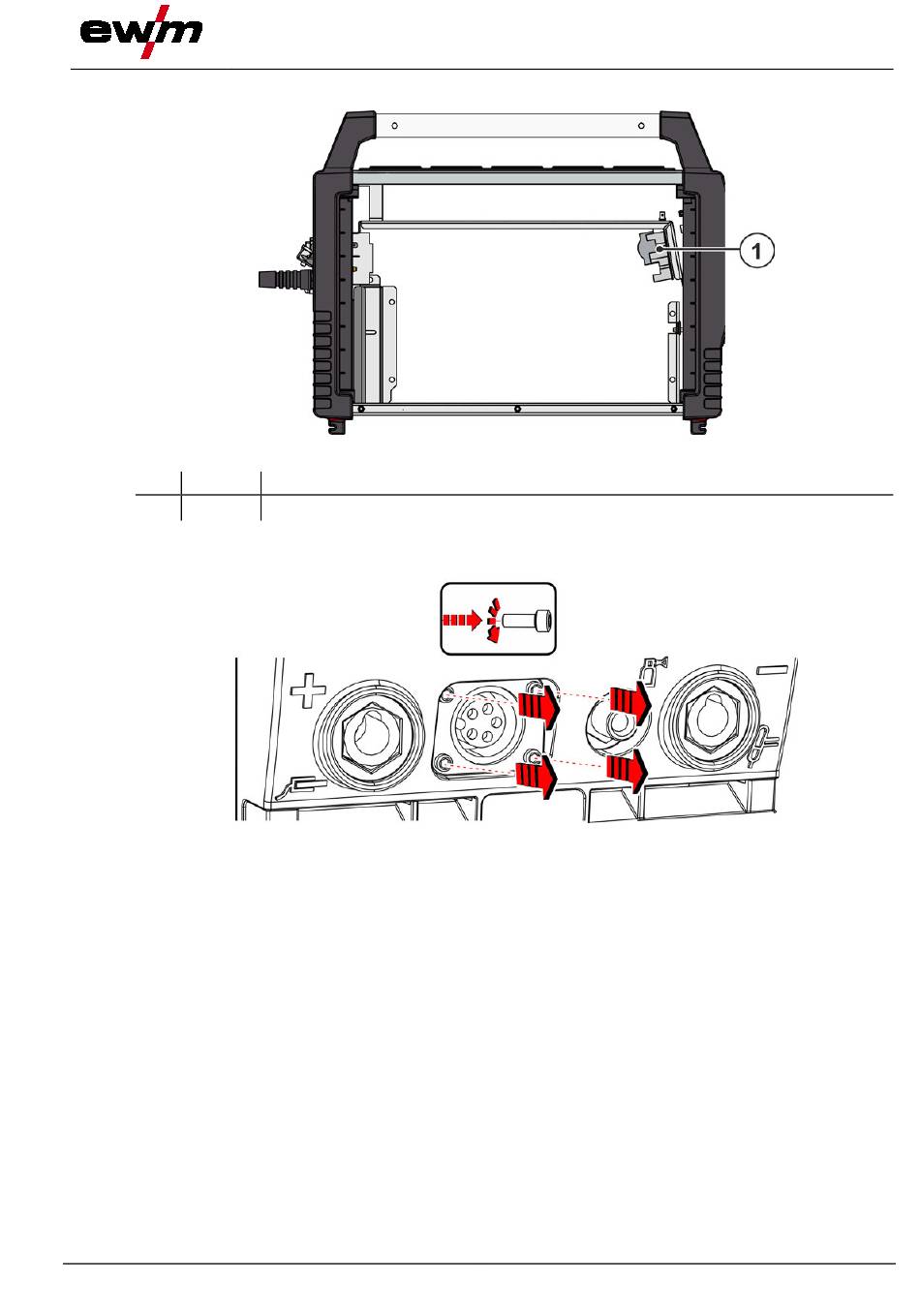

Einbauposition Platine BTF5
Abbildung 3-6
Abbildung 3-7
Umbau
Montage
7
